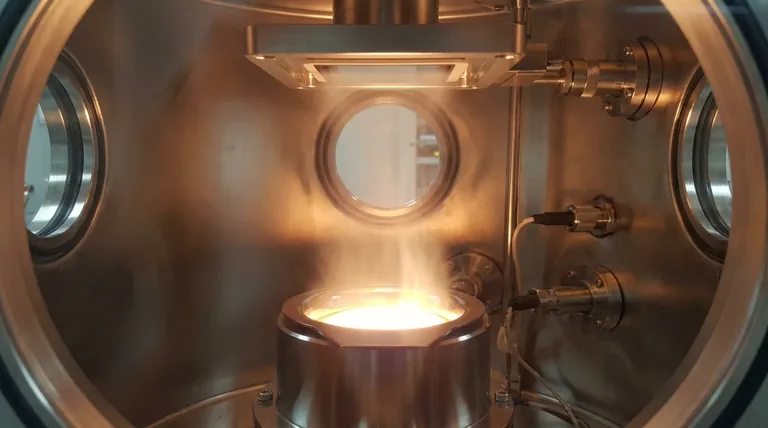

Как испаряется исходный материал при напылении? Руководство по резистивному методу и методу электронно-лучевого испарения

При напылении исходный материал испаряется путем его нагрева в высоком вакууме до тех пор, пока его атомы не приобретут достаточную энергию для перехода в парообразное состояние. Этот процесс не является единым методом, а в основном осуществляется двумя способами: путем пропускания электрического тока через держатель, содержащий материал (резистивный нагрев), или путем бомбардировки материала непосредственно пучком высокоэнергетических электронов (электронно-лучевое испарение). Затем пар движется по прямой линии к подложке, где он конденсируется, образуя тонкую пленку.

Основная задача испарения заключается не просто в превращении твердого вещества в газ, а в выполнении этого с точным контролем и чистотой. Выбор метода зависит от свойств материала — особенно от его температуры плавления — и требований к качеству конечной пленки.

Принцип: Преодоление давления пара в вакууме

Почему вакуум необходим

В камере высокого вакуума атмосферное давление, которое обычно удерживает атомы в твердом или жидком состоянии, практически полностью устраняется. При малом количестве молекул воздуха, с которыми могут сталкиваться атомы, атомы исходного материала гораздо легче покидают его поверхность.

Эта среда резко снижает температуру, необходимую для испарения или сублимации материала (перехода непосредственно из твердого состояния в газообразное). Цель состоит в том, чтобы создать «среднюю длину свободного пробега» — среднее расстояние, которое атом пара может пройти до столкновения с другой молекулой газа, — которое превышает расстояние до подложки.

Создание контролируемого потока пара

Как только атомы покидают источник, они движутся по прямой траектории прямой видимости до тех пор, пока не ударятся о поверхность. Размещая подложку на этом пути, атомы пара оседают на ней и конденсируются обратно в твердое тело, образуя новый, высокочистый слой материала.

Два основных метода испарения

«Как» испарение зависит от метода, используемого для подвода тепловой энергии к исходному материалу.

Метод 1: Резистивное термическое испарение

Это самый простой метод. Исходный материал, часто в форме гранул или проволоки, помещается в небольшой тигель или «лодочку», изготовленную из тугоплавкого металла, такого как вольфрам или молибден.

Затем через эту лодочку пропускается очень сильный электрический ток. Из-за своего электрического сопротивления лодочка быстро нагревается — подобно нити накаливания в лампе накаливания. Это тепло передается исходному материалу, заставляя его плавиться, а затем испаряться.

Метод 2: Электронно-лучевое (E-Beam) испарение

Этот метод более сложен, но гораздо более мощный и точный. Он используется для материалов с очень высокой температурой плавления (например, титан или керамика) или когда требуется сверхвысокая чистота пленки.

Нить накаливания генерирует поток электронов, которые затем ускоряются высоким напряжением и направляются магнитными полями для удара по поверхности исходного материала. Огромная кинетическая энергия электронов мгновенно преобразуется в интенсивное локализованное тепло при ударе, заставляя материал испаряться непосредственно из тигля, при этом сам тигель существенно не нагревается.

Понимание компромиссов

Выбор метода является критически важным инженерным решением, основанным на балансе стоимости, возможностей и требуемого качества пленки.

Резистивное испарение: Простота против ограничений

Резистивный нагрев прост, быстр и экономичен. Однако он ограничен материалами с более низкой температурой испарения.

Существует значительный риск загрязнения. При высоких температурах сам материал лодочки может начать испаряться, внося примеси в пленку. Он также обеспечивает менее точный контроль скорости напыления по сравнению с электронно-лучевым методом.

Электронно-лучевое испарение: Точность против сложности

Электронно-лучевое испарение обеспечивает исключительно высокую чистоту, поскольку нагревается только исходный материал, а не водоохлаждаемый медный тигель, в котором он находится. Это позволяет наносить тугоплавкие металлы и диэлектрические соединения, которые невозможно испарить резистивным методом.

Недостатки включают значительно более высокую стоимость системы, большую сложность и генерацию рентгеновских лучей, что требует надлежащего экранирования.

Проблема испарения сплавов

При попытке испарить сплав (смесь металлов) элемент с более высоким давлением пара испаряется быстрее. Это со временем изменяет состав пара, а это означает, что полученная пленка не будет иметь того же состава, что и исходный материал. Хотя электронно-лучевой метод иногда может смягчить это с помощью высокой мощности, истинное нанесение сплавов часто требует совместного испарения из нескольких независимо контролируемых источников.

Сделайте правильный выбор для вашей цели

Выбор метода испарения напрямую влияет на стоимость, качество и тип материала, который вы можете нанести.

• Если ваш основной фокус — экономичность для простых металлов (таких как алюминий, золото или хром): Резистивное термическое испарение является эффективным и стандартным выбором.
• Если ваш основной фокус — высокочистые пленки или тугоплавкие материалы (такие как титан, вольфрам или SiO₂): Электронно-лучевое испарение — единственный жизнеспособный вариант.
• Если ваш основной фокус — нанесение точного состава сплава: Вам следует рассмотреть систему с несколькими источниками с индивидуальным управлением, которые чаще всего являются электронно-лучевыми источниками.

Понимание механизма испарения позволяет вам выбрать точный инструмент, необходимый для достижения желаемых свойств пленки.

Сводная таблица:

Метод	Лучше всего подходит для	Ключевое преимущество	Ключевое ограничение
Резистивное испарение	Экономичное нанесение простых металлов (Al, Au, Cr)	Простота, скорость и низкая стоимость	Ограничено материалами с более низкой температурой плавления; риск загрязнения лодочки
Электронно-лучевое испарение	Высокочистые пленки и тугоплавкие материалы (Ti, W, SiO₂)	Высокая чистота; возможность нанесения материалов с высокой температурой плавления	Более высокая стоимость и сложность системы
