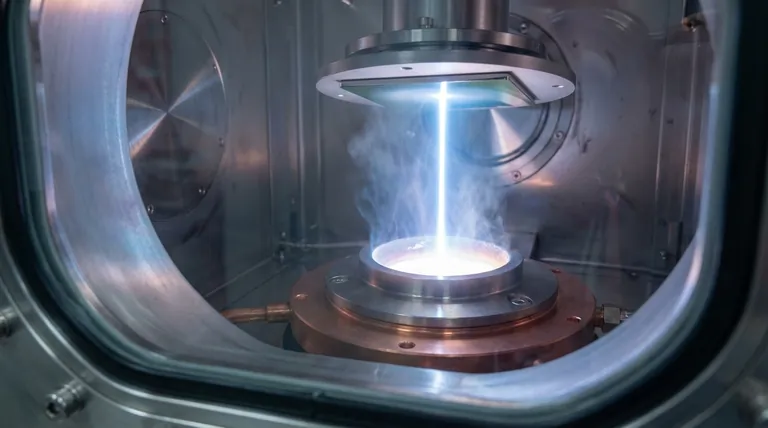

Как выполняется физическое осаждение из паровой фазы с использованием испарителя с электронным пучком? Руководство по получению высокочистых тонких пленок

По сути, физическое осаждение из паровой фазы с использованием электронного пучка (ЭЛ-ФОПВ) — это процесс в условиях высокого вакуума, который использует сфокусированный пучок высокоэнергетических электронов для нагрева и испарения исходного материала. Затем этот пар проходит через вакуум и конденсируется на более холодном подложке, образуя тонкую, точно контролируемую пленку. Весь процесс управляется компьютером для контроля толщины пленки, однородности и свойств материала.

Основной принцип осаждения электронным пучком заключается в его способности передавать огромную энергию на очень малую площадь. Это позволяет испарять даже материалы с чрезвычайно высокой температурой плавления, обеспечивая уровень универсальности материала и чистоты, которого трудно достичь другими методами.

Основной принцип: от твердого тела к пару с точностью

ЭЛ-ФОПВ — это метод осаждения по прямой видимости, выполняемый внутри камеры высокого вакуума. Каждый этап процесса имеет решающее значение для получения высококачественной, однородной тонкой пленки.

Среда высокого вакуума

Сначала в напылительной камере создается высокий вакуум, обычно от 10⁻⁶ до 10⁻⁹ Торр. Это критически важно по двум причинам: это удаляет атмосферные газы, которые могут загрязнить пленку, и увеличивает среднюю длину свободного пробега — среднее расстояние, которое атом может пройти до столкновения с другой молекулой газа. Большая длина свободного пробега гарантирует, что испаренный материал движется прямо к подложке без рассеяния.

Генерация и фокусировка электронного пучка

Электронный пучок генерируется из горячего нити накаливания, обычно изготовленной из вольфрама. Высокое напряжение (несколько киловольт) ускоряет эти электроны по направлению к исходному материалу. Магнитные поля используются для точного изгиба и фокусировки электронного пучка, направляя его на определенное место в водоохлаждаемом медном тигле или лодочке, содержащей исходный материал.

Испарение исходного материала

При ударе кинетическая энергия электронов мгновенно преобразуется в интенсивную тепловую энергию. Этот локализованный нагрев настолько мощный, что может вызвать сублимацию (переход из твердого состояния в газообразное) или плавление и последующее испарение исходного материала. Поскольку тигель охлаждается водой, нагревается только целевой материал, что минимизирует загрязнение от тигля.

Конденсация и рост пленки

Образовавшееся облако пара движется по прямой линии от источника к подложке, расположенной сверху. Когда горячие атомы или молекулы пара попадают на относительно холодную поверхность подложки, они теряют энергию, конденсируются и прилипают к поверхности. Это наращивает желаемую пленку, один атомный слой за раз.

Ключевые параметры для контроля качества пленки

Конечные свойства пленки не случайны; они определяются тщательным контролем нескольких ключевых параметров процесса.

Скорость осаждения

На скорость осаждения напрямую влияет ток электронного пучка. Более высокий ток обеспечивает большую энергию, увеличивая скорость испарения и, следовательно, скорость роста пленки. Эта скорость контролируется в режиме реального времени, часто с помощью кварцевого кристаллического микровесов, что позволяет точно контролировать конечную толщину пленки.

Температура и вращение подложки

Подложка часто вращается, чтобы гарантировать, что осаждаемый пар равномерно покрывает ее со всех сторон. Температура подложки также является критическим параметром. Нагрев подложки может придать поверхностным атомам больше энергии для упорядочивания в более плотную, более упорядоченную кристаллическую структуру и улучшает адгезию пленки.

Осаждение с ионной поддержкой (ОИП)

Для создания исключительно плотных и прочных пленок процесс может быть улучшен с помощью ионного источника. Этот источник бомбардирует растущую пленку пучком низкоэнергетических ионов (например, аргона). Эта бомбардировка действует как молоток в атомном масштабе, уплотняя пленку, увеличивая ее плотность, улучшая адгезию и уменьшая внутреннее напряжение.

Понимание компромиссов

Как и любая технология, ЭЛ-ФОПВ имеет свои явные преимущества и ограничения, которые делают ее подходящей для определенных применений.

Преимущество: высокая чистота и универсальность материалов

Основное преимущество ЭЛ-пучка — его способность осаждать материалы с очень высокой температурой плавления, такие как титан, вольфрам и оксиды керамики, такие как TiO₂ или SiO₂. Водоохлаждаемый поддон предотвращает загрязнение, которое может возникнуть при других методах термического испарения.

Преимущество: превосходный контроль скорости

Ток электронного пучка можно регулировать почти мгновенно. Это обеспечивает динамический и точный контроль скорости осаждения, что критически важно для изготовления сложных структур, таких как многослойные оптические покрытия.

Ограничение: генерация рентгеновских лучей

Удар высокоэнергетических электронов по исходному материалу может генерировать рентгеновские лучи. Хотя камера экранирована, это излучение может потенциально повредить чувствительные подложки, такие как некоторые электронные компоненты или полимеры.

Ограничение: Неоднородное покрытие ступеней

Поскольку ЭЛ-пучок является процессом прямой видимости, ему может быть трудно равномерно покрывать сложные трехмерные поверхности с острыми краями или глубокими канавками. «Тени», отбрасываемые этими особенностями, приводят к более тонкому или отсутствующему покрытию в этих областях.

Выбор правильного варианта для вашей цели

Выбор ЭЛ-ФОПВ полностью зависит от ваших материальных требований и требований применения.

• Если ваша основная цель — осаждение высокочистых оптических пленок или тугоплавких металлов: ЭЛ-пучок — идеальный выбор благодаря его высокоэнергетическому источнику и чистой среде испарения.
• Если ваша основная цель — создание сложных многослойных структур с точной толщиной: Превосходный контроль скорости ЭЛ-пучка делает эту технологию превосходной для этой цели.
• Если ваша основная цель — создание плотных, устойчивых к окружающей среде покрытий: Сочетание ЭЛ-пучка с осаждением с ионной поддержкой (ОИП) даст превосходное качество и долговечность пленки.
• Если ваша основная цель — покрытие сложных 3D-деталей с высокой однородностью: Вам следует рассмотреть альтернативные методы ФОПВ, такие как распыление, которое менее направленно и обеспечивает лучшее покрытие ступеней.

В конечном счете, осаждение электронным пучком — это мощный и универсальный инструмент для создания высокоэффективных тонких пленок, когда точность, чистота и гибкость материала имеют первостепенное значение.

Сводная таблица:

Ключевой этап	Назначение	Ключевой параметр
Среда высокого вакуума	Удаляет загрязнители, обеспечивает прямой путь для пара	Давление (от 10⁻⁶ до 10⁻⁹ Торр)
Генерация электронного пучка	Создает и фокусирует высокоэнергетические электроны	Ток пучка, Напряжение ускорения
Испарение исходного материала	Нагревает и испаряет целевой материал	Фокусировка электронного пучка
Конденсация и рост пленки	Пар конденсируется на подложке, образуя пленку	Температура подложки, Вращение
Осаждение с ионной поддержкой (необязательно)	Увеличивает плотность и адгезию пленки	Энергия и ток ионного пучка
