Короче говоря, термическое испарение используется для осаждения широкого спектра материалов, в частности металлов с относительно низкими температурами кипения. Распространенные примеры включают алюминий, серебро, золото, хром, никель и медь, а также некоторые неметаллы и органические соединения.
Главный вывод заключается в том, что термическое испарение является универсальной техникой, но ее пригодность фундаментально определяется давлением пара материала. Оно отлично подходит для материалов, которые легко испаряются путем резистивного нагрева в вакууме, что делает его идеальным для многих распространенных металлов, но менее эффективным для высокотемпературной керамики или тугоплавких металлов.
Спектр материалов для термического испарения
Термическое испарение является основным процессом в осаждении тонких пленок, способным работать с различными категориями материалов. Выбор материала напрямую связан с желаемыми свойствами конечной тонкой пленки, такими как электропроводность, отражательная способность или адгезия.
Распространенные металлы
Многие из наиболее часто осаждаемых материалов — это металлы. Их высокая электрическая и теплопроводность, а также оптические свойства делают их незаменимыми для бесчисленных применений.
Примеры включают:
- Алюминий (Al): Широко используется для создания отражающих покрытий (например, в зеркалах) и для электрических контактов в микроэлектронике.
- Золото (Au) и Серебро (Ag): Ценятся за высокую проводимость и устойчивость к окислению. Используются в электронике, датчиках и специализированных оптических покрытиях.
- Хром (Cr) и Никель (Ni): Часто используются в качестве адгезионных слоев между подложкой и другим металлом (например, золотом) или для создания твердых защитных покрытий.
- Медь (Cu): Основной материал для создания проводящих дорожек в электронных устройствах.
Другие элементы и соединения
Помимо чистых металлов, термическое испарение также может осаждать другие типы материалов, расширяя его применение в полупроводниковых и оптических приложениях.
- Полупроводники: Такие элементы, как Германий (Ge), могут быть осаждены для создания определенных слоев электронных устройств.
- Диэлектрики/Изоляторы: Некоторые соединения, такие как Диоксид кремния (SiO2) или Фторид магния (MgF2), могут быть испарены. Они имеют решающее значение для создания изолирующих слоев или антиотражающих покрытий на линзах.
Понимание основного ограничения: точка кипения
Эффективность термического испарения определяется простым физическим принципом: нагревание материала в высоком вакууме до тех пор, пока он не превратится в пар, который покрывает подложку. Это напрямую связывает процесс с точкой кипения и давлением пара материала.
Принцип давления пара

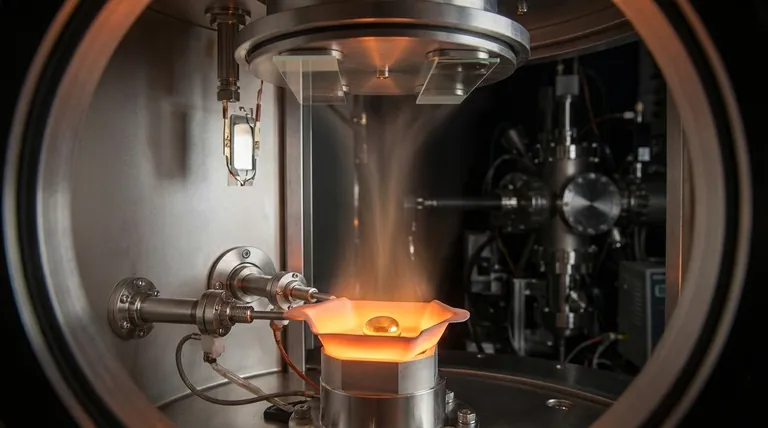

В вакуумной камере исходный материал (например, гранула алюминия) нагревается в небольшом тигле или «лодочке». По мере повышения температуры его давление пара увеличивается до тех пор, пока атомы не начнут сублимироваться или испаряться, двигаясь по прямой линии, чтобы покрыть все на своем пути, включая целевую подложку.
Почему низкие точки кипения идеальны
Материалы, такие как алюминий, серебро и золото, имеют относительно низкие точки кипения. Это означает, что их можно эффективно испарять с использованием стандартных резистивных источников нагрева без необходимости экстремальных температур, которые могли бы повредить оборудование или внести примеси.
Проблема с тугоплавкими материалами
Материалы с очень высокими точками кипения, такие как вольфрам, титан или керамика, например, оксид алюминия (Al2O3), известны как тугоплавкие материалы. Для их испарения требуется огромное количество энергии. Стандартное термическое испарение часто не может эффективно достичь этих температур, что делает его неподходящим методом.
Ключевые соображения и компромиссы
Выбор термического испарения включает в себя не только выбор материала; сам процесс имеет присущие ему характеристики, которые необходимо учитывать.
Альтернативные методы осаждения
Для высокотемпературных исходных материалов, таких как SiO2 или оксиды переходных металлов, электронно-лучевое (e-beam) испарение часто является лучшим выбором. Электронный луч использует сфокусированный пучок электронов для нагрева исходного материала, достигая гораздо более высоких температур, чем могут стандартные термические лодочки.
Адгезия подложки
Качество конечной пленки сильно зависит от того, насколько хорошо она прилипает к подложке. Для улучшения адгезии и качества пленки подложка часто нагревается во время осаждения. Держатель подложки также может вращаться, чтобы обеспечить равномерное осаждение покрытия по всей поверхности.
Проблемы осаждения сплавов
Осаждение сплавов с точным составом очень затруднительно при термическом испарении. Это связано с тем, что различные элементы в сплаве будут иметь разное давление пара и будут испаряться с разной скоростью, что приведет к получению пленки, состав которой не соответствует исходному материалу.
Правильный выбор для вашей цели
Выбор правильного материала и процесса требует их согласования с вашей основной целью.
- Если ваша основная цель — экономичные металлические покрытия: Термическое испарение — отличный выбор для распространенных металлов, таких как алюминий, серебро, золото и хром, для применений в электронике или оптике.
- Если ваша основная цель — осаждение высокотемпературной керамики или оксидов: Вам следует серьезно рассмотреть электронно-лучевое испарение, которое предназначено для работы с экстремальными температурами, требуемыми этими материалами.
- Если ваша основная цель — осаждение сложных сплавов с точной стехиометрией: Вам следует изучить альтернативный процесс, такой как распыление, поскольку термическое испарение плохо подходит для поддержания состава сплавов.
В конечном итоге, понимание физических свойств материала является ключом к выбору наиболее эффективной технологии осаждения для вашего проекта.
Сводная таблица:
| Категория материала | Распространенные примеры | Ключевые применения |
|---|---|---|
| Распространенные металлы | Алюминий (Al), Золото (Au), Серебро (Ag), Хром (Cr) | Электрические контакты, отражающие покрытия, адгезионные слои |
| Другие элементы/соединения | Германий (Ge), Диоксид кремния (SiO₂) | Полупроводниковые слои, оптические покрытия, изоляция |
| Менее подходящие (тугоплавкие) | Вольфрам (W), Титан (Ti), Оксид алюминия (Al₂O₃) | Требуют альтернативных методов, таких как электронно-лучевое испарение |
