Каков Принцип Работы Pecvd? Достижение Низкотемпературного Высококачественного Осаждения Тонких Пленок

Принцип работы PECVD заключается в использовании электрически заряженного газа, известного как плазма, для запуска химических реакций, необходимых для создания тонкой пленки на поверхности. В отличие от традиционного химического осаждения из паровой фазы (CVD), которое полагается на высокую температуру, плазменно-усиленное химическое осаждение из паровой фазы (PECVD) использует энергию плазмы для расщепления исходных газов. Это фундаментальное различие позволяет осуществлять осаждение при значительно более низких температурах, что делает его пригодным для чувствительных материалов.

Центральным нововведением PECVD является использование плазмы для обеспечения энергией химических реакций, а не полагаться на высокую температуру. Это разделение энергии реакции от тепловой энергии делает процесс незаменимым для производства современной электроники и других термочувствительных компонентов.

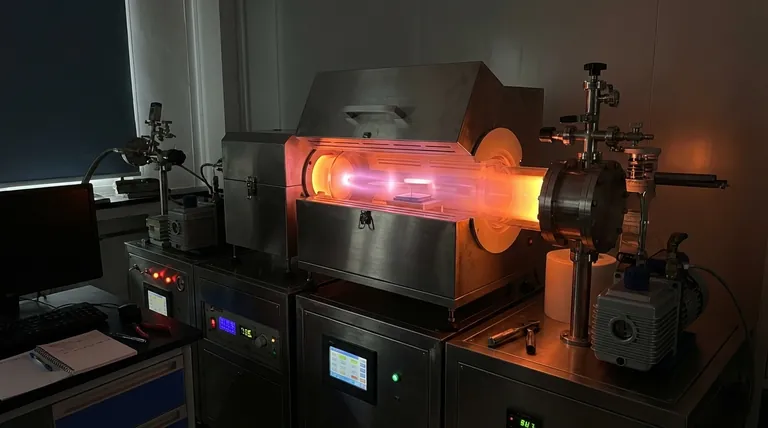

Каков принцип работы PECVD? Достижение низкотемпературного высококачественного осаждения тонких пленок

Основной механизм: от газа к твердой пленке

PECVD преобразует газообразные химические вещества в твердую, высокочистую тонкую пленку посредством точного четырехступенчатого процесса внутри вакуумной камеры.

Шаг 1: Введение исходных газов

Процесс начинается с введения специфических реактивных газов, называемых прекурсорами (исходными материалами), в вакуумную камеру с низким давлением. Эти газы содержат элементы, необходимые для конечной пленки, такие как силан (SiH₄) и аммиак (NH₃) для создания пленки нитрида кремния.

Шаг 2: Зажигание плазмы

В камере прикладывается электрическое поле, обычно высокочастотное (РЧ) или постоянного тока (DC). Это поле возбуждает газ, выбивая электроны из атомов и создавая плазму — высокореактивное состояние вещества, состоящее из ионов, электронов и нейтральных радикалов.

Шаг 3: Запуск химических реакций

Высокоэнергетические электроны внутри плазмы сталкиваются с молекулами исходного газа. Эти столкновения достаточно сильны, чтобы разорвать химические связи прекурсоров, создавая смесь высокореактивных молекулярных фрагментов. Этот шаг является химическим ядром процесса.

Шаг 4: Осаждение на подложке

Эти реактивные фрагменты затем диффундируют к поверхности целевого объекта (подложки). Они вступают в реакцию друг с другом и связываются с поверхностью, постепенно наращивая желаемую тонкую пленку, слой за слоем атомов.

Почему плазма является ключевым отличием

Аспект «плазменно-усиленный» — это не незначительная деталь; это особенность, которая определяет процесс и дает ему критическое преимущество перед другими методами.

Энергия без экстремального тепла

В традиционном термическом CVD подложку необходимо нагревать до очень высоких температур (часто >600°C), чтобы обеспечить энергию, необходимую для расщепления исходных газов. В PECVD плазма обеспечивает эту энергию активации напрямую, позволяя подложке оставаться при значительно более низкой температуре (обычно 200–400°C).

Эта низкотемпературная способность необходима для нанесения пленок на материалы, которые не выдерживают высоких температур, такие как интегральные схемы со сложными многослойными структурами.

Улучшенное качество пленки

Плазма не просто инициирует реакции; она также влияет на качество пленки. Заряженные ионы из плазмы ускоряются к подложке — это явление известно как ионная бомбардировка. Это действие помогает создать более плотную, более однородную и чистую пленку, чем та, которая может быть получена только с помощью низкотемпературных термических методов.

Понимание компромиссов и вариаций

Хотя PECVD является мощным, он не является универсальным решением. Понимание его ограничений и вариаций является ключом к его эффективному применению.

Прямой против удаленного PECVD

В прямом PECVD подложка помещается непосредственно внутрь плазмы. Хотя это эффективно, иногда это может привести к повреждению поверхности из-за ионной бомбардировки.

Чтобы смягчить это, вариант, называемый удаленным PECVD, генерирует плазму в отдельной камере. Затем реактивные химические частицы извлекаются и пропускаются над подложкой, которая остается в среде без плазмы, защищая ее от потенциального повреждения.

Сложность процесса

Управление плазменной средой сложнее, чем просто контроль температуры и давления. Химия плазмы может быть сложной, и достижение идеально однородной пленки на большой площади требует сложного оборудования и контроля процесса.

Выбор прекурсора имеет решающее значение

Конечные свойства нанесенной пленки являются прямым отражением используемых исходных газов. Выбор правильных прекурсоров необходим для настройки характеристик пленки, таких как ее электропроводность, оптические свойства или твердость.

Практический пример: антибликовые покрытия

Производство солнечных элементов дает наглядный пример важности PECVD.

Цель

Чтобы максимизировать эффективность солнечного элемента, необходимо минимизировать количество солнечного света, отражающегося от его поверхности. Это достигается путем нанесения антибликового покрытия.

Процесс

PECVD используется для нанесения тонкой пленки нитрида кремния (SiNx) на кремниевую пластину. Плазма эффективно разлагает исходные газы (силан и аммиак), позволяя высококачественной пленке SiNx образовываться при температуре, достаточно низкой, чтобы не повредить нежный солнечный элемент под ней.

Сделайте правильный выбор для своей цели

Выбор технологии осаждения полностью зависит от требований к вашей подложке и желаемых свойств конечной пленки.

Если ваш основной акцент делается на нанесении покрытий на термочувствительные подложки (например, сложную электронику или пластик): PECVD является превосходным выбором, поскольку его низкотемпературный процесс предотвращает термическое повреждение.
Если ваш основной акцент делается на создании простой, высококристаллической пленки на прочной подложке, способной выдерживать нагрев: Традиционный термический CVD может быть более простым и экономически эффективным вариантом.
Если ваш основной акцент делается на достижении максимально возможной плотности пленки и адгезии при низких температурах: Врожденная ионная бомбардировка PECVD дает явное преимущество перед другими низкотемпературными методами.

В конечном счете, понимание PECVD заключается в признании его уникальной способности обеспечивать высокоэнергетическую химию без последствий в виде высокой температуры.

Сводная таблица:

Этап процесса PECVD	Ключевое действие	Результат
Шаг 1: Введение газа	Исходные газы (например, SiH₄, NH₃) поступают в вакуумную камеру	Подготавливает химические элементы для формирования пленки
Шаг 2: Зажигание плазмы	Электрическое поле возбуждает газ, создавая плазму	Генерирует реактивные ионы, электроны и радикалы
Шаг 3: Химические реакции	Плазма разрывает связи прекурсоров	Производит реактивные фрагменты для осаждения
Шаг 4: Осаждение пленки	Фрагменты связываются с поверхностью подложки	Послойно формирует однородную, высокочистую тонкую пленку
Ключевое преимущество	Низкотемпературная работа	Позволяет использовать на термочувствительных материалах (200–400°C против >600°C для термического CVD)
