Какова температура стоматологической керамики? Освоение процесса обжига для идеальных реставраций

Температура стоматологической керамики не является одним конкретным значением. Вместо этого она относится к точной температуре обработки, которая значительно варьируется в зависимости от типа керамики и этапа производства. Эти температуры могут колебаться от примерно 700°C (1292°F) для окончательной фарфоровой глазури до более 1500°C (2732°F) для спекания высокопрочного циркониевого каркаса.

Главный вывод заключается в том, что «температура» в контексте стоматологической керамики почти всегда относится к температуре обжига или спекания, необходимой в стоматологической печи для достижения материалом его окончательной прочности и эстетических свойств, а не к температуре, которую он имеет во рту. Это критическое значение полностью определяется используемым материалом.

Почему «температура» — это не одно число

Чтобы понять температуру стоматологической керамики, необходимо сначала учесть два критических фактора: состав материала и стадию обработки. Каждая комбинация имеет уникальные и точные температурные требования.

Керамический материал определяет нагрев

Стоматологическая керамика — это обширное семейство материалов. Три наиболее распространенных типа имеют совершенно разные потребности в обработке.

• Полевошпатные фарфоры: Это традиционная керамика на основе стекла, ценящаяся за свою эстетику. Она обжигается при относительно низких температурах.
• Дисиликат лития: Высокопрочная стеклокерамика (например, E.max от Ivoclar), она предлагает сочетание прочности и красоты. Требует специфического цикла кристаллизационного обжига.
• Диоксид циркония: Поликристаллическая керамика (не на основе стекла), диоксид циркония является самой прочной доступной стоматологической керамикой. Для достижения окончательной плотности и прочности требуются самые высокие температуры обработки.

Процесс определяет температуру

Реставрация не делается за один шаг. Различные циклы нагрева достигают разных целей.

• Спекание: Этот высокотемпературный процесс используется для диоксида циркония. Он сплавляет керамические частицы вместе, заставляя материал сжиматься и становиться невероятно плотным и прочным.
• Кристаллизационный обжиг: Это специфично для таких материалов, как дисиликат лития. Предварительно кристаллизованный блок фрезеруется, а затем нагревается, что вызывает рост кристаллов внутри стеклянной матрицы, что значительно увеличивает его прочность и завершает его цвет.
• Глазурование: Это окончательный, низкотемпературный обжиг, который расплавляет тонкий слой на поверхности для создания гладкой, блестящей и непористой поверхности.

Обзор ключевых температур керамики

Правильный температурный протокол — это разница между успешной реставрацией и полным провалом. Инструкции производителя являются окончательным руководством, но следующие диапазоны типичны для каждого материала.

Высокотемпературное спекание для диоксида циркония

Диоксид циркония фрезеруется в увеличенном, меловом, предварительно спеченном состоянии. Процесс спекания обеспечивает его прочность.

Печь должна следовать точному графику, медленно нагреваясь до пиковой температуры между 1450°C и 1550°C (2642°F - 2822°F) и удерживая ее там в течение установленного времени перед медленным охлаждением.

Кристаллизация и глазурование для дисиликата лития

Дисиликат лития обычно фрезеруется в более слабом, пурпурно-синем состоянии. Кристаллизационный обжиг преобразует его свойства.

Этот цикл выполняется в фарфоровой печи с пиковой температурой примерно от 840°C до 860°C (1544°F - 1580°F). За этим может последовать отдельный, низкотемпературный обжиг глазури около 750°C.

Обжиг и глазурование для полевошпатного фарфора

Этот классический материал часто наносится слоями вручную техником, с несколькими циклами обжига.

Точная температура зависит от конкретного порошка (например, дентин, эмаль, полупрозрачный), но циклы обычно варьируются от 700°C до 950°C (1292°F - 1742°F).

Понимание компромиссов и рисков

Строгое соблюдение температурных протоколов является обязательным условием для достижения предсказуемых, высококачественных результатов. Отклонения могут иметь серьезные последствия.

Риск перегрева или недогрева

Недогрев приводит к неполному процессу. Для диоксида циркония это означает низкую плотность и слабость. Для фарфора это приводит к пористой, непрозрачной и структурно скомпрометированной реставрации.

Перегрев так же вреден. Он может привести к оседанию реставрации и потере ее формы, а также негативно повлиять на эстетику, создавая чрезмерную прозрачность или «выгоревший» вид.

Калибровка печи критически важна

Стоматологическая печь, отклонение которой составляет даже 15-20 градусов, может испортить реставрацию. Цифровой дисплей может показывать 1500°C, но фактическая температура камеры может значительно отличаться.

По этой причине регулярная калибровка стоматологическим техником с использованием стандартизированных наборов является важной мерой контроля качества для обеспечения согласованности и точности.

Температура во рту пациента

После завершения и цементирования реставрации ее температурные свойства становятся преимуществом. Стоматологическая керамика обладает низкой теплопроводностью.

Это означает, что они действуют как отличные изоляторы, защищая нижележащий естественный зуб от шока горячего кофе или холодного мороженого. Это ключевая причина, по которой они ощущаются более комфортно и естественно, чем старые коронки на металлической основе.

Правильный выбор для вашей цели

Требуемая температура является прямой функцией материала, который вы выбираете для удовлетворения конкретной клинической или эстетической потребности.

• Если ваша основная цель — производство максимально прочных коронок для жевательных зубов: Вы будете работать с диоксидом циркония и должны использовать высокотемпературную спекающую печь, способную достигать и поддерживать температуры свыше 1500°C.
• Если ваша основная цель — создание высокоэстетичных передних реставраций, таких как виниры: Вы, вероятно, используете полевошпатный фарфор или дисиликат лития, которые требуют программируемой фарфоровой печи для низкотемпературных циклов (700°C - 950°C), требующих точного контроля цвета и прозрачности.
• Если вы пациент, обеспокоенный чувствительностью к температуре: Будьте уверены, что окончательная керамическая реставрация является отличным изолятором, предназначенным для защиты вашего зуба от горячих и холодных раздражителей гораздо лучше, чем это могла бы сделать естественная эмаль.

В конечном итоге, освоение стоматологической керамики означает выход за рамки одного числа и понимание температуры как точного инструмента для раскрытия уникального потенциала каждого материала.

Сводная таблица:

Материал	Процесс	Типичный температурный диапазон
Диоксид циркония	Спекание	1450°C - 1550°C (2642°F - 2822°F)
Дисиликат лития	Кристаллизация	840°C - 860°C (1544°F - 1580°F)
Полевошпатный фарфор	Обжиг/Глазурование	700°C - 950°C (1292°F - 1742°F)

Достигайте точных, надежных результатов с каждой реставрацией. Качество вашей стоматологической керамики зависит от точности вашей печи. KINTEK специализируется на высокопроизводительных стоматологических печах и лабораторном оборудовании, разработанном для точного контроля температуры, необходимого для спекания диоксида циркония, кристаллизации дисиликата лития и глазурования фарфора. Убедитесь, что ваша лаборатория производит прочные, эстетически совершенные реставрации каждый раз. Свяжитесь с нашими экспертами сегодня, чтобы найти идеальную печь для вашего керамического рабочего процесса.

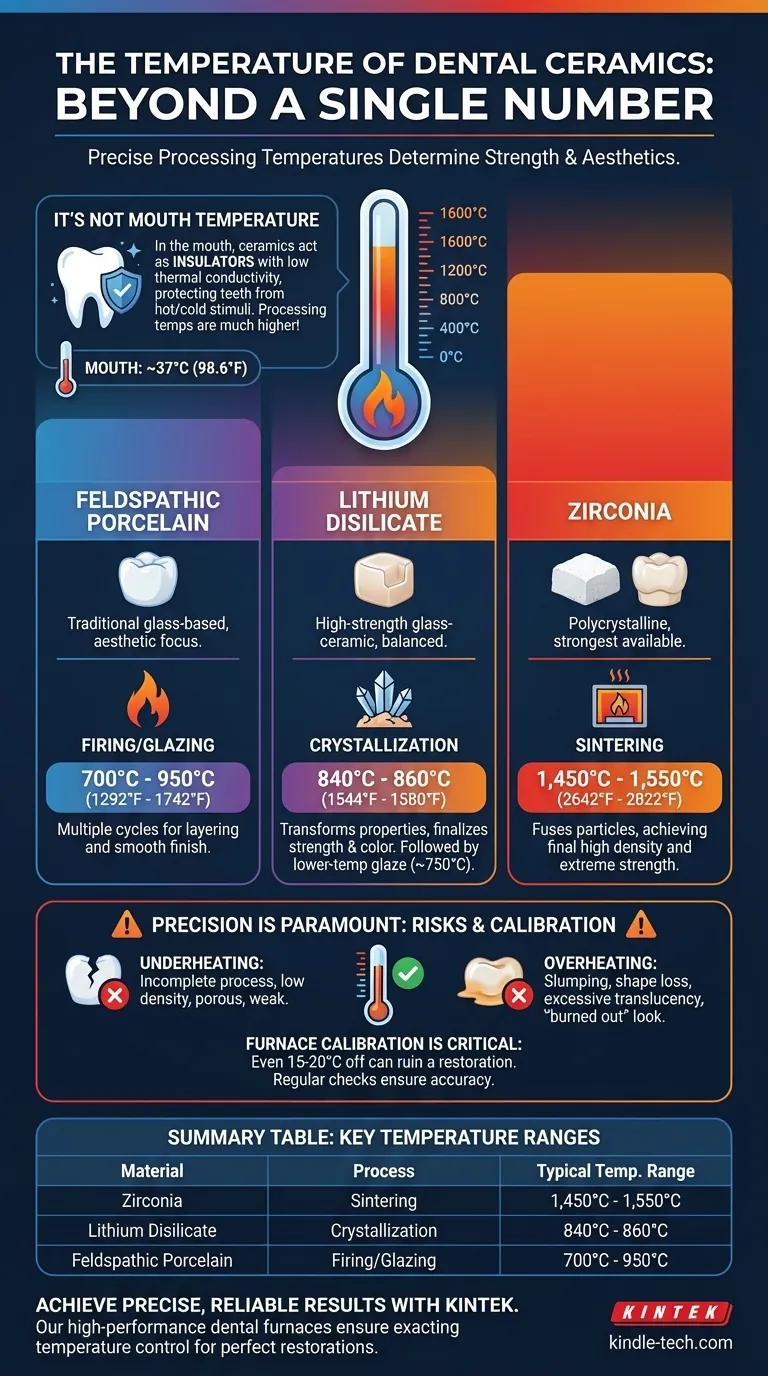

Визуальное руководство
