Каков Процесс Mocvd В Нанотехнологиях? Прецизионный Рост Тонких Пленок Для Полупроводников

В нанотехнологиях MOCVD — это высококонтролируемый химический процесс конструирования, используемый для выращивания ультратонких кристаллических пленок высокой чистоты. Он работает путем введения специфических металлоорганических прекурсорных газов в реакционную камеру, где они разлагаются на нагретой подложке, вступая в химическую реакцию с образованием твердого слоя материала по одному атомному слою за раз. Этот метод является основой для изготовления передовых полупроводниковых приборов.

По своей сути, металлоорганическое химическое осаждение из паровой фазы (MOCVD) — это не процесс физического нанесения покрытия, а точная химическая реакция. Он использует тщательно контролируемые потоки газов, температуру и давление для создания сложных наноструктур, таких как квантовые ямы, снизу вверх на кристаллическом основании.

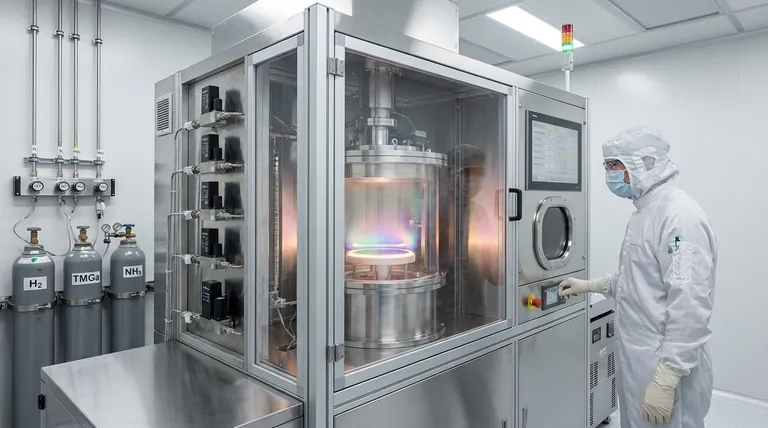

Каков процесс MOCVD в нанотехнологиях? Прецизионный рост тонких пленок для полупроводников

Основной механизм: Построение атом за атомом

MOCVD — это, по сути, процесс доставки химических ингредиентов в газовой фазе в определенное место, где они вступают в реакцию с образованием твердого вещества. Каждый этап спроектирован для максимальной точности, что позволяет создавать материалы с характеристиками, измеряемыми в нанометрах.

Химические строительные блоки (Прекурсоры)

Процесс начинается с выбора металлоорганических прекурсоров. Это сложные молекулы, содержащие желаемый атом металла (например, галлия, индия или алюминия), связанный с органическими группами.

Эти прекурсоры выбираются потому, что они летучи, то есть их можно легко превратить в газ при относительно низких температурах. Это позволяет транспортировать их в реакционную камеру.

Система точной подачи

Для контроля количества прекурсора, поступающего в камеру, газ-носитель (например, водород или азот) пропускают через жидкий металлоорганический источник. Это часто называют системой барботера (bubbler system).

Точно контролируя температуру барботера и скорость потока газа-носителя, инженеры могут определить точную концентрацию прекурсора в газовом потоке, что напрямую влияет на скорость роста пленки.

Горячая точка реакции (Подложка)

Смешанные газы протекают над нагретой пластиной, известной как подложка. Эта подложка, нагретая до температур от 500°C до 1500°C, действует как катализатор и основа для нового материала.

Интенсивный нагрев разрушает молекулы прекурсора, высвобождая атомы металла, которые затем вступают в реакцию с другими газами (такими как арсин или фосфин для полупроводников на основе соединений) на поверхности подложки. Эта химическая реакция формирует желаемую твердую кристаллическую пленку.

Достижение эпитаксиального роста

Результатом этой контролируемой реакции обычно является высококачественная эпитаксиальная пленка. Это означает, что новый кристаллический слой растет в идеальном соответствии с кристаллической структурой нижележащей подложки.

Это совершенство на атомном уровне критически важно для работы наноэлектронных и оптоэлектронных устройств, поскольку оно минимизирует дефекты, которые в противном случае нарушили бы поток электронов или фотонов.

Понимание компромиссов

Несмотря на свою мощь, MOCVD — это сложный процесс с присущими ему преимуществами и проблемами, которые определяют его пригодность для того или иного применения. Это баланс между скоростью, сложностью и чистотой.

Преимущество: Масштабируемость и скорость роста

По сравнению с методами сверхвысокого вакуума, такими как молекулярно-лучевая эпитаксия (MBE), MOCVD, как правило, обеспечивает более высокие скорости роста. Это делает его более подходящим для крупносерийного производства таких устройств, как светодиоды и солнечные элементы.

Проблема: Сложная химия

Химические реакции в MOCVD сложны и могут приводить к образованию нежелательных побочных продуктов. Сами прекурсоры часто являются высокотоксичными и пирофорными (самовоспламеняющимися на воздухе), что требует сложных протоколов безопасности и обращения.

Проблема: Удаление побочных продуктов

Все непрореагировавшие газы-прекурсоры и химические побочные продукты должны быть безопасно и полностью удалены из реакционной камеры. Управление этими выбросами является критически важной частью проектирования и эксплуатации системы.

Выбор правильного варианта для вашей цели

Выбор MOCVD полностью зависит от требований к качеству материала, объему производства и сложности желаемой наноструктуры.

Если ваша основная цель — крупномасштабное производство оптоэлектроники (например, светодиодов): MOCVD является отраслевым стандартом благодаря более высокой пропускной способности и превосходному контролю над полупроводниковыми сплавами на основе соединений.
Если ваша основная цель — создание сложных многослойных квантовых структур: MOCVD обеспечивает контроль толщины и состава на атомном уровне, необходимый для построения этих передовых гетероструктур.
Если ваша основная цель — фундаментальные исследования, требующие абсолютной высочайшей чистоты материала: Вам может потребоваться рассмотреть альтернативные методы, такие как MBE, который работает в более чистой вакуумной среде, но с меньшей скоростью.

В конечном счете, MOCVD является основополагающей производственной техникой, которая преобразует химическую точность в наноразмерные устройства, питающие наш современный мир.

Сводная таблица:

Аспект	Ключевые детали
Тип процесса	Химическое осаждение из паровой фазы (CVD)
Основной механизм	Прекурсорные газы разлагаются на нагретой подложке
Основной результат	Высококачественные эпитаксиальные тонкие пленки
Основные применения	Светодиоды, солнечные элементы, лазеры на квантовых ямах
Главное преимущество	Высокая скорость роста, подходит для массового производства
Главная проблема	Обращение с токсичными и пирофорными прекурсорами
