Что такое теория испарения тонких пленок? Руководство по нанесению высокочистых тонких пленок

По своей сути, теория испарения тонких пленок описывает процесс, при котором исходный материал нагревается до тех пор, пока он не превратится в пар в камере высокого вакуума. Этот пар затем беспрепятственно перемещается и конденсируется на более холодной поверхности, известной как подложка, послойно наращивая высокочистый тонкий слой материала атом за атомом. Это фундаментальная техника в семействе методов физического осаждения из паровой фазы (PVD).

Основной принцип прост: использовать тепло, чтобы «вскипятить» материал в вакууме, позволяя его пару двигаться по прямой линии и затвердевать на цели. Этот процесс аналогичен водяному пару из кипящего горшка, конденсирующемуся на прохладной крышке над ним.

Основной механизм: пошаговое описание

Чтобы по-настоящему понять теорию, лучше всего разбить процесс на его отдельные, последовательные стадии. Каждый шаг имеет решающее значение для получения высококачественной пленки.

Вакуумная среда

Весь процесс начинается с создания среды высокого вакуума. Это удаляет воздух и другие нежелательные молекулы газа из камеры.

Этот вакуум необходим по двум причинам: он предотвращает реакцию горячего исходного материала с загрязнителями и расчищает путь для испаренных атомов, чтобы они могли достичь подложки.

Источник тепла

Энергия подается на исходный материал, который обычно находится в контейнере, называемом тиглем. Эта энергия, как правило, тепловая, генерируемая резистивным нагревом или электронным лучом.

Тепла должно быть достаточно, чтобы значительно повысить давление пара материала, обеспечивая энергию, необходимую для того, чтобы его атомы покинули твердое или жидкое состояние и перешли в газообразную фазу.

Фаза испарения

По мере нагревания исходного материала его атомы приобретают достаточную кинетическую энергию для испарения. Они высвобождаются из источника в виде пара.

Внутри вакуума эти испаренные атомы движутся по прямым линиям, что известно как движение по прямой видимости (line-of-sight travel).

Фаза конденсации

Когда испаренные атомы ударяются о более холодную подложку, они быстро теряют энергию и конденсируются обратно в твердое состояние.

Этот процесс конденсации наращивает тонкую пленку, слой за слоем, на поверхности подложки. Конечная толщина пленки контролируется скоростью испарения и продолжительностью процесса.

Распространенные подводные камни и соображения

Несмотря на свою эффективность, простота испарения сопряжена с определенными компромиссами, которые крайне важно понимать. Этот метод не универсален для всех материалов или структур пленок.

Чистота против сложности

Испарение отлично подходит для создания очень чистых пленок из одного элемента, поскольку вакуум предотвращает загрязнение.

Однако оно плохо подходит для сплавов или сложных материалов. Различные элементы в составе будут испаряться с разной скоростью в зависимости от их уникального давления пара, что затрудняет поддержание правильной стехиометрии в конечной пленке.

Ограничения прямой видимости

Поскольку пар движется по прямой линии, испарение имеет плохое покрытие уступов (step coverage). Оно не может легко покрывать сложные трехмерные поверхности с поднутрениями или глубокими канавками.

Области, не находящиеся на прямой видимости источника, получат мало или совсем не получат осаждения, создавая «тени» на подложке.

Сделайте правильный выбор для своей цели

Понимание основных принципов испарения позволяет определить, когда это наиболее подходящий метод нанесения для вашей цели.

• Если ваш основной фокус — высокочистые пленки из одного элемента: Испарение — отличный, экономичный выбор, особенно для таких материалов, как алюминий, золото или хром, в таких применениях, как зеркальные покрытия или электрические контакты.
• Если ваш основной фокус — равномерное покрытие сложного 3D-объекта: Вам следует рассмотреть альтернативные методы PVD, такие как распыление (sputtering), которые обеспечивают превосходное покрытие уступов.
• Если ваш основной фокус — нанесение точного сплава или соединения: Для точного контроля конечного состава пленки необходимы передовые методы испарения (со-испарение) или распыление.

В конечном счете, термическое испарение является основополагающей техникой нанесения тонких пленок, ценной за свою простоту и способность производить исключительно чистые пленки.

Сводная таблица:

Этап процесса	Ключевая функция	Соображение
Вакуумная среда	Удаляет загрязнители, обеспечивает прямолинейное движение пара.	Важно для чистоты и эффективности процесса.
Источник тепла	Обеспечивает энергию для испарения исходного материала.	Должен преодолеть давление пара материала.
Испарение	Атомы переходят в газообразное состояние и движутся к подложке.	Движение по прямой видимости, создающее эффекты затенения.
Конденсация	Атомы пара затвердевают на подложке, формируя пленку.	Определяет толщину пленки, адгезию и качество.
Лучше всего подходит для	Ограничения
Высокочистые пленки из одного элемента (например, Au, Al).	Плохое покрытие уступов на сложных 3D-поверхностях.
Простые, экономически эффективные процессы нанесения.	Трудности с нанесением точных сплавов или соединений.

Нужно нанести высокочистые тонкие пленки для ваших исследований или производства?

Теория испарения является основой для надежных и чистых покрытий. В KINTEK мы специализируемся на предоставлении лабораторного оборудования и расходных материалов, включая системы испарения и тигли, чтобы воплотить эту теорию в жизнь в вашей лаборатории. Независимо от того, работаете ли вы над зеркальными покрытиями, электрическими контактами или проводите базовые исследования, наши решения разработаны для обеспечения точности и производительности.

Давайте обсудим ваши конкретные потребности в нанесении тонких пленок. Свяжитесь с нашими экспертами сегодня, чтобы найти идеальную систему для вашего применения!

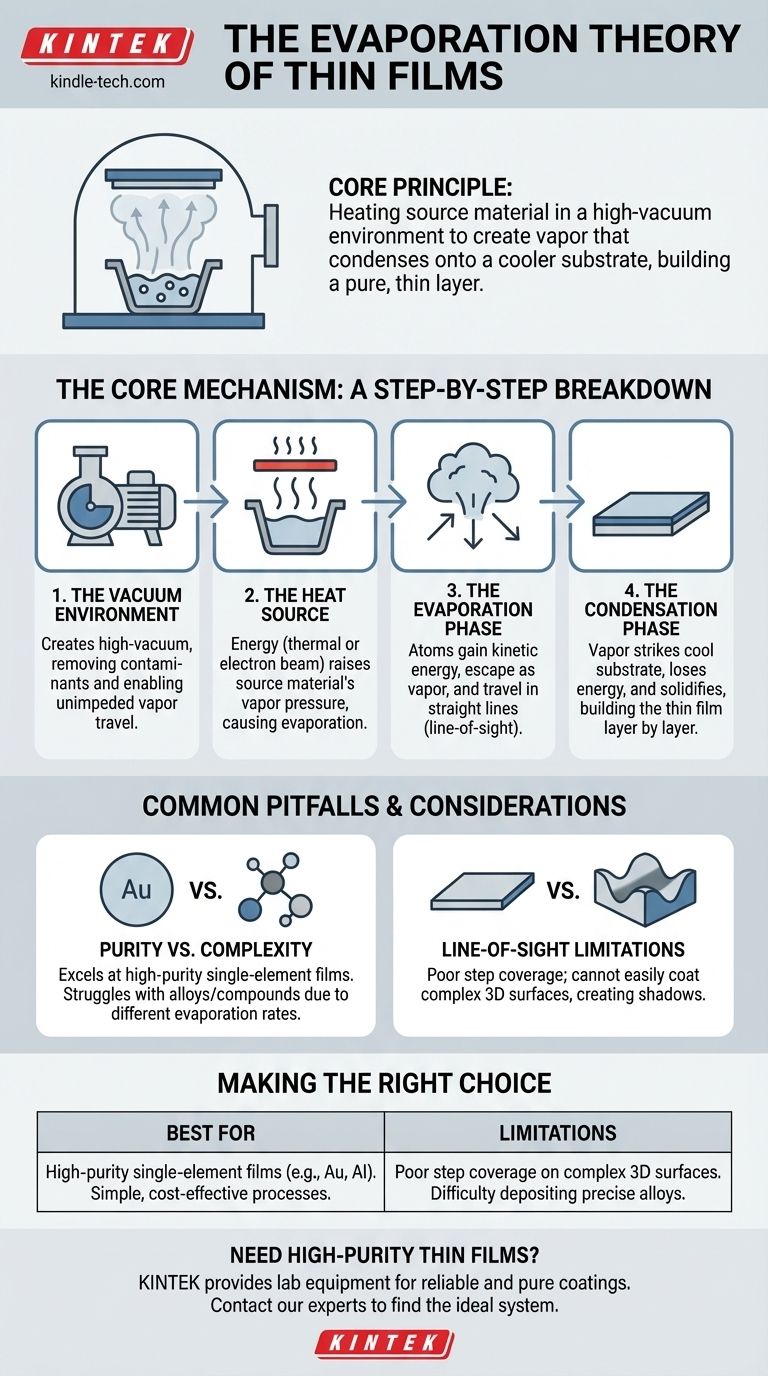

Визуальное руководство
