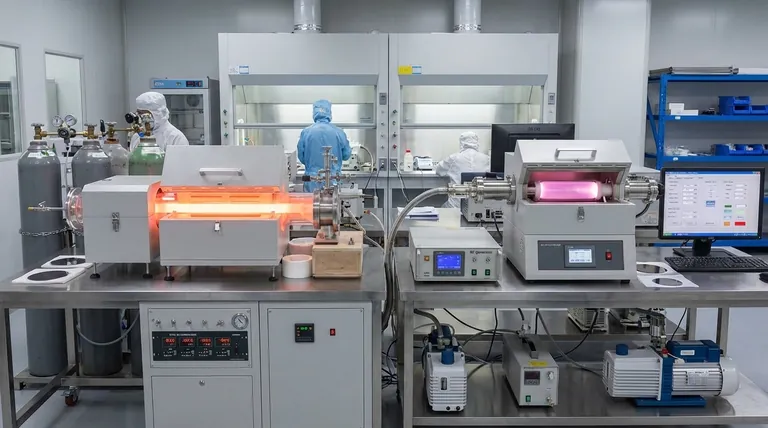

В чем разница между термическим CVD и PECVD? Выберите правильный метод нанесения тонких пленок

Основное различие между термическим химическим осаждением из паровой фазы (CVD) и плазменно-усиленным химическим осаждением из паровой фазы (PECVD) заключается в источнике энергии, используемом для запуска химической реакции. Термический CVD использует высокую температуру для расщепления газов-прекурсоров, в то время как PECVD использует активированную плазму для достижения того же результата при значительно более низких температурах.

Выбор между этими двумя методами сводится к критическому компромиссу: высокая температура термического CVD дает высококачественные кристаллические пленки, но ограничивает вас подложками, устойчивыми к нагреву. Низкотемпературный плазменный процесс PECVD позволяет наносить покрытия на чувствительные материалы, но часто приводит к получению аморфных пленок, находящихся вне равновесия.

Основное различие: Как подается энергия

Цель любого процесса CVD — обеспечить достаточно энергии для разрыва химических связей в газе-прекурсоре, что позволяет новому твердому материалу образовываться в виде тонкой пленки на подложке. Метод подачи этой энергии и отличает термический CVD от PECVD.

Термический CVD: Управляемый теплом

Термический CVD — это традиционный метод, который полагается исключительно на высокие температуры для инициирования реакции осаждения. Подложка нагревается, как правило, до температуры от 600°C до 800°C, что обеспечивает тепловую энергию, необходимую для преодоления энергетического барьера реакции.

Этот процесс управляется равновесной термодинамикой, что часто приводит к получению высокочистых, плотных и кристаллических пленок.

PECVD: Управляемый плазмой

PECVD использует электрическое поле для ионизации газа-прекурсора, создавая плазму. Эта плазма содержит высокоэнергетические электроны и ионы, которые сталкиваются с молекулами газа, разрывая химические связи без необходимости экстремального нагрева.

Это позволяет реакции протекать при значительно более низких температурах, часто от комнатной температуры до 350°C.

Как это различие влияет на процесс и результат

Использование тепла против плазмы имеет глубокие последствия для процесса осаждения, типов используемых материалов и свойств конечной пленки.

Рабочая температура

Наиболее значительным следствием является огромная разница в рабочих температурах. Низкотемпературная способность PECVD является его основным преимуществом, что делает его пригодным для нанесения пленок на подложки, которые расплавились бы или деградировали в условиях термического CVD.

Свойства и структура пленки

Поскольку термический CVD является процессом, управляемым теплом и равновесием, он, как правило, производит пленки со стабильной, высокоупорядоченной кристаллической структурой.

Напротив, PECVD является неравновесным процессом. Высокоэнергетическая плазма может создавать уникальные химические частицы, не встречающиеся в термических процессах, что часто приводит к получению пленок, которые являются аморфными (не имеющими кристаллической структуры) и обладают уникальными свойствами.

Совместимость с подложками

Высокий нагрев термического CVD ограничивает его использование подложками, способными выдерживать экстремальные температуры, такими как кремниевые пластины, керамика или некоторые металлы.

Мягкий, низкотемпературный характер PECVD делает его совместимым с гораздо более широким спектром материалов, включая полимеры, пластмассы и другие чувствительные к нагреву подложки.

Понимание компромиссов

Выбор метода осаждения требует баланса между потребностью в определенных свойствах пленки и ограничениями материала вашей подложки.

Качество пленки против чувствительности подложки

Основной компромисс заключается между высококачественными кристаллическими пленками термического CVD и универсальностью подложек PECVD. Если ваша подложка не выдерживает высоких температур, PECVD часто является единственным жизнеспособным вариантом.

Термические напряжения и адгезия

Экстремальный нагрев термического CVD может вызвать значительные термические напряжения как в подложке, так и в нанесенной пленке, что потенциально может поставить под угрозу адгезию и целостность устройства.

Более низкая рабочая температура PECVD резко снижает термическое напряжение, что может привести к более прочному сцеплению и более надежным пленкам, особенно при нанесении покрытий на материалы с разными коэффициентами теплового расширения.

Контроль и сложность

Хотя PECVD предлагает невероятную гибкость, управление плазменным процессом добавляет сложности. Контроль химии плазмы, мощности и давления имеет решающее значение для достижения желаемых свойств пленки, что может быть более сложным, чем управление температурой и потоком газа в системе термического CVD.

Принятие правильного решения для вашего применения

Ваше окончательное решение должно руководствоваться конкретными требованиями вашей подложки и желаемыми характеристиками тонкой пленки.

• Если ваш основной фокус — максимально возможное качество и кристалличность пленки на термостойкой подложке: Термический CVD — это устоявшийся и надежный выбор.
• Если ваш основной фокус — нанесение покрытия на чувствительный к температуре материал, такой как полимер или пластик: PECVD — необходимое и эффективное решение.
• Если ваш основной фокус — достижение уникальных, неравновесных составов пленки или высокой скорости осаждения при низких температурах: PECVD обеспечивает гибкость для создания материалов, невозможных с помощью термических методов.

В конечном счете, выбор правильного процесса означает согласование источника энергии с ограничениями вашего материала и целями вашего применения.

Сводная таблица:

Характеристика	Термический CVD	PECVD
Источник энергии	Высокий нагрев (600-800°C)	Плазма (Комнатная температура - 350°C)
Структура пленки	Кристаллическая, высокая чистота	Часто аморфная, неравновесная
Совместимость с подложками	Термостойкие (Кремний, керамика)	Чувствительные материалы (Полимеры, пластики)
Основное преимущество	Превосходное качество пленки	Низкотемпературная обработка
