В чем разница между физическим и химическим осаждением? Объяснение PVD и CVD

По сути, основное различие заключается в состоянии материала до его осаждения на поверхность. Физическое осаждение из паровой фазы (PVD) включает испарение твердого материала в газ, а затем его конденсацию обратно в твердую тонкую пленку на подложке. В отличие от этого, химическое осаждение из паровой фазы (CVD) использует химические реакции между газообразными прекурсорами на поверхности подложки для создания нового твердого материала непосредственно на этой поверхности.

Основное различие просто: PVD физически перемещает материал от источника к цели. CVD химически синтезирует совершенно новый твердый слой из газообразных ингредиентов.

Механика физического осаждения из паровой фазы (PVD)

Физическое осаждение из паровой фазы — это, по сути, процесс переноса. Он берет материал, который уже существует в твердой форме, перемещает его атом за атомом и собирает его в другом месте в виде тонкой пленки.

Основной принцип: из твердого в газообразное, затем снова в твердое

Материал, подлежащий осаждению, известный как источник или мишень, помещается в высокоэнергетическую среду. Эта энергия заставляет атомы или молекулы выходить с поверхности источника, эффективно превращая его в пар.

Затем этот пар перемещается и конденсируется на более холодной поверхности, подложке, образуя желаемую тонкую пленку.

Распространенные методы PVD

Хотя принцип тот же, метод испарения исходного материала может отличаться. Двумя наиболее распространенными методами являются распыление, при котором источник бомбардируется энергичными ионами, и термическое испарение, при котором источник нагревается до тех пор, пока он не испарится.

Критическая роль вакуума

Процессы PVD почти всегда проводятся в вакуумной камере. Это крайне важно, потому что удаляет воздух и другие частицы, позволяя испаренным атомам свободно перемещаться от источника к подложке, не сталкиваясь ни с чем другим.

Химия химического осаждения из паровой фазы (CVD)

Химическое осаждение из паровой фазы — это процесс синтеза. Он не начинается с конечного материала, а создает его на месте посредством контролируемых химических реакций.

Основной принцип: из газа в твердое

В CVD один или несколько летучих газов-прекурсоров вводятся в реакционную камеру. Процесс не начинается с твердой мишени из желаемого материала.

Как образуется пленка

Подложка обычно нагревается до определенной температуры. Когда газы-прекурсоры вступают в контакт с горячей подложкой, они реагируют или разлагаются, оставляя после себя твердую тонкую пленку. Побочные продукты реакции затем удаляются в виде газа.

Ключевые факторы окружающей среды

CVD зависит от точного контроля таких переменных, как температура, давление и скорости потока газа. Конечные свойства пленки полностью определяются химическими процессами, происходящими внутри камеры.

Понимание ключевых различий и компромиссов

Выбор между PVD и CVD полностью зависит от материала, подложки и желаемых свойств конечной пленки. Различные механизмы приводят к различным преимуществам и недостаткам.

Исходный материал: твердый против газообразного

Это самое фундаментальное различие. PVD начинается с твердого источника, тогда как CVD начинается с газообразных прекурсоров. Это определяет типы материалов, которые могут быть легко осаждены каждым методом.

Температура осаждения: ниже против выше

PVD, как правило, является низкотемпературным процессом по сравнению с большинством традиционных методов CVD. Это делает PVD подходящим для нанесения покрытий на материалы, которые не выдерживают высоких температур, например, на пластмассы.

Конформность пленки: прямая видимость против равномерной

PVD — это «техника прямой видимости». Испаренные атомы движутся по прямым линиям, что затрудняет равномерное покрытие сложных трехмерных форм.

CVD, однако, обладает высокой конформностью. Газы-прекурсоры могут обтекать сложные геометрии, обеспечивая равномерное покрытие всех поверхностей.

Чистота и сложность

PVD превосходно осаждает чрезвычайно чистые пленки элементов или сплавов, поскольку он просто переносит исходный материал. CVD может создавать более сложные соединения, такие как нитрид кремния или карбид вольфрама, которые было бы трудно произвести, а затем испарить в качестве источника PVD.

Правильный выбор для вашей цели

Конкретные требования вашего приложения будут определять, какой метод является лучшим.

• Если ваша основная задача — равномерное покрытие сложной 3D-детали: CVD — лучший выбор благодаря своей превосходной конформности.
• Если ваша основная задача — нанесение чистого металла или сплава на чувствительную к температуре подложку: PVD — лучший вариант из-за более низких температур обработки.
• Если ваша основная задача — создание сложного составного материала, такого как карбид или нитрид: CVD обеспечивает химический путь для синтеза этих материалов непосредственно на подложке.
• Если ваша основная задача — достижение максимально возможной плотности и адгезии пленки для металлического покрытия: Распылительное PVD часто является отраслевым стандартом.

В конечном итоге, понимание механизма — физического переноса против химического создания — является ключом к выбору правильного инструмента для вашей инженерной задачи.

Сводная таблица:

Характеристика	Физическое осаждение из паровой фазы (PVD)	Химическое осаждение из паровой фазы (CVD)
Исходный материал	Твердый источник/мишень	Газообразные прекурсоры
Механизм процесса	Физический перенос (твердое→газ→твердое)	Химическая реакция (газ→твердое)
Температура осаждения	Ниже (подходит для чувствительных к нагреву подложек)	Выше
Конформность покрытия	Прямая видимость (менее равномерное на сложных формах)	Высококонформное (равномерное на всех поверхностях)
Типичные применения	Чистые металлы/сплавы, чувствительные к температуре подложки	Сложные соединения (карбиды, нитриды), 3D-детали

Нужна помощь в выборе правильного метода осаждения для вашей лаборатории?

Понимание различий между PVD и CVD имеет решающее значение для достижения оптимальных результатов в ваших приложениях тонких пленок. Правильный выбор зависит от вашего конкретного материала, подложки и требований к производительности.

KINTEK специализируется на лабораторном оборудовании и расходных материалах, удовлетворяя все потребности вашей лаборатории. Наши эксперты могут помочь вам:

• Выбрать идеальную систему осаждения (PVD или CVD) для вашего конкретного применения
• Оптимизировать параметры процесса для превосходного качества и адгезии пленки
• Получить доступ к полному спектру высококачественных расходных материалов, включая мишени и прекурсоры

Позвольте нам помочь вам сделать правильный выбор для ваших исследовательских или производственных целей. Свяжитесь с нашими техническими специалистами сегодня для получения персонализированных рекомендаций и решений, адаптированных к требованиям вашей лаборатории.

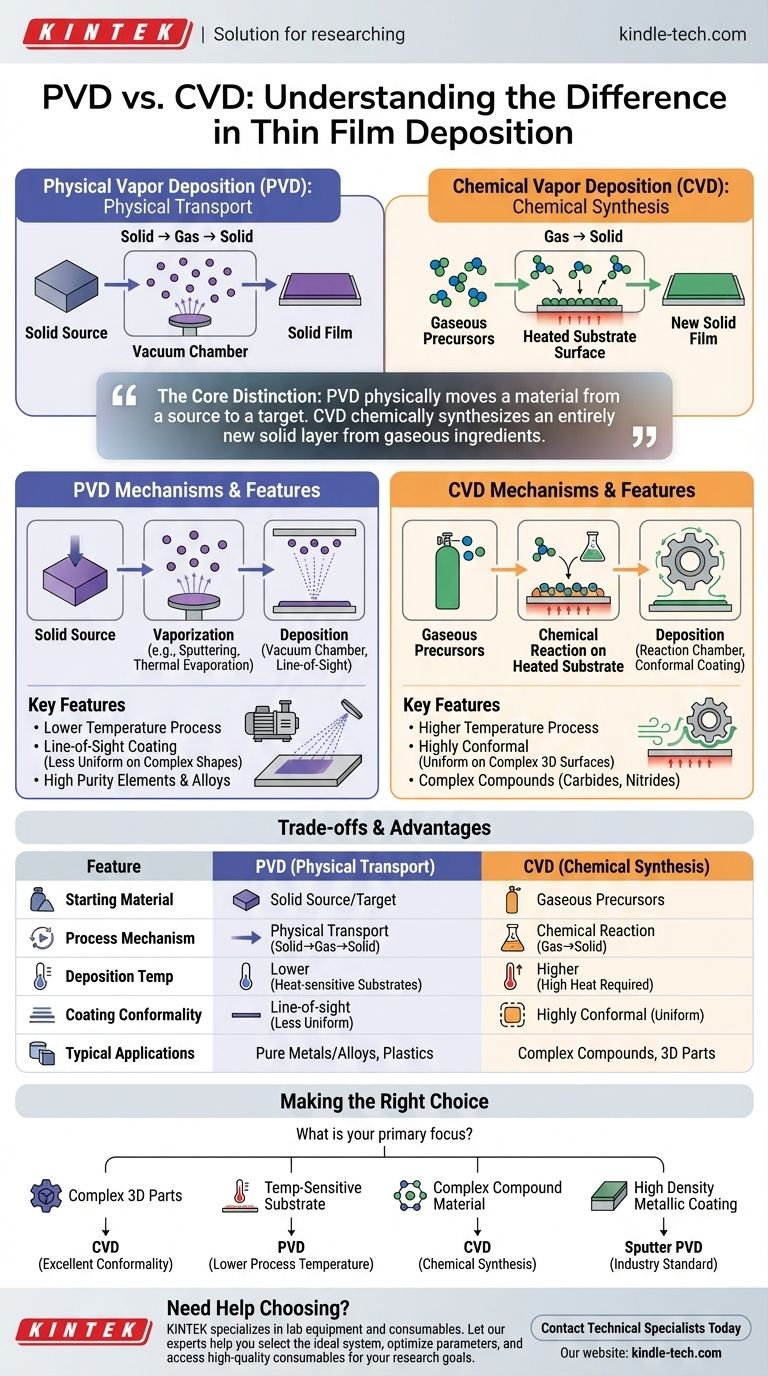

Визуальное руководство
