Реактор плазменного осаждения — это вакуумная камера с высокоточным управлением, предназначенная для выращивания тонких, прочных покрытий на поверхности с использованием ионизированного газа, известного как плазма. Это специализированная форма системы химического осаждения из газовой фазы (CVD), но с критическим отличием: вместо того, чтобы полагаться исключительно на высокую температуру для запуска химических реакций, она использует плазму для активации материалов покрытия. Это позволяет процессу осаждения происходить при значительно более низких температурах.
Основное назначение реактора плазменного осаждения — использовать энергию плазмы для расщепления газов-прекурсоров на реакционноспособные компоненты. Этот фундаментальный переход от высокой температуры к плазменной энергии позволяет наносить высокоэффективные тонкие пленки на термочувствительные материалы, такие как пластмассы и передовая электроника.
Деконструкция процесса плазменного осаждения
Чтобы понять реактор, вы должны сначала понять процесс, который он обеспечивает. Это мощная эволюция хорошо зарекомендовавшей себя промышленной технологии.
Основа: Химическое осаждение из газовой фазы (CVD)
В традиционном CVD деталь (или «подложка») помещается внутрь реакционной камеры.
Вводится определенный газ или пар, содержащий материал покрытия. Высокие температуры вызывают реакцию и разложение этого газа, оставляя твердый слой желаемого материала на поверхности детали.
Улучшение: Введение плазмы
Реактор плазменного осаждения добавляет еще один шаг: он генерирует плазму.
Плазму часто называют четвертым состоянием вещества. Это газ, который был ионизирован — обычно сильным электрическим полем — до тех пор, пока его атомы не распались на смесь заряженных ионов, электронов и высокореактивных нейтральных частиц, называемых радикалами.
Как плазма меняет игру
Огромная энергия, содержащаяся в плазме, обеспечивает энергию активации, необходимую для химических реакций.
Высокореактивные радикалы, образующиеся в плазме, легко связываются с поверхностью подложки, слой за слоем наращивая покрытие.
Поскольку плазма, а не тепло, движет реакцию, весь процесс может проходить при гораздо более низких температурах. Это самое важное преимущество технологии.

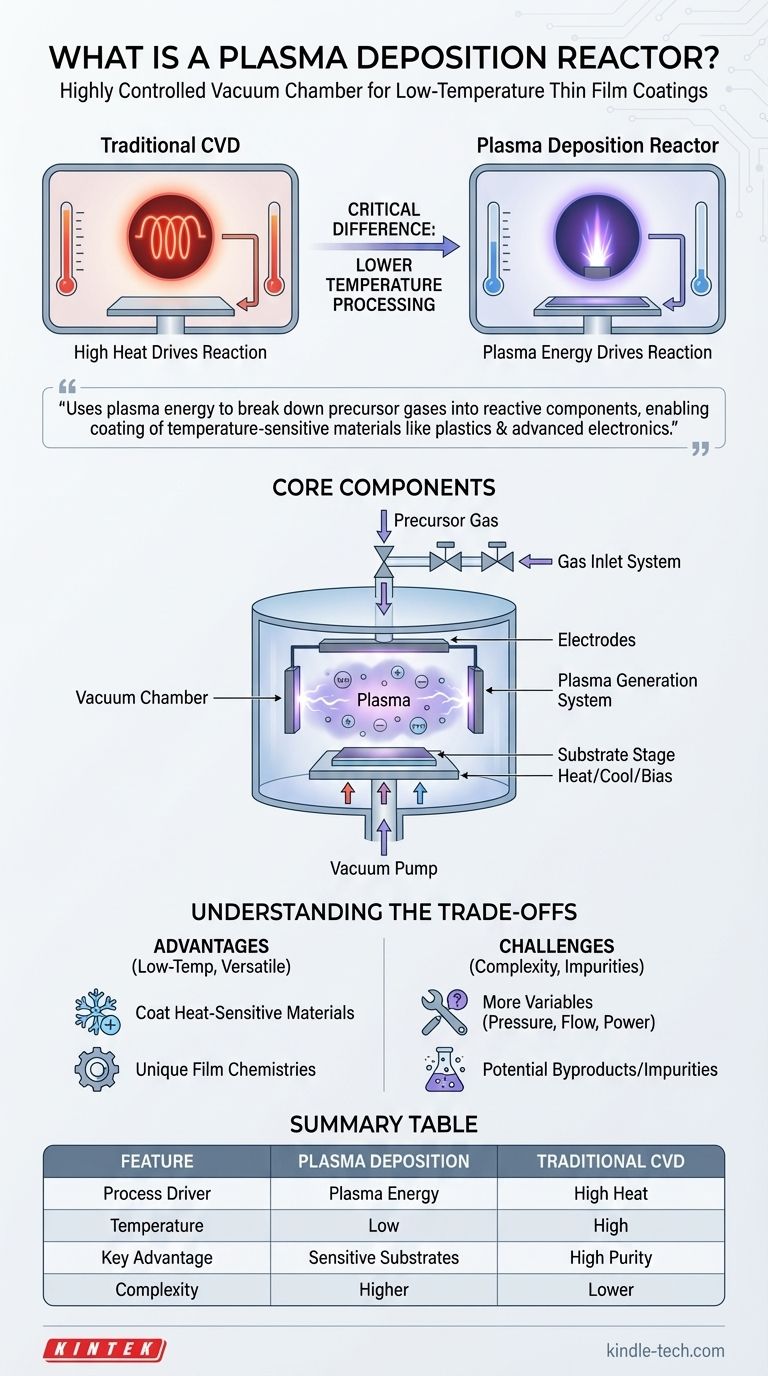

Основные компоненты реактора плазменного осаждения
Хотя конструкции различаются, почти все реакторы плазменного осаждения имеют общий набор функциональных компонентов.
Вакуумная камера
Это герметичный корпус («корпус котла»), где происходит весь процесс. Он откачивается до почти вакуумного состояния для удаления воздуха и других загрязняющих веществ, которые могут помешать реакции.
Система подачи газа
Прецизионно управляемая система клапанов и регуляторов массового расхода подает один или несколько газов-прекурсоров в камеру. Точная смесь и скорость потока этих газов определяют химический состав конечного покрытия.
Система генерации плазмы
Это сердце реактора. Обычно она состоит из электродов, подключенных к источнику питания (например, радиочастотному или постоянного тока). При активации она создает мощное электрическое поле, которое воспламеняет газ в светящуюся плазму.
Подложечный столик
Это место, куда помещается объект для нанесения покрытия. Этот столик часто может быть нагрет, охлажден или электрически смещен, чтобы дать инженерам дополнительный уровень контроля над конечными свойствами пленки, такими как ее плотность и адгезия.
Понимание компромиссов
Использование плазмы дает мощные преимущества, но также создает уникальные проблемы, которые необходимо решать.
Основное преимущество: Низкотемпературная обработка
Возможность наносить твердые, плотные покрытия на материалы, которые не выдерживают высокой температуры, является революционной. Это открывает возможности для применения в пластмассах, полимерах и сложных электронных устройствах.
Проблема: Сложность процесса
Плазменный процесс имеет больше переменных, чем термический. Инженеры должны точно контролировать давление газа, скорости потока газа, мощность ВЧ, частоту и температуру подложки. Небольшое отклонение любого параметра может значительно изменить характеристики покрытия.
Ограничение: Потенциальные примеси
Химические реакции в плазме сложны и могут создавать непреднамеренные побочные продукты. Например, при использовании углеводородного газа атомы водорода могут внедряться в конечную пленку, что может повлиять на ее твердость или оптические свойства. Это требует тщательной настройки процесса для смягчения последствий.
Правильный выбор для вашей цели
Решение об использовании плазменного процесса полностью зависит от свойств вашей подложки и желаемого результата покрытия.
- Если ваша основная цель — нанесение покрытия на термочувствительные материалы: Плазменное осаждение часто является единственным жизнеспособным выбором, поскольку оно обходит необходимость в разрушительных высокотемпературных реакциях.
- Если ваша основная цель — максимальная чистота и плотность пленки: Традиционное высокотемпературное CVD может быть превосходным для некоторых материалов, поскольку экстремальное тепло может помочь создать более совершенную кристаллическую структуру с меньшим количеством примесей.
- Если ваша основная цель — универсальность и новые материалы: Плазменное осаждение превосходит другие методы, позволяя создавать уникальные химические составы пленок из комбинаций газов, которые не реагировали бы в одних только термических условиях.
В конечном итоге, плазменный реактор является критически важным инструментом для современной материаловедения, позволяя создавать передовые покрытия, которые иначе было бы невозможно получить.
Сводная таблица:
| Характеристика | Реактор плазменного осаждения | Традиционное CVD |
|---|---|---|
| Драйвер процесса | Энергия плазмы | Высокая температура |
| Температура | Низкая (идеально для чувствительных подложек) | Высокая |
| Ключевое преимущество | Покрывает пластмассы и электронику | Высокая чистота пленки |
| Сложность | Выше (больше переменных для контроля) | Ниже |
