По своей сути, механизм работы химического осаждения из газовой фазы (CVD) — это процесс, при котором твердый материал строится атом за атомом на поверхности. Газы-прекурсоры, содержащие необходимые химические элементы, вводятся в реакционную камеру, где они разлагаются и реагируют на нагретом объекте, известном как подложка, образуя высокочистую твердую тонкую пленку.
Существенный принцип CVD заключается не просто в нанесении покрытия на поверхность, а в проведении контролируемой химической реакции непосредственно на этой поверхности. Он использует энергию — обычно тепло или плазму — для разрушения определенных молекул газа и повторной сборки их составляющих атомов в новый твердый материал.
Основополагающие принципы: Строительство от атома к целому
Чтобы по-настоящему понять CVD, вы должны рассматривать его как форму химического синтеза, происходящего в строго контролируемой среде. Он основан на трех фундаментальных компонентах, работающих согласованно.
Газ-прекурсор: Исходные ингредиенты
Газ-прекурсор (или газ-реагент) — это летучее соединение, содержащее атомы, которые вы хотите осадить. Эти газы являются исходными строительными блоками для конечной пленки.
Например, при создании синтетических алмазов используется газ, богатый углеродом, такой как метан (CH₄). Этот газ доставляет необходимые атомы углерода в камеру.
Подложка: Холст для роста
Подложка — это материал, на котором выращивается тонкая пленка. Это не просто пассивный держатель; ее поверхность обеспечивает физическую основу для пленки.
Крайне важно, что подложка нагревается до определенной высокой температуры. Это тепло обеспечивает энергию, необходимую для протекания химических реакций, и часто делает саму подложку катализатором процесса осаждения.
Источник энергии: Зажигание для реакции
Для разрыва прочных молекулярных связей в газах-прекурсорах требуется значительное количество энергии. Это «зажигание», которое инициирует весь процесс.
Наиболее распространенным источником энергии является тепло, при этом подложка часто нагревается до температур 800°C и выше. В других вариантах плазма, лазеры или горячие нити используются для ионизации газа, расщепляя его на более реактивные компоненты при более низких общих температурах.
Пошаговое описание процесса CVD
Механизм CVD можно рассматривать как последовательность четырех различных физических и химических событий.
Шаг 1: Введение и транспортировка газа
Газы-прекурсоры, часто смешанные с инертным газом-носителем, вводятся в герметичную реакционную камеру с точно контролируемой скоростью потока. Эти газы транспортируются к нагретой подложке.
Шаг 2: Активация и разложение
По мере того как газы-прекурсоры приближаются к горячей подложке или контактируют с ней, энергия разрушает их. Молекулы разлагаются на высокореактивные атомы, радикалы или ионы.
Шаг 3: Поверхностная реакция и рост пленки
Эти реактивные частицы адсорбируются (прилипают) на поверхности подложки. Химическая реакция происходит непосредственно на этой поверхности, образуя стабильный твердый материал.
Этот новый материал систематически наращивается, часто в виде кристаллических слоев, создавая желаемую тонкую пленку. Для роста алмазов чистые атомы углерода из разложившегося метана присоединяются к «затравочному» кристаллу алмаза.
Шаг 4: Удаление побочных продуктов
Химические реакции на поверхности также создают газообразные побочные продукты. Эти отработанные газы непрерывно откачиваются из камеры для поддержания чистоты среды и предотвращения загрязнения растущей пленки.
Понимание критических факторов контроля
Конечные свойства пленки CVD не случайны; они являются прямым результатом тщательного контроля переменных процесса. Неправильное управление этими факторами является наиболее распространенной причиной отказа.
Температура подложки
Температура, возможно, является самым важным параметром. Она определяет скорость химической реакции и влияет на структуру, плотность и чистоту пленки. Неправильная температура может привести к плохой адгезии или образованию совершенно другого материала.
Поток газа и давление
Скорость потока прекурсора и газов-носителей, а также давление в камере определяют концентрацию реагентов, доступных на поверхности подложки. Этот контроль критически важен для достижения равномерной скорости осаждения по всей подложке.
Химия прекурсора
Выбор газа-прекурсора принципиально определяет конечный продукт. Химия должна быть выбрана не только по содержащимся в ней элементам, но и по ее поведению при разложении при желаемой температуре и давлении процесса.
Правильный выбор для вашей цели
Понимание механизма CVD позволяет адаптировать процесс к вашему конкретному применению.
- Если ваша основная цель — создание высокочистых кристаллических пленок (например, полупроводниковых слоев или синтетических алмазов): Вы должны отдавать приоритет чрезвычайно высоким температурам подложки, точному контролю потока газа и газам-прекурсорам сверхвысокой чистоты.
- Если ваша основная цель — нанесение покрытия на термочувствительный материал (например, некоторые полимеры): Вам следует изучить плазменно-усиленное CVD (PECVD), которое использует энергоэффективную плазму для активации газов, что позволяет осаждать при значительно более низких температурах.
- Если ваша основная цель — получение толстых, долговечных промышленных покрытий: Традиционное термическое CVD является отличным выбором, поскольку его более высокие температуры и условия давления часто способствуют более быстрым темпам роста для прочных пленок.
Освоив эти фундаментальные принципы, вы сможете превращать простые газы в передовые, высокопроизводительные материалы с поразительной точностью.
Сводная таблица:
| Ключевой компонент | Роль в процессе CVD |
|---|---|
| Газ-прекурсор | Поставляет исходные атомы (например, метан для углерода) для образования пленки |
| Подложка | Действует как нагретая поверхность, где происходят химические реакции и рост пленки |
| Источник энергии | Разрушает молекулы газа с помощью тепла или плазмы, чтобы обеспечить реакции |
| Этапы процесса | 1. Транспортировка газа 2. Активация 3. Поверхностная реакция 4. Удаление побочных продуктов |
Готовы применить технологию CVD в вашей лаборатории? KINTEK специализируется на лабораторном оборудовании и расходных материалах для точного осаждения тонких пленок. Независимо от того, нужны ли вам высокочистые газы-прекурсоры, подложки с контролируемой температурой или энергоэффективные плазменные системы, мы предлагаем индивидуальные решения для исследований в области полупроводников, покрытий и материалов. Свяжитесь с нами сегодня, чтобы обсудить, как наш опыт в CVD может расширить возможности вашей лаборатории!

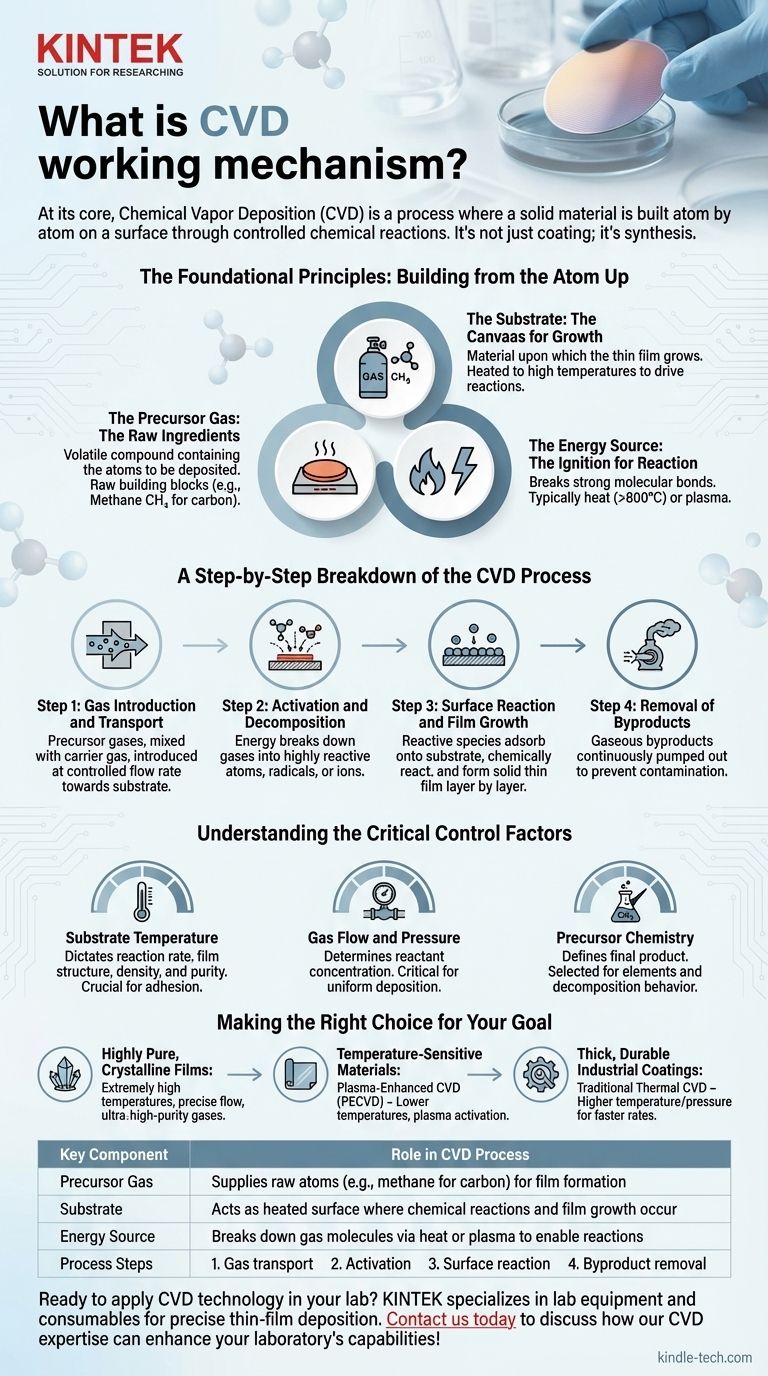

Визуальное руководство
