По своей сути, химическое осаждение из газовой фазы (ХОГФ) — это высококонтролируемый производственный процесс, используемый для выращивания чрезвычайно тонких, высокочистых твердых пленок на поверхности из газообразного состояния. В производстве полупроводников это означает точное наслоение материалов на кремниевую пластину. Реактивные прекурсорные газы вводятся в вакуумную камеру, где они вступают в химическую реакцию, разлагаются и связываются с поверхностью пластины, создавая интегральную схему слой за слоем на атомарном уровне.
Химическое осаждение из газовой фазы — это не просто техника нанесения покрытий; это фундаментальный архитектурный процесс для создания микросхемы. Он использует контролируемые химические реакции для построения основных изоляционных, полупроводниковых и проводящих слоев, которые определяют все современные электронные устройства.
Фундаментальный процесс ХОГФ: от газа к твердой пленке
Чтобы понять важность ХОГФ, мы должны сначала понять его механику. Процесс превращает газообразные ингредиенты в твердую, функциональную часть микросхемы посредством нескольких критических шагов.
Среда реакционной камеры
Весь процесс происходит внутри герметичной камеры осаждения. Условия внутри этой камеры, такие как температура, давление и поток газа, контролируются с предельной точностью. Подложка, обычно кремниевая пластина, помещается внутрь и нагревается.
Введение прекурсоров
Один или несколько летучих газов, известных как прекурсоры, вводятся в камеру. Эти газы содержат специфические атомы, необходимые для получения желаемой пленки — например, для создания пленки диоксида кремния используются прекурсоры, содержащие кремний и кислород.
Поверхностная химическая реакция
Высокая температура пластины обеспечивает энергию, необходимую для запуска химической реакции. Прекурсорные газы реагируют или разлагаются непосредственно на горячей поверхности пластины, разрывая свои химические связи и осаждая желаемый твердый материал.
Рост пленки и удаление побочных продуктов
По мере осаждения атомов на поверхность они образуют тонкую, плотную и твердую пленку. Этот слой со временем наращивается до точно контролируемой толщины. Любые нежелательные газообразные побочные продукты реакции непрерывно удаляются из камеры вакуумной системой.
Почему ХОГФ критически важен для производства полупроводников
ХОГФ является одной из наиболее широко используемых технологий в полупроводниковой промышленности, поскольку она обеспечивает контроль, необходимый для создания сложных микроскопических структур. Она используется не только для одной цели, но и для создания нескольких различных типов основных слоев.
Создание изоляционных слоев
Микроскопические компоненты на чипе должны быть электрически изолированы друг от друга для предотвращения коротких замыканий. ХОГФ используется для осаждения высококачественных изоляционных (диэлектрических) пленок, таких как диоксид кремния (SiO₂) и нитрид кремния (Si₃N₄), для этой цели.
Создание проводящих и полупроводниковых путей
Процесс также важен для осаждения поликремния, ключевого материала, используемого для формирования «затвора» транзистора, который включает и выключает его. Другие варианты ХОГФ используются для осаждения металлических пленок, таких как вольфрам, которые действуют как проводка, соединяющая миллионы транзисторов.
Обеспечение миниатюризации устройств
Мощь ХОГФ заключается в ее точности. Она позволяет инженерам осаждать пленки, которые идеально однородны и исключительно тонки, часто всего несколько нанометров толщиной. Этот контроль на атомарном уровне делает возможным постоянное уменьшение размера транзисторов, делая устройства более мощными и экономичными.
Понимание компромиссов и проблем
Хотя ХОГФ является мощным процессом, он сложен и сопряжен с неотъемлемыми инженерными проблемами, которыми необходимо тщательно управлять.
Контроль чистоты и загрязнений
Весь процесс чрезвычайно чувствителен к примесям. Даже следовые количества нежелательных элементов в прекурсорных газах или камере могут испортить электрические свойства пленки и сделать микросхему бесполезной.
Контроль однородности и толщины
Достижение идеально равномерной толщины пленки по всей 300-мм кремниевой пластине является серьезной проблемой. Неоднородность может привести к колебаниям производительности устройства по всей микросхеме, влияя на выход годных изделий и надежность.
Высокий тепловой бюджет
Многие процессы ХОГФ требуют очень высоких температур. Это тепло потенциально может повредить или изменить другие слои, которые уже были изготовлены на пластине, что вынуждает инженеров тщательно планировать последовательность производственных этапов.
Управление опасными побочными продуктами
Химические реакции при ХОГФ часто производят летучие побочные продукты, которые могут быть коррозионными, легковоспламеняющимися или токсичными. Эти материалы требуют сложной обработки и вытяжных систем для обеспечения безопасности и соблюдения экологических норм.
Правильный выбор для вашей цели
Конкретный вариант ХОГФ выбирается исключительно в зависимости от желаемого материала и его роли в интегральной схеме.
- Если ваша основная цель — создание высококачественных изоляторов: Процессы оптимизированы для осаждения таких материалов, как диоксид кремния или нитрид кремния, с отличными диэлектрическими свойствами для предотвращения утечки тока.
- Если ваша основная цель — формирование затворов транзисторов: ХОГФ поликремния используется для создания затворных структур, которые с предельной точностью контролируют поток тока.
- Если ваша основная цель — разводка чипа: Процессы металлического ХОГФ используются для заполнения крошечных траншей и переходных отверстий, формируя сложную сеть межсоединений, которые соединяют все компоненты.
В конечном счете, освоение химического осаждения из газовой фазы является фундаментальным для изготовления сложной многослойной архитектуры каждой современной микросхемы.
Сводная таблица:
| Применение ХОГФ | Ключевой осаждаемый материал | Основная функция в чипе |
|---|---|---|
| Изоляционные слои | Диоксид кремния (SiO₂), Нитрид кремния (Si₃N₄) | Электрически изолировать компоненты для предотвращения коротких замыканий |
| Затворы транзисторов | Поликремний | Формирование затворной структуры, которая контролирует поток тока в транзисторах |
| Разводка чипа (межсоединения) | Металлы (например, вольфрам) | Создание проводящих путей, которые соединяют миллионы транзисторов |
Готовы улучшить свои полупроводниковые или лабораторные процессы? Точность и контроль ХОГФ являются основополагающими для передового производства. KINTEK специализируется на высококачественном лабораторном оборудовании и расходных материалах, предоставляя надежные инструменты, необходимые для осаждения, анализа материалов и многого другого. Позвольте нашим экспертам помочь вам достичь превосходных результатов. Свяжитесь с нашей командой сегодня, чтобы обсудить ваши конкретные лабораторные требования!

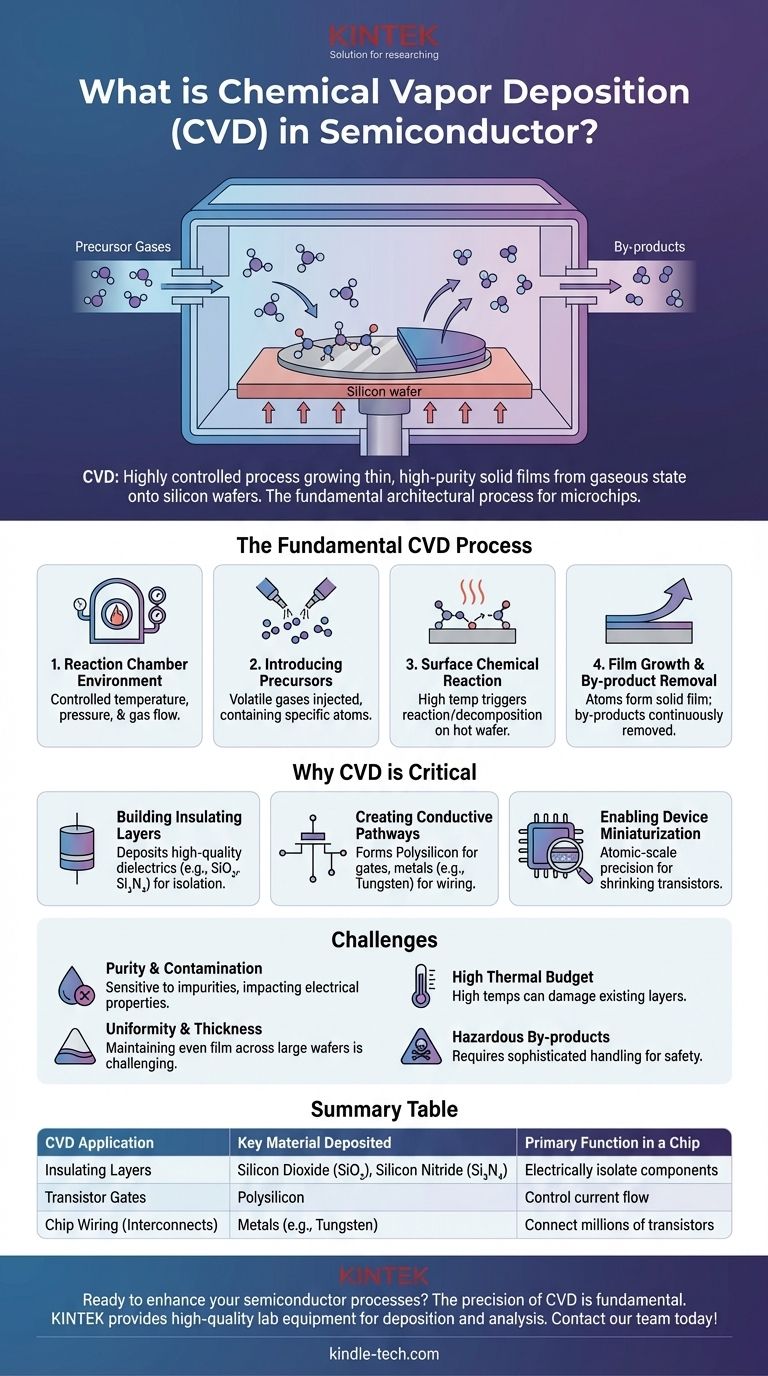

Визуальное руководство
