Какой пример химического осаждения из паровой фазы (CVD)? Создание микросхем, питающих наш мир

Классическим примером химического осаждения из паровой фазы (CVD) является создание сверхчистых пленок диоксида кремния (SiO₂), которые служат критически важными изоляторами при производстве каждой современной микросхемы. Этот процесс включает подачу специфических газов, таких как силан (SiH₄) и кислород (O₂), в высокотемпературный реактор, где они химически реагируют на поверхности кремниевой пластины, наращивая идеальный, однородный слой стекла по одной молекуле за раз.

По своей сути, химическое осаждение из паровой фазы — это высококонтролируемый метод создания твердого материала из газа. Думайте об этом не как о покраске поверхности, а как о подаче химических ингредиентов в виде пара, которые вступают в реакцию и формируют новую твердую пленку непосредственно на этой поверхности с атомной точностью.

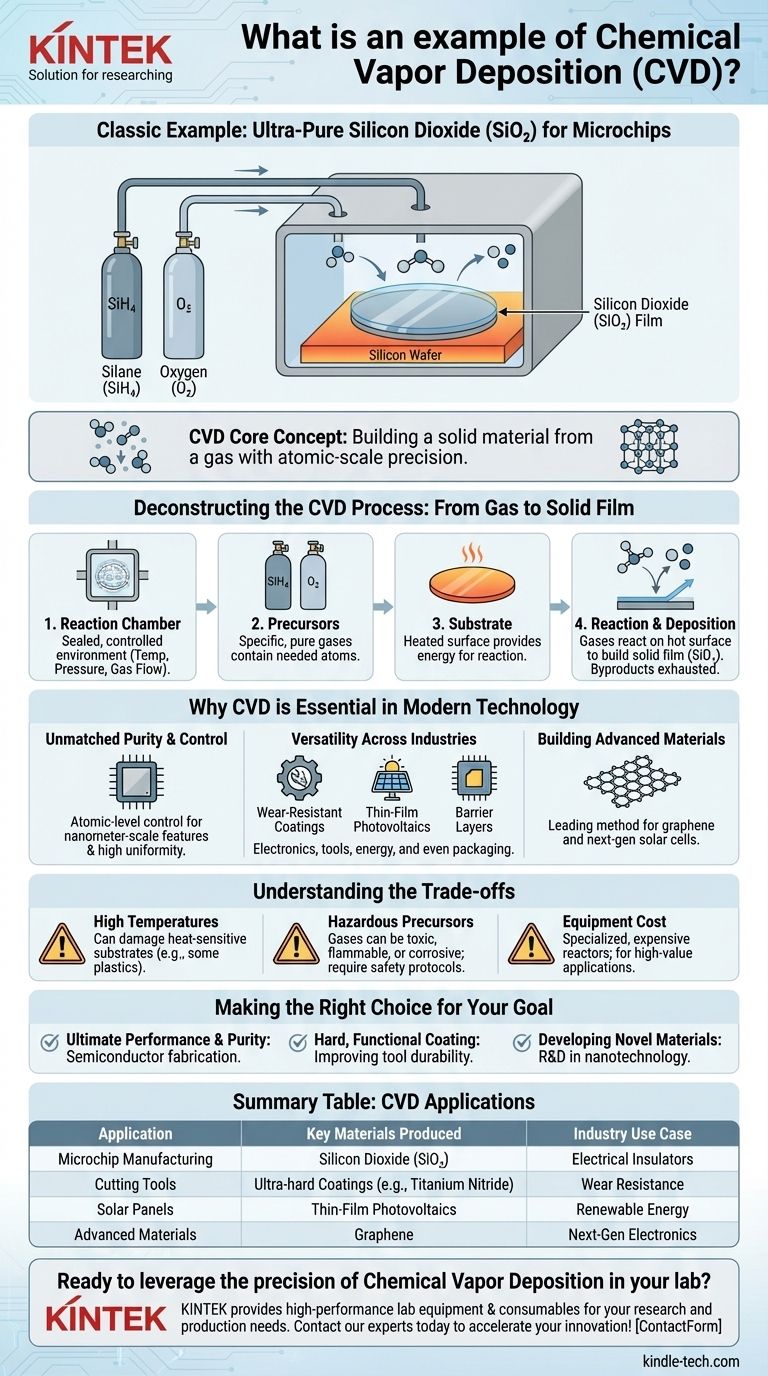

Деконструкция процесса CVD: от газа к твердой пленке

Чтобы по-настоящему понять CVD, рассмотрим пример нанесения пленки диоксида кремния на кремниевую пластину — фундаментальный шаг в создании транзисторов, питающих ваш телефон и компьютер.

Реакционная камера

Весь процесс происходит внутри герметичного реактора с контролируемой атмосферой. Эта камера позволяет точно контролировать температуру, давление и поток газов, гарантируя, что нежелательные загрязнители не повлияют на реакцию.

Газообразные ингредиенты (Прекурсоры)

В камеру подаются по трубам специфические, сверхчистые газы, известные как прекурсоры. В нашем примере основными прекурсорами являются газ силан (соединение кремния и водорода) и кислород. Эти газы содержат атомы, необходимые для конечной пленки (кремний и кислород).

Нагретая поверхность (Подложка)

Внутри реактора кремниевая пластина, или подложка, нагревается до высокой температуры, часто до нескольких сотен градусов Цельсия. Этот нагрев нужен не просто для тепла; он обеспечивает критическую энергию, необходимую для разрыва химических связей в газах-прекурсорах и запуска реакции.

Химическая реакция и осаждение

Когда газы-прекурсоры протекают по горячей поверхности пластины, тепловая энергия запускает химическую реакцию. Молекулы силана и кислорода реагируют, образуя твердый диоксид кремния (SiO₂), который осаждается на пластине в виде тонкой, однородной пленки. Газообразные побочные продукты, такие как водяной пар, затем выводятся из камеры.

Почему CVD незаменим в современных технологиях

Этот, казалось бы, сложный процесс является краеугольным камнем передового производства по нескольким ключевым причинам. Он предлагает уровень контроля, с которым не могут сравниться другие методы.

Непревзойденная чистота и контроль

Поскольку пленка строится непосредственно из химической реакции, процесс дает материалы исключительно высокой чистоты и однородности. Этот контроль на атомном уровне является обязательным условием для создания нанометровых структур современного полупроводникового устройства.

Универсальность в различных отраслях

Хотя CVD незаменим для электроники, его применение чрезвычайно широко. Он используется для нанесения сверхтвердых, износостойких покрытий на режущие инструменты, создания тонкопленочных фотоэлектрических слоев в солнечных элементах и даже для нанесения микроскопических барьерных слоев внутри пакетов с чипсами, которые сохраняют их свежими.

Создание передовых материалов

CVD находится на переднем крае материаловедения. Это ведущий метод получения больших, высококачественных листов графена, и он используется для разработки материалов нового поколения, таких как печатные солнечные элементы.

Понимание компромиссов

Несмотря на свою мощь, CVD не является универсальным решением. Его точность сопряжена со специфическими требованиями и ограничениями, которые важно понимать.

Требования к высокой температуре

Многие процессы CVD требуют повышенных температур. Это может препятствовать его использованию на подложках, которые могут расплавиться, деформироваться или быть повреждены теплом, например, на многих пластмассах.

Сложные и опасные прекурсоры

Газы-прекурсоры, используемые в CVD, могут быть токсичными, легковоспламеняющимися или коррозионными. Это требует сложных протоколов безопасности, оборудования для обращения и систем очистки отработанных газов, что увеличивает сложность эксплуатации.

Стоимость и сложность оборудования

Реакторы CVD — это высокоспециализированное и дорогостоящее оборудование. Инвестиции и опыт, необходимые для их эксплуатации и обслуживания, означают, что этот процесс обычно резервируется для применений с высокой стоимостью или высокой производительностью.

Выбор правильного решения для вашей цели

Понимание того, когда и почему использовать CVD, зависит от требуемой производительности конечного продукта.

• Если ваша основная цель — максимальная производительность и чистота: CVD является отраслевым стандартом для таких применений, как производство полупроводников, где даже малейший дефект может привести к сбою.
• Если ваша основная цель — создание твердого функционального покрытия: CVD — отличный выбор для повышения долговечности и срока службы инструментов и механических компонентов.
• Если ваша основная цель — разработка новых материалов: Точный контроль, обеспечиваемый CVD, делает его незаменимым инструментом для исследований и разработок в таких областях, как нанотехнологии и передовая электроника.

В конечном счете, химическое осаждение из паровой фазы — это основополагающий производственный процесс, который позволяет нам строить современный мир с самого атома.

Сводная таблица:

Применение CVD	Ключевые производимые материалы	Применение в отрасли
Производство микросхем	Диоксид кремния (SiO₂)	Электрические изоляторы
Режущие инструменты	Сверхтвердые покрытия (например, нитрид титана)	Износостойкость
Солнечные панели	Тонкопленочные фотоэлементы	Возобновляемая энергия
Передовые материалы	Графен	Электроника нового поколения
