В мире передового производства распыляемая мишень — это исходный материал, используемый для создания ультратонкого пленочного покрытия на другом объекте, известном как подложка. Это твердый, высокочистый блок или пластина из желаемого материала покрытия. В процессе распыления эта мишень бомбардируется заряженными ионами, которые физически выбивают атомы с ее поверхности и осаждают их на подложку для формирования пленки.
Распыляемая мишень — это больше, чем просто кусок сырья; это фундаментальная отправная точка тонкой пленки. Ее чистота, состав и физическая форма в сочетании с параметрами процесса распыления напрямую определяют качество, однородность и производительность конечного покрытия.
Роль мишени в процессе распыления
Чтобы понять мишень, вы должны сначала понять процесс, который она обеспечивает. Распыление — это метод физического осаждения из паровой фазы (PVD), используемый в таких отраслях, как полупроводники, оптика и медицинские устройства.
Как работает распыление
Процесс происходит внутри вакуумной камеры. После снижения давления вводится небольшое количество инертного газа, обычно аргона.
На мишень подается высокое напряжение, в результате чего она функционирует как катод. Это напряжение воспламеняет газ аргон, создавая светящуюся плазму из положительных ионов и электронов.
Эти положительно заряженные ионы аргона затем с огромной силой ускоряются к отрицательно заряженной мишени.
Цикл бомбардировки и осаждения
Удар этих высокоэнергетических ионов по поверхности мишени представляет собой чисто физическое столкновение. Он обладает достаточной силой, чтобы выбить или «распылить» отдельные атомы из материала мишени.
Эти выброшенные атомы перемещаются по камере низкого давления и оседают на подложке (например, на кремниевой пластине или линзе), постепенно наращивая тонкую, однородную пленку атом за атомом.
Физические характеристики мишени
Распыляемые мишени обычно изготавливаются в виде плоских дисков или прямоугольных пластин. Их площадь поверхности должна быть больше, чем предполагаемая область бомбардировки, чтобы защитить другие компоненты внутри системы осаждения.

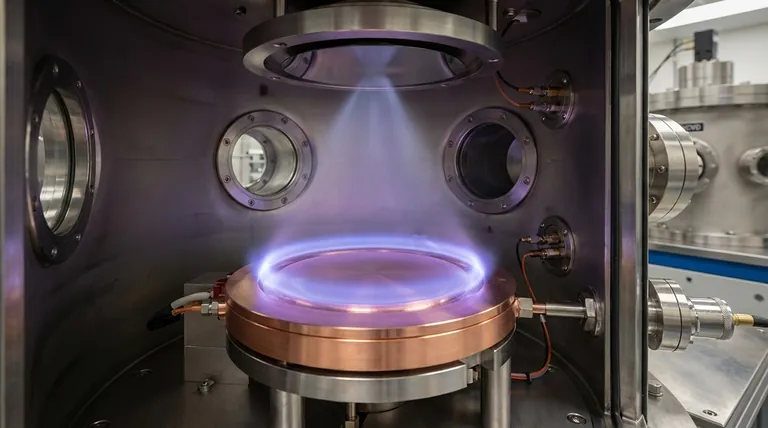

Со временем области мишени, наиболее интенсивно поражаемые ионным пучком, будут эродировать быстрее, часто образуя отчетливую канавку, известную как «гоночная трасса».
Ключевые факторы, влияющие на качество пленки
Сама мишень является первой переменной в успешном покрытии. Однако ее взаимодействие с условиями процесса действительно определяет характеристики конечной пленки.
Чистота и состав мишени
Конечная пленка может быть такой же чистой, как и ее источник. Поэтому чистота распыляемой мишени критически важна. Любые примеси в материале мишени будут распыляться вместе с желаемыми атомами и включаться в растущую пленку, потенциально ухудшая ее характеристики.
Давление процесса
Распыление требует более высокого рабочего давления (от 10⁻² до 10⁻³ Торр), чем другие методы, такие как термическое испарение. Это необходимо для поддержания плазмы.
Это более высокое давление сокращает «среднюю длину свободного пробега» — среднее расстояние, которое атом может пройти до столкновения с молекулой газа. Эти столкновения могут рандомизировать угол прихода атомов на подложку, что может влиять на микроструктуру пленки.
Контроль толщины пленки
Толщина осажденной пленки является прямой функцией времени и мощности. Поддерживая постоянную скорость осаждения (стабильная плазма и уровень мощности), конечная толщина точно контролируется продолжительностью процесса. Как только желаемая толщина достигнута, питание отключается, плазма гаснет, и осаждение прекращается.
Понимание компромиссов
Хотя распыление является мощным процессом, оно имеет определенные преимущества и ограничения, которые должен понимать технический специалист.
Распыление против испарения
В отличие от термического испарения, которое может работать в очень высоком вакууме, потребность распыления в технологическом газе вводит потенциальный недостаток. Молекулы газа могут задерживаться или поглощаться растущей пленкой.
Это может быть источником загрязнения или может изменять структурные свойства пленки, что является фактором, которым необходимо тщательно управлять.
Проблема однородности
Эффект «гоночной трассы», при котором мишень эродирует неравномерно, означает, что материал распыляется неравномерно по всей поверхности мишени.
Для достижения высокооднородного покрытия на подложке этот эффект обычно компенсируется вращением подложки во время осаждения. Это гарантирует, что все части подложки одинаково подвергаются воздействию потока распыленных атомов.
Контроль осаждения материала
Процесс распыления обеспечивает отличный контроль над скоростью осаждения и может использоваться для широкого спектра материалов, включая сплавы и соединения. Эта универсальность является ключевой причиной его широкого распространения в сложном производстве.
Как применить это к вашему проекту
Выбор мишени и параметров процесса полностью определяется желаемыми свойствами вашей тонкой пленки.
- Если ваша основная цель — высокочистые пленки: Вашим главным приоритетом должно быть получение сертифицированной, высокочистой распыляемой мишени и поддержание исключительно чистой вакуумной среды.
- Если ваша основная цель — равномерная толщина: Убедитесь, что ваша система распыления оснащена вращением подложки для компенсации присущей неравномерности эрозии мишени.
- Если ваша основная цель — определенная стехиометрия для составной пленки: Вам может потребоваться использовать такие методы, как реактивное распыление (введение реактивного газа) или совместное распыление из нескольких мишеней для достижения правильного химического состава.
В конечном итоге, рассмотрение распыляемой мишени как фундаментального источника вашей пленки позволяет вам контролировать весь процесс осаждения с большей проницательностью и точностью.
Сводная таблица:
| Ключевой аспект | Описание |
|---|---|
| Основная функция | Исходный материал для физического осаждения из паровой фазы (PVD) тонких пленок |
| Процесс | Бомбардировка ионами для выбивания атомов, которые покрывают подложку |
| Ключевые влияния | Определяет чистоту, однородность и производительность пленки |
| Распространенные формы | Плоские диски или прямоугольные пластины из высокочистых материалов |
| Критический фактор | Чистота и состав имеют первостепенное значение для качества конечной пленки |
