Сопротивление нагревательного элемента определяется четырьмя основными физическими факторами: материалом, из которого он изготовлен, его длиной, площадью поперечного сечения (толщиной) и рабочей температурой. Эти переменные не являются независимыми; это взаимосвязанные рычаги, которые инженеры используют для достижения определенной и предсказуемой теплоотдачи при заданном электрическом питании.
Основной принцип заключается не в том, чтобы просто минимизировать или максимизировать сопротивление. Цель состоит в том, чтобы спроектировать определенное значение сопротивления, которое в сочетании с требуемым напряжением даст точную мощность (теплоотдачу), необходимую для применения, как это определено законом Ома и формулой мощности (P = V²/R).
Основные факторы сопротивления
Чтобы понять, как проектируется нагревательный элемент, полезно представить электричество как воду, текущую по трубе. Сопротивление — это все, что препятствует этому потоку.
Материал (Удельное сопротивление)
Каждый проводящий материал обладает присущим свойством, называемым удельным сопротивлением (обозначается как ρ, ро), которое измеряет, насколько сильно он противодействует потоку электрического тока.
Материалы, такие как сплавы никеля и хрома (нихром), популярны, потому что они обладают высоким удельным сопротивлением и устойчивы к окислению при высоких температурах. Вольфрам и молибден используются для еще более высоких температур.
Площадь поперечного сечения (Толщина)
Площадь поперечного сечения элемента — это его толщина или диаметр. Это один из наиболее важных факторов проектирования.
Более толстый провод подобен более широкой трубе — он имеет большую площадь поперечного сечения, что снижает его сопротивление и позволяет протекать большему току при заданном напряжении.
И наоборот, более тонкий провод имеет меньшую площадь поперечного сечения, что увеличивает его сопротивление и ограничивает ток.
Длина
Длина нагревательного элемента прямо пропорциональна его общему сопротивлению.
Более длинный провод заставляет электроны проходить большее расстояние через резистивный материал, увеличивая общее противодействие потоку. Это похоже на проталкивание воды через более длинную трубу, что приводит к большему трению и потере давления.
Вот почему элементы с высоким сопротивлением часто бывают очень длинными и плотно свернутыми, чтобы поместиться в небольшом пространстве.
Температура
Для большинства материалов нагревательных элементов сопротивление увеличивается с повышением температуры. Это свойство известно как температурный коэффициент сопротивления.
По мере нагревания элемента его атомы колеблются более энергично, что затрудняет прохождение электронов. Это изменение должно быть учтено в конструкциях, требующих точного контроля температуры, поскольку сопротивление элемента в «холодном» состоянии будет ниже, чем его сопротивление при целевой рабочей температуре.
Понимание компромиссов
Выбор правильных параметров для нагревательного элемента включает в себя балансирование конкурирующих физических и экономических ограничений. Сопротивление является результатом этих проектных решений.
Выходная мощность против потребляемого тока
Для высокомощных применений (например, электрической печи) необходим толстый элемент с низким сопротивлением. Он позволяет протекать большому току, генерируя значительное тепло (P = I²R).
Однако этот высокий ток требует надежного источника питания и более толстой, более дорогой проводки во всей цепи для безопасной работы с нагрузкой.
Целевое сопротивление против физического пространства
Для достижения высокого значения сопротивления в низкопотребляющих приложениях (например, в греющем одеяле) требуется очень длинный и тонкий провод.
Проблема тогда становится механической: как уместить этот длинный, хрупкий провод в доступном физическом пространстве, не повредив его. Вот почему навивка является почти универсальным конструктивным решением.
Производительность против стоимости материала
Нихром обеспечивает превосходный баланс высокого удельного сопротивления, долговечности и стоимости для многих распространенных применений.
Для экстремально высокотемпературных сред, таких как вакуумная печь, требуются такие материалы, как вольфрам или молибден. Хотя их производительность превосходна при этих температурах, они значительно дороже и могут быть более хрупкими, что усложняет производственный процесс.
Сделайте правильный выбор для вашей цели
Идеальная конструкция нагревательного элемента диктуется исключительно специфическими требованиями применения к теплоотдаче, рабочему напряжению и физическому форм-фактору.
- Если ваш основной фокус — максимальная теплоотдача (например, печь или муфель): Ваша конструкция будет отдавать предпочтение элементу с низким сопротивлением, достигаемому за счет использования материала с умеренным удельным сопротивлением и большой площадью поперечного сечения (толстый провод).
- Если ваш основной фокус — низкий, контролируемый нагрев при стандартном напряжении (например, напольный обогреватель или тостер): Ваша конструкция потребует более высокого сопротивления для ограничения тока, достигаемого за счет использования длинного, тонкого провода из сплава с высоким удельным сопротивлением, такого как нихром.
- Если ваш основной фокус — компактный размер и эффективность (например, фен): Вы будете использовать свернутый провод с высоким удельным сопротивлением, чтобы достичь необходимого сопротивления в малом объеме, полагаясь на принудительную подачу воздуха для эффективной передачи тепла.
Освоение этих переменных дает вам точный контроль над тепловыми характеристиками вашей конструкции.
Сводная таблица:
| Фактор | Влияние на сопротивление | Цель проектирования |
|---|---|---|
| Материал (Удельное сопротивление) | Более высокое удельное сопротивление = Более высокое сопротивление | Выбор сплавов (например, нихрома) для конкретных температурных потребностей |
| Площадь поперечного сечения | Большая площадь = Меньшее сопротивление | Регулировка толщины провода для целевого тока/мощности |
| Длина | Большая длина = Более высокое сопротивление | Использование навивки для размещения требуемой длины в пространстве |
| Температура | Более высокая температура = Более высокое сопротивление | Учет изменения сопротивления от холодного состояния до рабочей температуры |
Нужен ли вам индивидуальный нагревательный элемент для лабораторного оборудования?
Проектирование правильного нагревательного элемента имеет решающее значение для достижения точного контроля температуры и надежной работы в ваших лабораторных приложениях. Независимо от того, строите ли вы печь, духовку или любую тепловую систему, материал, размеры и конфигурация нагревательного элемента напрямую влияют на ваши результаты.
KINTEK специализируется на лабораторном оборудовании и расходных материалах, предлагая экспертные решения для ваших конкретных тепловых потребностей. Мы можем помочь вам выбрать или изготовить на заказ нагревательные элементы, которые обеспечат точную мощность, температурный диапазон и долговечность, требуемые вашим проектом.
Позвольте нашим экспертам помочь вам оптимизировать ваше тепловое проектирование. Свяжитесь с KINTEK сегодня, чтобы обсудить ваши требования!

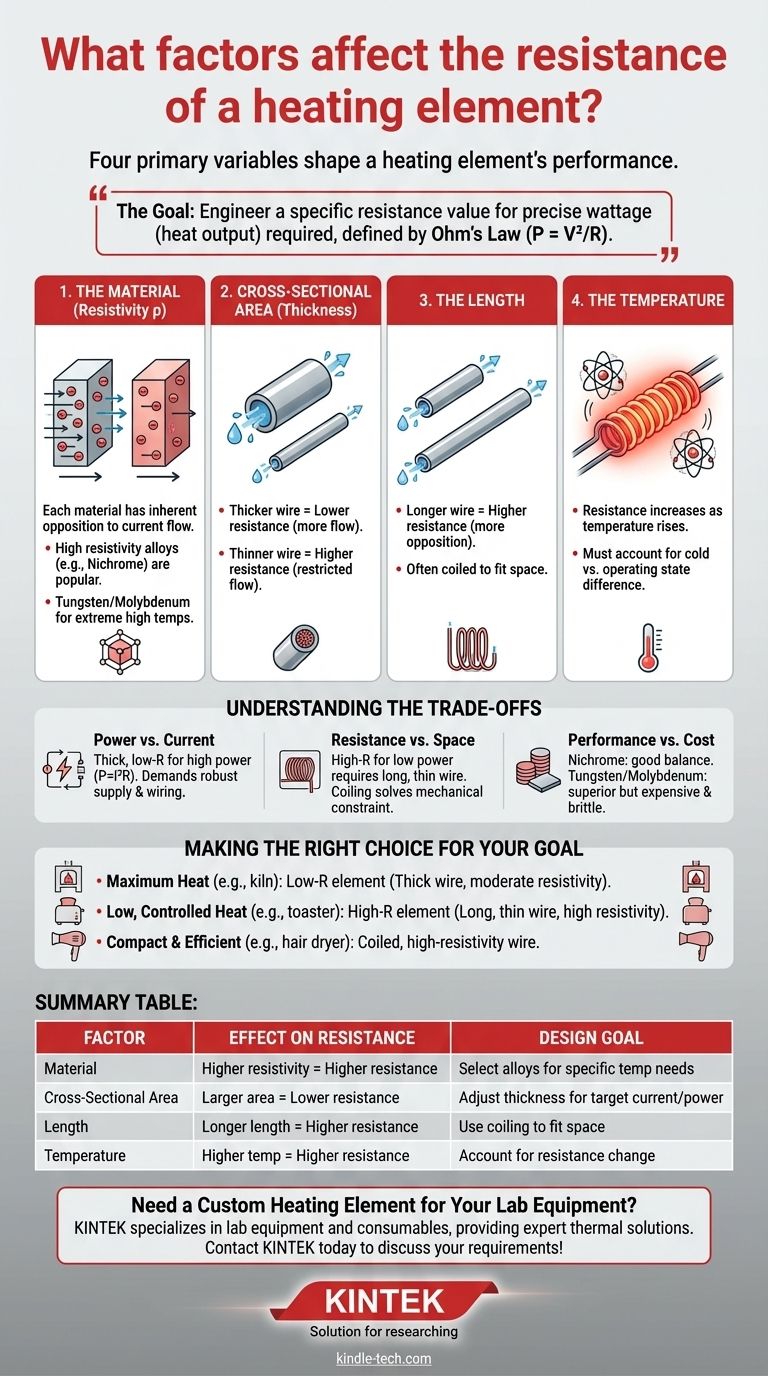

Визуальное руководство
