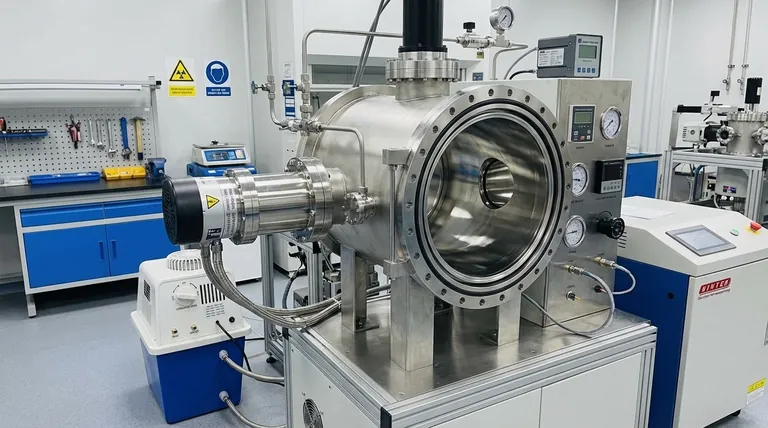

Каковы особенности проектирования вакуумных систем? Добейтесь оптимальной производительности для вашей лаборатории

По своей сути, проектирование вакуумной системы требует целостного подхода, учитывающего четыре ключевые области. Это структурная конструкция камеры, выбор материалов для минимизации газовыделения, выбор подходящей насосной системы для достижения целевого давления и интеграция компонентов для измерения и контроля.

Успешная вакуумная система — это не просто прочный контейнер; это тщательно сбалансированная среда, где скорость откачки должна постоянно преодолевать газовые нагрузки от утечек и газовыделения материалов, чтобы достичь и поддерживать желаемый уровень вакуума.

Сердце системы: конструкция камеры

Вакуумная камера — это физическая основа вашей системы. Ее конструкция напрямую влияет на предельное давление, которое вы можете достичь, и на общую надежность системы.

Выбор материала

Материалы должны быть достаточно прочными, чтобы выдерживать атмосферное давление, которое оказывает огромное усилие примерно в 14,7 фунтов на квадратный дюйм (101 кПа) на уровне моря.

Помимо прочности, материалы должны иметь низкие скорости газовыделения. Газовыделение — это выделение захваченных газов из объема материала или его поверхности, что действует как внутренний, непрерывный источник газа, который ваши насосы должны преодолевать. Нержавеющая сталь и алюминий являются распространенными вариантами.

Геометрия камеры

Форма камеры влияет как на ее структурную целостность, так и на удобство использования. Сферические камеры являются самой прочной формой для сопротивления внешнему давлению, но часто непрактичны.

Цилиндрические камеры, как горизонтальные, так и вертикальные, предлагают хороший компромисс между прочностью и доступностью. Прямоугольные камеры являются самыми слабыми и требуют значительного усиления, но они могут быть необходимы для размещения конкретного внутреннего оборудования.

Чистота поверхности

Внутренняя поверхность камеры играет критическую роль. Шероховатая, неполированная поверхность имеет гораздо большую эффективную площадь поверхности, чем гладкая.

Эта увеличенная площадь может задерживать больше водяного пара и других загрязнителей, что приводит к более высокому газовыделению и более длительному времени откачки. Электрополировка является распространенным методом обработки, используемым для создания гладкой, чистой и пассивной внутренней поверхности, которая минимизирует этот эффект.

Достижение вакуума: насосная система

Ни один насос не может эффективно перевести систему из атмосферного давления в высокий вакуум. Хорошо спроектированная система почти всегда использует многоступенчатый подход.

Двухступенчатый подход

Системы обычно сочетают форвакуумный насос с высоковакуумным насосом. Форвакуумный насос (например, роторно-лопастной или спиральный насос) удаляет основную массу воздуха, переводя камеру из атмосферы до уровня форвакуума.

После достижения форвакуума в работу вступает высоковакуумный насос (например, турбомолекулярный или диффузионный насос). Эти насосы эффективно работают только при низких давлениях и отвечают за достижение конечного целевого вакуума.

Согласование насоса с процессом

Тип выбранного высоковакуумного насоса зависит от применения. Турбомолекулярные насосы обеспечивают чистый, безмасляный вакуум, что критически важно для чувствительной электроники или исследовательских применений.

Масляные диффузионные насосы надежны и могут справляться с более высокими газовыми нагрузками, что делает их подходящими для промышленных процессов, таких как пайка в вакуумных печах. Однако они требуют осторожного обращения, чтобы предотвратить взрывоопасную реакцию горячего насосного масла с воздухом при неправильном напуске системы.

Понимание компромиссов

Проектирование вакуумной системы — это упражнение в управлении конкурирующими приоритетами. Признание этих компромиссов необходимо для принятия обоснованных инженерных решений.

Скорость откачки против предельного давления

Большой, быстрый насос быстро откачает камеру, но он может быть не в состоянии преодолеть постоянную газовую нагрузку от газовыделения для достижения уровня сверхвысокого вакуума (СВВ). Достижение максимально низких давлений часто больше зависит от выбора материала и герметичности, чем от чистой скорости откачки.

Стоимость против производительности

Более высокая производительность почти всегда сопряжена с более высокой стоимостью. Экзотические материалы с низким газовыделением, передовые методы обработки поверхности, такие как электрополировка, и высококачественные насосы значительно увеличивают цену системы. Вы должны сбалансировать требуемую вакуумную производительность для вашего применения с бюджетом проекта.

Утечки и газовыделение

Вакуумная система находится в постоянной борьбе с двумя источниками газа: реальными утечками из внешней атмосферы и виртуальными утечками (газовыделением) из внутренних компонентов. Теоретически идеальная конструкция может быть полностью подорвана одной негерметичной арматурой или использованием неподходящего материала, такого как пластик, внутри камеры.

Измерение, контроль и безопасность

Система неполна без средств измерения ее производительности, контроля ее состояния и обеспечения безопасной эксплуатации и обслуживания.

Измерение: Вы не можете контролировать то, что не можете измерить

Различные вакуумметры работают в разных диапазонах давления. Система часто требует нескольких манометров — например, емкостного манометра для диапазона форвакуума и ионизационного манометра для диапазона высокого вакуума — для обеспечения точных показаний во всем рабочем спектре.

Проектирование для безопасного обслуживания

Конструкция должна обеспечивать безопасный доступ к внутренним компонентам. Это включает в себя внедрение процедур блокировки/маркировки для любого высоковольтного оборудования и соблюдение протоколов входа в замкнутые пространства, если персоналу приходится работать внутри большой камеры.

Выбор компонентов сам по себе является соображением безопасности. Например, использование силиконовых масел в диффузионных насосах может устранить опасность взрыва, связанную с традиционными маслами на основе углеводородов.

Правильный выбор для вашей цели

Ваш окончательный дизайн должен определяться вашей основной целью.

• Если ваша основная цель — достижение сверхвысокого вакуума (СВВ): Приоритет отдается материалам с низким газовыделением, электрополированным поверхностям, фланцам с металлическим уплотнением и системе прогрева для удаления водяного пара.
• Если ваша основная цель — быстроцикличное промышленное производство: Акцент делается на высокой скорости откачки с помощью насосов увеличенного размера, прочных и легко обслуживаемых компонентов, а также автоматизированных клапанов управления.
• Если ваша основная цель — лабораторная система общего назначения: Сбалансируйте стоимость и производительность со стандартной камерой из нержавеющей стали, надежным турбонасосом и эластомерными уплотнениями для гибкости и простоты использования.

В конечном итоге, продуманная вакуумная система — это та, которая надежно и безопасно обеспечивает конкретные условия, необходимые для вашего процесса.

Сводная таблица:

Ключевой аспект	Основное внимание
Конструкция камеры	Прочность материала, геометрия и чистота поверхности для минимизации газовыделения.
Насосная система	Многоступенчатый подход (форвакуумный + высоковакуумный насос), соответствующий целевому давлению.
Выбор материала	Материалы с низким газовыделением (например, нержавеющая сталь, алюминий) для более чистого вакуума.
Измерение и контроль	Соответствующие манометры и протоколы безопасности для точной и безопасной работы.
