Каковы 2 метода осаждения? PVD против CVD: объяснение для вашей лаборатории

Два основных метода создания ультратонких пленок, необходимых для современной электроники и материалов, — это физическое осаждение из паровой фазы (PVD) и химическое осаждение из паровой фазы (CVD). PVD работает путем испарения твердого материала в вакууме и его последующей конденсации на подложке, эффективно «окрашивая» ее атом за атомом. В отличие от этого, CVD использует химические реакции между газами-прекурсорами на поверхности подложки для выращивания новой твердой пленки.

Критическое различие заключается в самом процессе: физическое осаждение из паровой фазы (PVD) — это физический перенос материала от источника к мишени, тогда как химическое осаждение из паровой фазы (CVD) — это химическая реакция, которая создает совершенно новый материал на поверхности.

Распаковка физического осаждения из паровой фазы (PVD)

Основной принцип: физический перенос

PVD — это процесс, который перемещает материал на атомном уровне без изменения его химического состава. Он включает в себя превращение твердого исходного материала, известного как «мишень», в пар.

Затем этот пар перемещается по камере и конденсируется на целевом объекте, известном как «подложка», образуя тонкую твердую пленку. Процесс не включает никаких химических реакций.

Роль высокого вакуума

PVD должен проводиться в условиях высокого или даже сверхвысокого вакуума.

Этот вакуум критически важен по двум причинам. Во-первых, он удаляет воздух и другие частицы, которые могут загрязнить пленку. Во-вторых, он гарантирует, что испаренные атомы могут перемещаться от источника к подложке, не сталкиваясь с другими молекулами газа.

Ключевые характеристики

Поскольку испаренные атомы движутся по прямой линии, PVD считается процессом прямой видимости. Это делает его чрезвычайно эффективным для покрытия плоских поверхностей, но может создавать проблемы для равномерного покрытия сложных трехмерных форм.

Понимание химического осаждения из паровой фазы (CVD)

Основной принцип: химическая реакция

CVD — это, по сути, химический процесс. Он начинается с введения одного или нескольких летучих газов-прекурсоров в реакционную камеру, содержащую подложку.

Когда эти газы вступают в контакт с нагретой подложкой, они реагируют или разлагаются, оставляя твердый материал, который образует желаемую пленку. Этот процесс буквально выращивает новый слой материала на поверхности подложки.

Среда процесса

Хотя процессы CVD также происходят в контролируемой камере, ключом является точное управление газами-реагентами, давлением и температурой для осуществления необходимой химической реакции.

Это позволяет создавать пленки очень высокой чистоты и высокой производительности, поскольку нежелательные побочные продукты реакции могут быть удалены в виде газов.

Ключевые характеристики

Поскольку пленка образуется в результате реакции газов на поверхности, CVD не является процессом прямой видимости. Газы-прекурсоры могут обтекать и проникать в сложные геометрии, что приводит к получению очень однородных, или конформных, покрытий даже на сложных поверхностях.

Понимание компромиссов

Температура процесса

Процессы CVD часто требуют высоких температур подложки для инициирования и поддержания необходимых химических реакций. Это может ограничивать типы материалов, которые могут использоваться в качестве подложек. PVD во многих случаях может выполняться при более низких температурах.

Однородность покрытия (конформность)

Для покрытия сложных, неплоских поверхностей CVD, как правило, превосходит. Его газофазная природа позволяет наносить равномерный слой по всей поверхности. Природа PVD с прямой видимостью означает, что «затененные» области сложного объекта могут получить мало или совсем не получить покрытия.

Состав пленки

PVD отлично подходит для осаждения чистых элементов и некоторых сплавов, поскольку он напрямую переносит исходный материал. CVD предлагает большую гибкость для создания сложных составных материалов (таких как нитрид кремния или карбид титана) путем точного контроля смеси газов-реагентов.

Правильный выбор для вашей цели

Выбор между PVD и CVD полностью зависит от материала, который вам необходимо нанести, и формы объекта, который вы покрываете.

• Если ваша основная цель — нанесение чистого металла на плоскую поверхность при более низких температурах: PVD часто является наиболее прямым и эффективным методом.
• Если ваша основная цель — создание однородного, высокочистого составного слоя на сложной форме: CVD обеспечивает конформное покрытие и химическую точность, необходимые для этой задачи.

Понимание этого фундаментального различия между физическим переносом и химическим созданием является ключом к выбору оптимального метода осаждения для вашего применения.

Сводная таблица:

Метод	Основной принцип	Ключевое преимущество	Идеально подходит для
PVD (Физическое осаждение из паровой фазы)	Физический перенос материала в вакууме	Процесс при более низкой температуре, отлично подходит для чистых элементов	Покрытие плоских поверхностей металлами и сплавами
CVD (Химическое осаждение из паровой фазы)	Химическая реакция на поверхности подложки	Превосходное конформное покрытие сложных форм	Создание однородных составных слоев на сложных деталях

Нужна экспертная консультация по выбору правильного метода осаждения для вашего конкретного применения? KINTEK специализируется на лабораторном оборудовании и расходных материалах, удовлетворяя все потребности вашей лаборатории. Наша команда поможет вам выбрать между системами PVD и CVD для достижения оптимальных результатов по тонким пленкам для ваших исследований или производства. Свяжитесь с нами сегодня, чтобы обсудить ваши требования к проекту!

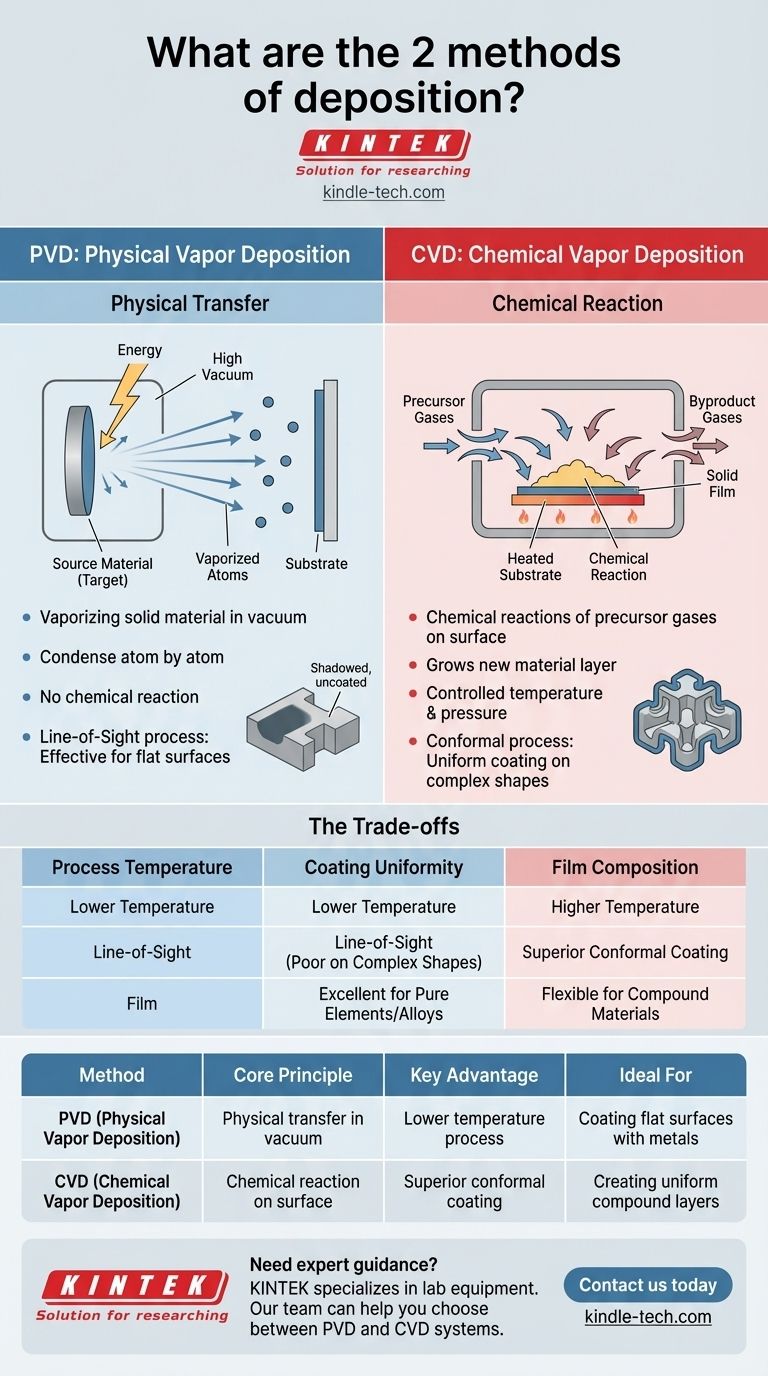

Визуальное руководство
