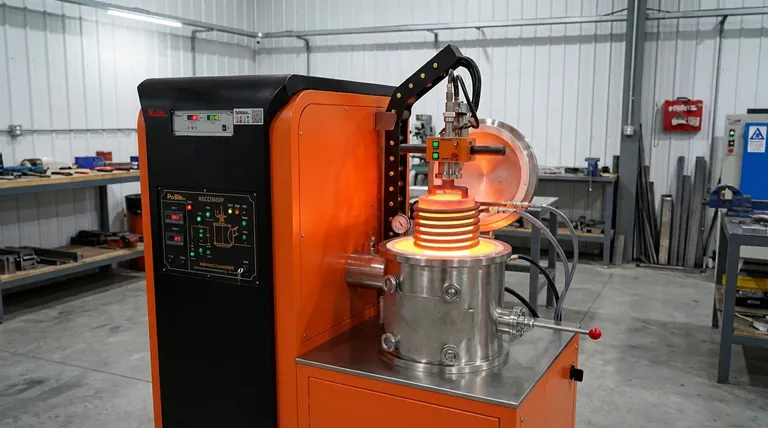

Как работает индукционная печь? Раскройте силу электромагнитного нагрева

По своей сути, индукционная печь работает за счет использования мощного высокочастотного переменного магнитного поля для генерации тепла непосредственно внутри металлической заготовки, без какого-либо физического контакта или пламени. Этот процесс, известный как электромагнитная индукция, создает внутренние электрические токи, которые вызывают интенсивный и быстрый нагрев за счет собственного электрического сопротивления металла.

Индукционная печь функционирует как специализированный трансформатор, где медная катушка печи является первичной обмоткой, а сама металлическая заготовка становится короткозамкнутой вторичной обмоткой. Быстро меняющееся магнитное поле индуцирует мощные электрические токи (вихревые токи) внутри металла, а естественное сопротивление материала этому току генерирует точный, контролируемый нагрев.

Основной принцип: Трансформатор в маскировке

Индукционная печь использует фундаментальный закон физики: электромагнетизм. Вся система спроектирована так, чтобы превратить кусок проводящего металла в его собственный нагревательный элемент.

Источник питания и первичная катушка

Система начинается с высокочастотного источника питания. Это устройство преобразует стандартное сетевое напряжение в высокочастотный переменный ток, часто в диапазоне от 50 Гц до более 10 000 Гц.

Этот ток подается на специально разработанную индукционную катушку, которая обычно изготавливается из полой медной трубки, чтобы ее можно было охлаждать водой. Эта катушка является первичной обмоткой нашего «трансформатора».

Заготовка как вторичная обмотка

Когда вы помещаете проводящий материал, такой как сталь, внутрь катушки, он становится вторичным компонентом. Переменный ток в катушке создает вокруг нее мощное и быстро меняющееся магнитное поле.

Это магнитное поле проникает в заготовку, индуцируя электрические токи внутри металла.

Как на самом деле генерируется тепло

Само магнитное поле не создает тепло. Именно реакция заготовки на это поле генерирует тепловую энергию посредством двух основных эффектов.

Индуцирование вихревых токов

Основной механизм нагрева исходит от вихревых токов. Переменное магнитное поле заставляет электроны внутри металла течь по небольшим круговым траекториям.

Сопротивление и нагрев по Джоулю

Металл обладает естественным сопротивлением потоку этих электрических токов. Когда вихревые токи преодолевают это сопротивление, они создают огромное трение на атомном уровне, что проявляется в виде тепла. Это известно как нагрев по Джоулю.

В результате получается невероятно быстрый и эффективный нагрев, который начинается изнутри самого материала, а не подается из внешнего источника.

Ключевые факторы, влияющие на производительность

Эффективность индукционной печи не случайна; она контролируется точными электрическими параметрами, которые определяют, как нагревается металл.

Влияние частоты

Частота переменного тока является критически важной переменной. Более высокая частота, как правило, концентрирует вихревые токи ближе к поверхности заготовки, что идеально подходит для поверхностной закалки.

Более низкая частота позволяет магнитному полю проникать глубже в металл, что приводит к более равномерному, сквозному нагреву, который лучше подходит для ковки или плавки.

Важность мощности

Уровень мощности (измеряемый в киловаттах) определяет скорость нагрева. Большая мощность означает, что в секунду в заготовку передается больше энергии, что позволяет ей достичь целевой температуры намного быстрее.

Эта прямая зависимость между мощностью и скоростью нагрева делает индукционные печи высокоэффективными и производительными.

Понимание компромиссов

Хотя индукционная технология мощная, она не является универсально превосходящей для каждого применения. Ее преимущества сопряжены с определенными ограничениями, которые необходимо учитывать.

Первоначальные инвестиционные затраты

Индукционные системы представляют собой значительные первоначальные капиталовложения по сравнению с традиционными газовыми или угольными печами. Источник питания и специальные катушки — это сложные компоненты оборудования.

Требования к источнику питания

Эти печи требуют существенного и стабильного электроснабжения. В местах с ограниченной или ненадежной энергетической инфраструктурой это может стать серьезным препятствием для внедрения.

Геометрия катушки и универсальность

Нагрев наиболее эффективен, когда заготовка имеет постоянную форму, которая плотно прилегает к катушке. Нагрев сильно неправильных или негабаритных деталей может быть неэффективным или потребовать нескольких специализированных катушек, что снижает гибкость системы.

Принятие правильного решения для вашей цели

Выбор метода нагрева полностью зависит от ваших операционных приоритетов.

• Если ваш основной акцент — крупносерийное производство и автоматизация: Индукционная печь не имеет себе равных благодаря своей скорости, точности и повторяемому качеству.
• Если ваш основной акцент — художественная или единичная кузнечная работа: Газовая печь может предложить большую универсальность для неправильных форм и более низкие первоначальные инвестиции.
• Если ваш основной акцент — энергоэффективность и чистая рабочая среда: Индукционный нагрев предлагает значительное преимущество перед сжиганием и выбросами печей на основе ископаемого топлива.

Понимание этих основных принципов позволяет вам выбрать технологию нагрева, которая наилучшим образом соответствует вашим операционным потребностям и долгосрочным целям.

Сводная таблица:

Компонент	Функция	Ключевая характеристика
Источник питания	Преобразует сетевое напряжение в высокочастотный переменный ток	Диапазон частот: от 50 Гц до 10 000+ Гц
Индукционная катушка	Генерирует переменное магнитное поле	Изготовлена из полой медной трубки с водяным охлаждением
Заготовка	Действует как вторичная обмотка, генерирует тепло за счет сопротивления	Должна быть проводящей (например, сталь)
Механизм нагрева	Создает вихревые токи для внутреннего нагрева по Джоулю	Тепло начинается изнутри материала
