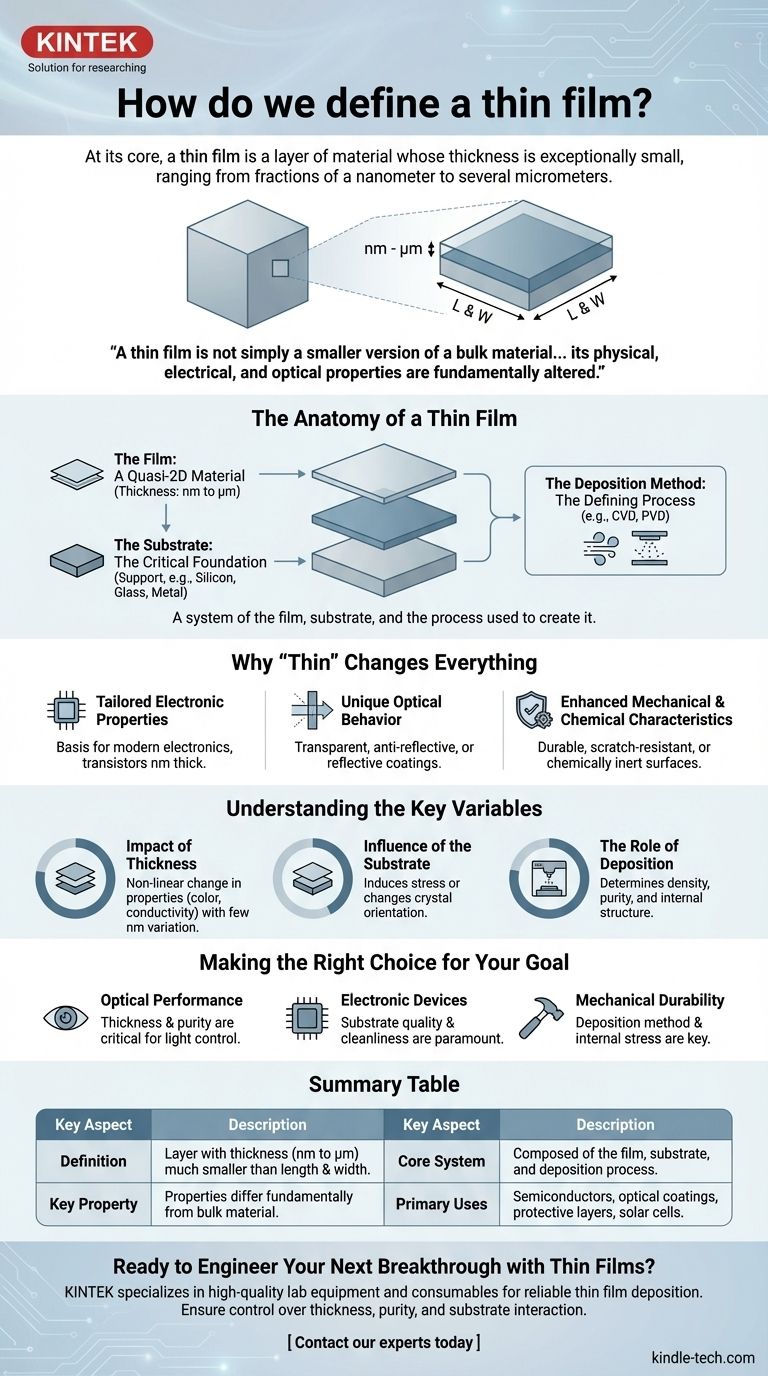

Как определить тонкую пленку? Раскрывая силу наноматериалов

По своей сути, тонкая пленка — это слой материала, толщина которого исключительно мала, варьируясь от долей нанометра до нескольких микрометров. Этот слой наносится на поверхность, известную как подложка, и определяется тем фактом, что его толщина на порядки меньше его длины и ширины. Именно это резкое уменьшение одного измерения придает тонким пленкам их уникальные и мощные свойства.

Ключевая концепция, которую необходимо понять, заключается в том, что тонкая пленка — это не просто уменьшенная версия объемного материала. Подавляя ее третье измерение до нано- или микромасштаба, ее физические, электрические и оптические свойства коренным образом изменяются, что позволяет создавать технологии, которые в противном случае были бы невозможны.

Анатомия тонкой пленки

Чтобы по-настоящему понять тонкую пленку, ее следует рассматривать не как отдельный объект, а как систему, состоящую из трех неотъемлемых частей: самой пленки, подложки, на которой она находится, и процесса, используемого для ее создания.

Пленка: Квази-2D-материал

Тонкую пленку часто описывают как двумерный материал. Хотя у нее все еще есть толщина, это измерение настолько ограничено, что поверхностные эффекты начинают доминировать над ее поведением по сравнению с объемными, основанными на объеме свойствами, которые мы наблюдаем в повседневных объектах.

Конкретная толщина полностью определяется предполагаемым применением: от одного слоя атомов (монослоя) до более прочных покрытий толщиной в несколько микрометров.

Подложка: Критическая основа

Пленка почти всегда наносится на подложку, такую как кремний, стекло или металл. Подложка обеспечивает необходимую механическую поддержку.

Критически важно, что свойства подложки — ее кристаллическая структура, гладкость и материальный состав — могут существенно влиять на конечные характеристики пленки, выращенной на ней.

Метод нанесения: Определяющий процесс

Свойства пленки неотделимы от того, как она была изготовлена. Техника нанесения является ключевой переменной, определяющей плотность, чистоту и внутреннюю структуру пленки.

Общие методы включают химическое осаждение из паровой фазы (CVD), которое использует исходные газы для формирования покрытий, и физическое осаждение из паровой фазы (PVD), которое включает испарение или распыление материала на подложку.

Почему «Тонкость» меняет все

Технологическая ценность тонкой пленки напрямую проистекает из уникальных явлений, происходящих в этом невероятно малом масштабе. Эти свойства редко наблюдаются в объемной форме материала.

Настраиваемые электронные свойства

В таких материалах, как полупроводниковый кремний, ограничение материала тонкой пленкой лежит в основе современной электроники. Это позволяет создавать транзисторы и сложные схемы толщиной в нанометры.

Уникальное оптическое поведение

Покрытия из тонких пленок могут быть спроектированы так, чтобы быть прозрачными, антибликовыми или высокоотражающими. Это точное управление светом необходимо для линз, солнечных элементов и экранов дисплеев.

Улучшенные механические и химические характеристики

Тонкие пленки могут создавать поверхности, которые исключительно долговечны, устойчивы к царапинам или химически инертны. Эти покрытия защищают все: от медицинских имплантатов до промышленных сверл.

Понимание ключевых переменных

Производительность тонкой пленки не является абсолютной; это прямой результат тщательно контролируемых переменных. Непонимание этих факторов является основной причиной сбоев в применении тонких пленок.

Влияние толщины

Изменение толщины даже на несколько нанометров может резко изменить цвет, электропроводность или прозрачность пленки. Это не линейная зависимость; свойства могут изменяться сложным образом при изменении толщины.

Влияние подложки

Нанесение одной и той же пленки на стекло или кремниевую пластину может дать два совершенно разных результата. Подложка может вызывать напряжение или влиять на ориентацию кристаллов пленки, изменяя ее характеристики.

Роль осаждения

Пленка, нанесенная методом PVD, может быть более плотной и находиться под большим напряжением, чем идентичная пленка, выращенная методом CVD. Выбор технологии нанесения является фундаментальным инженерным решением, основанным на требуемых свойствах и стоимости.

Сделайте правильный выбор для вашей цели

Определение «оптимальной» тонкой пленки полностью зависит от ее назначения. Учитывайте свою основную цель при указании или проектировании компонента из тонкой пленки.

• Если ваш основной фокус — оптические характеристики: Толщина и чистота материала являются вашими наиболее критичными переменными, поскольку они напрямую контролируют пропускание и отражение света.
• Если ваш основной фокус — электронные устройства: Качество подложки и чистота процесса нанесения имеют первостепенное значение для создания надежных полупроводниковых схем.
• Если ваш основной фокус — механическая долговечность: Метод нанесения и внутреннее напряжение пленки являются ключевыми факторами для создания твердого, устойчивого покрытия.

В конечном счете, тонкая пленка — это высокотехнологичный слой материала, где малый масштаб обеспечивает беспрецедентный контроль над его основными свойствами.

Сводная таблица:

Ключевой аспект	Описание
Определение	Слой материала с толщиной (нм до мкм), значительно меньшей его длины и ширины.
Основная система	Состоит из самой пленки, подложки, на которой она находится, и используемого процесса нанесения.
Ключевое свойство	Свойства (электрические, оптические, механические) коренным образом отличаются от объемного материала.
Основное применение	Полупроводники, оптические покрытия, защитные слои и солнечные элементы.
