Полное Руководство По Проектированию Проводов Сопротивления Для Муфельных Печей

Проектирование и оптимизация резистивных проводов

Сложные процедуры проектирования

Проектирование металлических трубчатых электронагревательных элементов - многогранный и сложный процесс, включающий множество параметров, которые должны быть тщательно учтены для оптимизации характеристик проволоки сопротивления. Сложность возникает из-за взаимозависимости этих параметров, которые часто требуют итерационных расчетов для достижения полного и точного определения свойств проволоки. Этот итерационный процесс напоминает набор вложенных друг в друга циклов, где каждый расчет влияет на следующий, что требует значительных затрат времени и усилий для достижения оптимальной конструкции.

Чтобы проиллюстрировать сложность, рассмотрим следующие ключевые параметры, которые должны быть сбалансированы:

Параметр	Описание
Удельное сопротивление	Электрическое сопротивление материала, имеющее решающее значение для выделения тепла.
Температурный коэффициент	Изменение сопротивления в зависимости от температуры, влияющее на выходную мощность.
Поверхностная нагрузка	Плотность мощности на поверхности провода, влияющая на теплоотдачу.
Параметры обмотки	Геометрия обмотки провода, влияющая на распределение тепла и срок службы.

Каждый из этих параметров не изолирован, а взаимосвязан, создавая паутину зависимостей, в которой необходимо тщательно ориентироваться. Например, изменение удельного сопротивления из-за колебаний температуры может существенно повлиять на поверхностную нагрузку, которая, в свою очередь, влияет на параметры обмотки. Такая взаимозависимость требует методичного подхода, часто включающего многократные расчеты и корректировки для точной настройки конструкции.

Более того, эффективность этого процесса - общая забота технических специалистов в сфере производства электронагревателей. Желание упростить расчеты и сократить время, затрачиваемое на итерационные процессы, имеет первостепенное значение. Для ускорения этапа проектирования применяются такие методы, как быстрые расчеты и использование комплексных таблиц параметров. Эти инструменты позволяют инженерам быстро оценивать и корректировать ключевые параметры, повышая тем самым общую эффективность процедуры проектирования.

В целом, проектирование металлических трубчатых электронагревательных элементов - сложный и итеративный процесс, требующий тщательного учета множества взаимосвязанных параметров. Задача состоит в том, чтобы сбалансировать эти параметры для достижения оптимальных характеристик, а также найти методы повышения эффективности процесса проектирования.

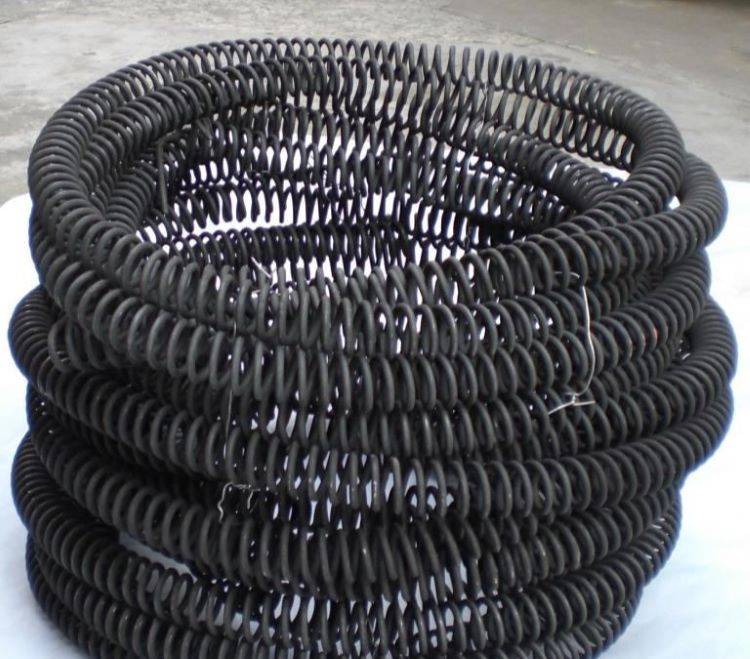

Проволока сопротивления

Основные принципы резистивного нагрева

Нагрев сопротивлением - это фундаментальный процесс преобразования электрической энергии в тепловую, использующий свойства сопротивления, присущие проводящим материалам. В основе этого метода лежит принцип, согласно которому при прохождении электрического тока через проводник сопротивление материала заставляет электроны сталкиваться с атомами, тем самым передавая кинетическую энергию и выделяя тепло. Это явление, известное как нагрев Джоуля, является прямым результатом взаимодействий на атомном уровне внутри материала.

Эффективность резистивного нагрева в значительной степени зависит от удельного сопротивления материала, равномерности величины сопротивления, химической стабильности и высокотемпературной прочности. Среди различных материалов, используемых для резистивного нагрева, наиболее распространены провода сопротивления из сплавов, в частности, из сплавов никель-хром (Ni-Cr), ферро-хром-алюминий (Fe-Cr-Al) и молибден-хром-алюминий (Cr-Al-Mo). Эти материалы выбирают за их превосходную устойчивость к окислению и способность сохранять структурную целостность при высоких температурах.

Нагрев сопротивлением не ограничивается нагревом проволоки; он охватывает более широкий спектр применений, включая методы прямого и косвенного нагрева. При прямом нагреве сопротивлением служит сам нагреваемый материал, а электроды пропускают через него ток для выделения тепла. Этот метод высокоэффективен, поскольку тепло вырабатывается непосредственно в материале. Напротив, при косвенном резистивном нагреве используется отдельный нагревательный элемент, который передает тепло материалу, обеспечивая больший контроль над процессом нагрева.

Универсальность резистивного нагрева делает его применимым во многих отраслях промышленности, от термообработки металлов и сушки керамики до приготовления пищи в домашних условиях. Возможность достижения температуры до 1 000°C в специализированных печах еще больше подчеркивает его значение в различных промышленных и коммерческих процессах. Понимание этих основных принципов имеет решающее значение для оптимизации конструкции и выбора нагревательных элементов печей, обеспечивая эффективное и надежное производство тепла.

Ключевые параметры и расчеты

Удельное сопротивление и величина сопротивления

Удельное сопротивление проволоки, часто называемое коэффициентом сопротивления или удельным сопротивлением, является фундаментальным электрическим параметром, который количественно определяет сопротивление проводника протеканию электрического тока. Этот параметр имеет решающее значение при определении сопротивления проводника, и связь между удельным сопротивлением и сопротивлением может быть математически выражена как:

[ R = \frac{\rho \cdot C}{S} ]

где:

( R ) - сопротивление,
( \rho ) - удельное сопротивление,
( C ) - длина проводника,
( S ) - площадь поперечного сечения проводника.

Удельное сопротивление зависит от нескольких факторов, включая химический состав, металлургическую структуру и рабочую температуру сплава. Эти факторы в совокупности влияют на способность материала сопротивляться протеканию тока, что делает удельное сопротивление критически важным параметром для расчета величины сопротивления проводов различных спецификаций.

Зная удельное сопротивление материала, можно легко рассчитать сопротивление метра - значение сопротивления на метр длины - для различных спецификаций проводов сопротивления. Этот расчет необходим для проектирования и оптимизации проводов сопротивления, используемых в таких приложениях, как муфельные печи, обеспечивая их эффективную и надежную работу в различных условиях эксплуатации.

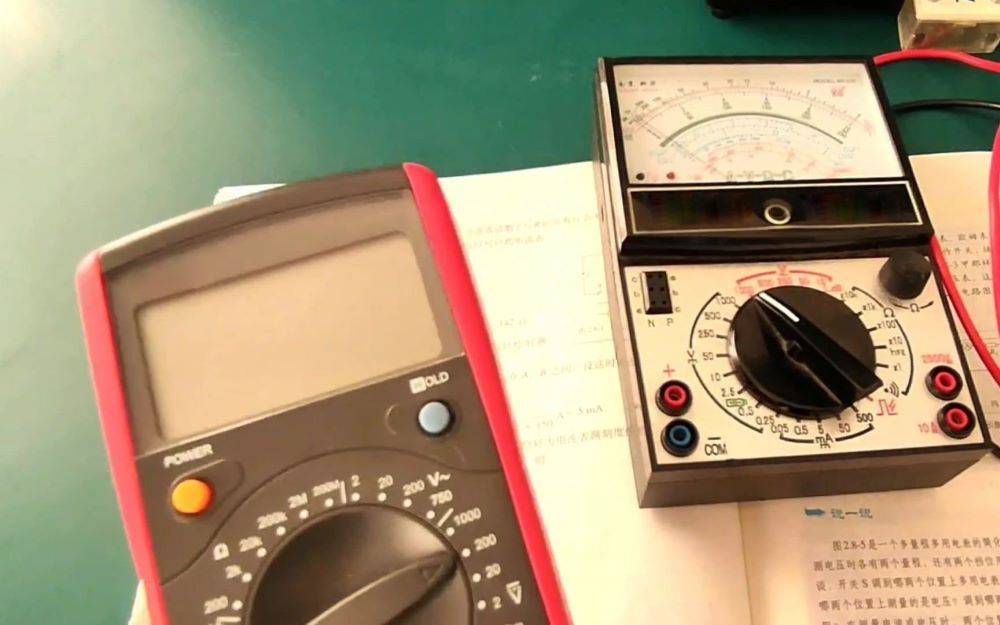

Удельное сопротивление и величина сопротивления

Температурный коэффициент сопротивления

При изменении температуры проволоки сопротивления из сплава ее сопротивление (удельное сопротивление) также претерпевает соответствующие изменения. Это изменение количественно выражается в температурным коэффициентом сопротивления который является критическим параметром при проектировании трубчатых электронагревательных элементов. Температурный коэффициент сопротивления, обозначаемый как ( \alpha ), определяется как дробное изменение сопротивления на градус изменения температуры.

Связь между удельным сопротивлением ( \rho ) при рабочей температуре ( T ) и удельным сопротивлением ( \rho_{20} ) при 20°C может быть выражена с помощью поправочного коэффициента удельного сопротивления ( C_t ):

[ C_t = \frac{\rho_t}{\rho_{20}} ]

Где:

( \rho_t ) - удельное сопротивление при температуре ( T ).
( \rho_{20} ) - удельное сопротивление при температуре 20°C.

Если известен температурный коэффициент сопротивления ( C_t ) для конкретной марки проволоки сопротивления, то значение сопротивления при любой температуре можно рассчитать по формуле:

[ R_t = R_{20} \cdot C_t ].

Где:

( R_t ) - сопротивление при температуре ( T ).
( R_{20} ) - сопротивление при температуре 20°C.

В практических приложениях температурный коэффициент сопротивления напрямую влияет на выходную мощность нагревательного элемента. Проектировщики должны учитывать примерное изменение сопротивления, как показано на кривой "температура-сопротивление". Кроме того, для подтверждения значений сопротивления при различных температурах необходимы моделирование и реальные испытания в рабочих условиях. Для этого необходимо сравнить сопротивление при комнатной температуре с сопротивлением при рабочей температуре, используя измеренный коэффициент для определения состояния сопротивления при комнатной температуре. Этот метод гарантирует, что значение сопротивления готового изделия соответствует проектным характеристикам.

Например, если проволока сопротивления подвергается повышению температуры с 20 до 500 °C, изменение сопротивления может быть значительным. Зная температурный коэффициент, инженеры могут прогнозировать и регулировать значение сопротивления для поддержания требуемой выходной мощности и эффективности работы. Такой упреждающий подход крайне важен для оптимизации работы нагревательного элемента в различных промышленных приложениях, например, в муфельных печах, где точный контроль температуры имеет первостепенное значение.

Поверхностная нагрузка и параметры обмотки

Нагрузка на поверхность шелка, измеряемая в Вт/см², является важнейшим параметром при проектировании электрических нагревательных элементов. Она представляет собой общую электрическую мощность на единицу площади поверхности нагревательного провода. На выбор подходящей поверхностной нагрузки влияют условия теплоотдачи компонентов. В условиях плохой теплоотдачи рекомендуется использовать меньшую поверхностную нагрузку, чтобы предотвратить перегрев и обеспечить долговечность нагревательного элемента. И наоборот, в условиях лучшей теплоотдачи можно допустить более высокую нагрузку на поверхность, что обеспечит более эффективный нагрев.

Условия теплоотдачи зависят от нескольких факторов, включая природу нагреваемого вещества, размер объекта, поток жидкости и скорость воздушного ветра. Эти переменные в совокупности определяют эффективную поверхностную нагрузку и должны учитываться всесторонне, чтобы избежать неточностей в процессе проектирования.

Расчет поверхностной нагрузки можно произвести по формуле:

[ W/cm^2 = \frac{P}{D \cdot \pi \cdot L} ]

, где:

( W ) - поверхностная нагрузка в Вт/см²,
( P ) - мощность в ваттах,
( D ) - диаметр нагревательного провода в см,
( \pi ) - постоянная (приблизительно 3,14159),
( L ) - длина нагревательного провода в см.

Параметры намотки, такие как диаметр круга намотки и расстояние между витками (шаг), имеют решающее значение для оптимизации работы нагревательного элемента. Шаг, представляющий собой расстояние между каждым витком спиральной проволоки сопротивления, существенно влияет на равномерность выделения тепла, компактность обмотки и общий срок службы изделия. Как правило, шаг выражается как кратное число диаметра проволоки сопротивления, чтобы стандартизировать процесс проектирования и обеспечить стабильные характеристики в различных областях применения.

Таким образом, тщательный выбор и расчет параметров поверхностной нагрузки и обмотки являются важнейшим условием эффективного проектирования и эксплуатации электрических нагревательных элементов. Эти параметры должны соответствовать конкретным условиям применения для достижения оптимальной производительности и долговечности.

Методы быстрого расчета

Быстрый расчет сопротивления счетчика

Для быстрого расчета сопротивления счетчика можно использовать стандартизированное базовое значение, полученное из общей спецификации. Например, сопротивление измерительного прибора из проволоки марки Cr25AC5 диаметром Φ0,2 мм составляет примерно 45,2 Ом. Запомнив это базовое значение, вы сможете легко экстраполировать сопротивление измерителя для проводов разных диаметров.

Процесс расчета состоит из нескольких простых шагов:

Определите радиус: Рассчитайте радиус провода, с которым вы работаете. Например, если диаметр провода составляет Φ0,3 мм, то радиус будет равен 0,15 мм.
Возведите радиус в квадрат: Вычислите квадрат радиуса. Для нашего примера ( (0,15)^2 = 0,0225).
Примените базовое значение: Используйте базовое значение сопротивления измерителя (45,2Ω) и скорректируйте его в соответствии с квадратом радиуса. Точнее, умножьте 45,2 на 100, умноженное на квадрат радиуса. Для нашего примера это будет ( 45,2 \times 100 \times 0,0225 = 101,7Ω ).

Этот метод позволяет быстро оценить сопротивление измерительного прибора, что упрощает процесс проектирования проводов сопротивления для муфельной печи. Упростив эти расчеты, технические специалисты могут более эффективно оптимизировать свои конструкции, сокращая время и усилия, необходимые для корректировки параметров.

Таблица быстрой проверки комплексных параметров

Таблица быстрой проверки тщательно разработана с использованием материала Cr25AC5 в качестве фундаментальной основы. Эта таблица предназначена для упрощения процесса получения комплексных параметров путем соотнесения ключевых спецификаций продукта, таких как номинальное напряжение, номинальная мощность, диаметр трубки и длина зоны нагрева. Введя эти характеристики, пользователи могут быстро определить необходимые корреляции данных, что способствует более эффективному и точному процессу расчета.

Для того чтобы еще больше прояснить его полезность, рассмотрим следующие шаги:

Ввод спецификаций: Введите в таблицу номинальное напряжение, номинальную мощность, диаметр трубки и длину зоны нагрева.
Соотнесение данных: Таблица мгновенно сопоставляет эти данные, чтобы предоставить вам основные точки данных, необходимые для расчетов.
Всеобъемлющие параметры: С этими данными в руках простой расчет может дать исчерпывающие параметры, необходимые для проектирования или анализа.

Эта таблица - не просто инструмент для быстрого получения данных, но и стратегический актив, повышающий эффективность и точность процессов проектирования проводов сопротивления.
