Каков принцип ХОВ? Руководство по химическому осаждению из паровой фазы от газов до твердых пленок

По своей сути, принцип химического осаждения из паровой фазы (ХОВ) — это процесс, при котором на поверхности из газовой фазы формируется твердая тонкая пленка. Газы-прекурсоры, содержащие необходимые химические элементы, подаются в реакционную камеру, где они нагреваются, что вызывает их реакцию и разложение на подложке с послойным осаждением желаемого материала.

Основной принцип ХОВ заключается не просто в нанесении покрытия на поверхность, а скорее в синтезе нового твердого материала непосредственно на подложке посредством контролируемых химических реакций, инициируемых теплом. Это процесс построения «снизу вверх», формирующий пленку атом за атомом из газообразных ингредиентов.

Основной механизм: от газа к твердой пленке

Чтобы по-настоящему понять ХОВ, вы должны представить его как контролируемый химический строительный проект, происходящий в микроскопическом масштабе. Процесс зависит от нескольких ключевых компонентов и точной последовательности событий.

Основные ингредиенты

• Подложка: Это материал или заготовка, которую необходимо покрыть. Ее основная роль — обеспечить горячую поверхность, которая катализирует и локализует химическую реакцию.
• Газы-прекурсоры: Это летучие молекулы, содержащие атомы, которые вы хотите осадить. Например, для осаждения кремния можно использовать силан (SiH4).
• Газ-носитель: Часто используется инертный газ, такой как аргон или азот, для разбавления газов-прекурсоров и транспортировки их через камеру с контролируемой скоростью.
• Энергия: Тепло является наиболее распространенной формой используемой энергии. Подложка обычно нагревается до сотен или даже тысяч градусов Цельсия, чтобы обеспечить энергию, необходимую для разрыва химических связей. В некоторых вариантах для активации газов при более низких температурах используется плазма.

Пошаговый процесс

1. Подача газа: Точная смесь газов-прекурсоров и газа-носителя подается в герметичную реакционную камеру.
2. Активация: Газы протекают над нагретой подложкой. Высокая температура обеспечивает энергию активации для начала химических реакций.
3. Поверхностная реакция и осаждение: Молекулы газа-прекурсора разлагаются или реагируют друг с другом на горячей поверхности подложки или в непосредственной близости от нее. Твердый продукт этой реакции осаждается на подложке, образуя пленку.
4. Рост пленки: Это осаждение продолжается, формируя пленку слой за слоем. Процесс контролируется для достижения определенной толщины и структуры материала.
5. Удаление побочных продуктов: Газообразные побочные продукты реакции (например, водород из силана) уносятся потоком газа и выводятся из камеры.

Критические параметры, определяющие результат

Качество, состав и структура осажденной пленки не случайны. Они являются прямым результатом тщательного контроля нескольких ключевых переменных в процессе ХОВ.

Температура подложки

Это, пожалуй, самый важный параметр. Температура определяет скорость химических реакций. Слишком низкая температура — реакция не начнется; слишком высокая — могут образоваться нежелательные фазы или пленка будет низкого качества.

Состав и скорость потока газов

Химия конечной пленки напрямую определяется вводимыми газами-прекурсорами. Скорость потока влияет на подачу реагентов к поверхности подложки, что, в свою очередь, влияет на скорость роста и однородность пленки.

Давление в системе

Давление внутри реакционной камеры влияет на плотность газа и путь, по которому молекулы достигают подложки. Оно играет значительную роль в чистоте пленки и ее способности равномерно покрывать сложные, неровные поверхности (ее «конформность»).

Понимание присущих компромиссов

Как и любая мощная технология, ХОВ включает в себя фундаментальные компромиссы, которые важно понимать. Понимание этих компромиссов помогает объяснить, почему этот метод выбирают для одних применений и не выбирают для других.

Чистота и качество против условий

ХОВ известен своей способностью производить исключительно чистые, плотные и хорошо сцепленные пленки с превосходным структурным контролем. Именно поэтому он является краеугольным камнем полупроводниковой промышленности.

Обратная сторона заключается в том, что достижение такого качества часто требует очень высоких температур. Эти температуры могут повредить или фундаментально изменить некоторые материалы подложки, что ограничивает диапазон возможных применений.

Универсальность против сложности

Процесс невероятно универсален; изменяя газы-прекурсоры, можно осаждать огромное количество материалов: от изоляторов и полупроводников до твердых металлов и даже синтетического алмаза.

Однако это требует сложного оборудования для работы с высокими температурами, вакуумными условиями и часто токсичными или коррозионными газами-прекурсорами. Химия может быть сложной и специфичной для каждого желаемого материала.

Как понимать принцип ХОВ

Лучший способ понять этот принцип — увидеть, как он применяется для достижения различных технических целей.

• Если ваш основной фокус — производство полупроводников: Рассматривайте ХОВ как процесс, используемый для создания критически важных изолирующих слоев (таких как диоксид кремния) и проводящих путей (таких как поликремний) на кремниевой пластине с чрезвычайной точностью.
• Если ваш основной фокус — износостойкость: Рассматривайте ХОВ как метод создания сверхтвердых покрытий, таких как нитрид титана, на промышленных режущих инструментах, что значительно продлевает срок их службы.
• Если ваш основной фокус — передовые материалы: Рассматривайте ХОВ как фундаментальную технику для синтеза материалов, которые трудно получить иным способом, например, выращивание крупных, высокочистых синтетических алмазов из метана.

В конечном счете, химическое осаждение из паровой фазы — это высококонтролируемый метод химического конструирования твердого материала непосредственно на поверхности из паровой фазы.

Сводная таблица:

Ключевой компонент	Роль в процессе ХОВ
Подложка	Обеспечивает горячую поверхность для реакции и роста пленки
Газы-прекурсоры	Поставляют химические элементы для осаждаемого материала
Газ-носитель	Транспортирует и разбавляет газы-прекурсоры в камере
Энергия (Тепло/Плазма)	Активирует химические реакции для разложения и осаждения

Готовы использовать технологию ХОВ в своей лаборатории? KINTEK специализируется на высокопроизводительном лабораторном оборудовании и расходных материалах для точных процессов химического осаждения из паровой фазы. Независимо от того, занимаетесь ли вы производством полупроводников, материаловедением или промышленным нанесением покрытий, наши решения обеспечивают превосходное качество пленки, адгезию и контроль процесса. Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как мы можем поддержать ваше конкретное применение ХОВ и улучшить результаты ваших исследований или производства.

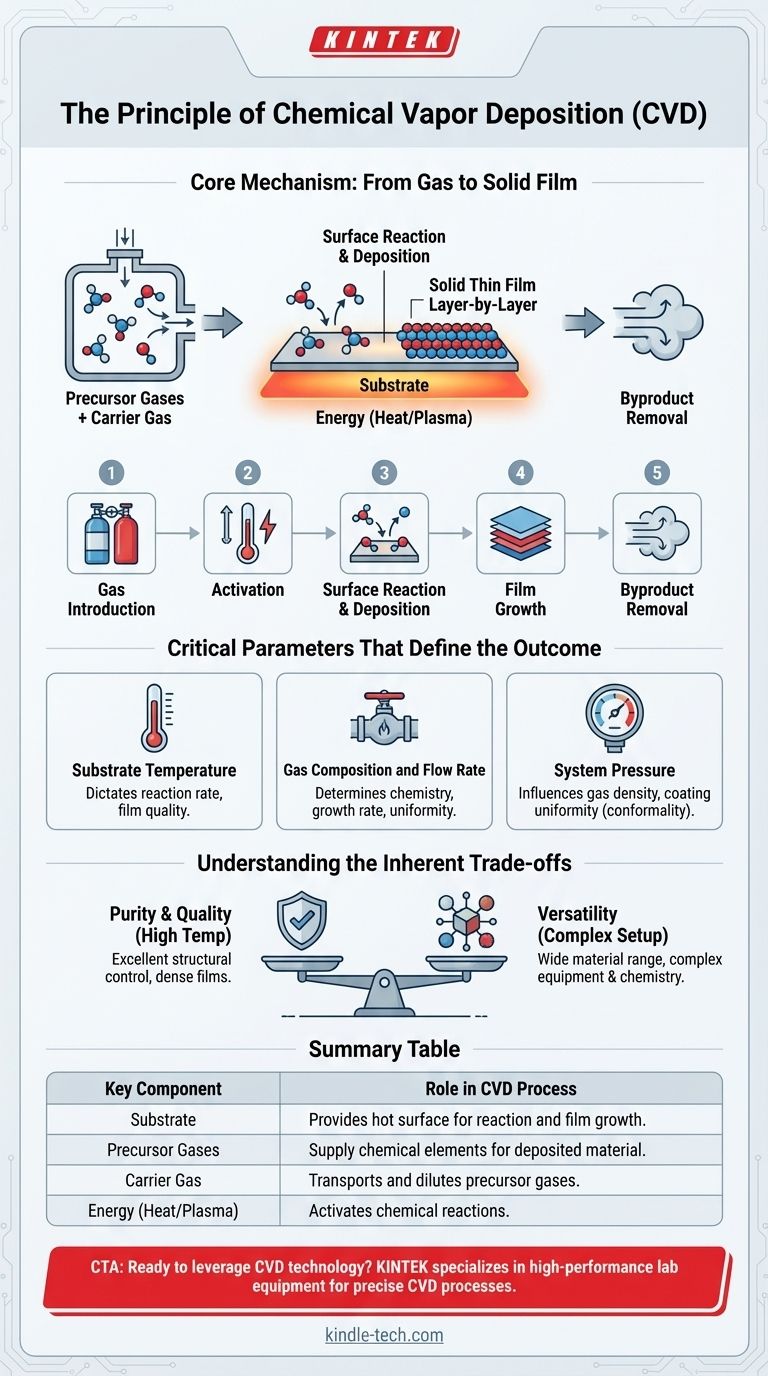

Визуальное руководство
