Основным прекурсором для получения высококачественного крупноформатного графена методом химического осаждения из газовой фазы (CVD) обычно является простой углеводородный газ, причем метан (CH₄) является наиболее распространенным и хорошо зарекомендовавшим себя выбором. Этот прекурсор действует как источник углерода, который химически расщепляется при высоких температурах для образования одного атомного слоя графена на каталитической подложке.
Основной принцип синтеза CVD-графена заключается не только в поиске источника углерода, но и в выборе летучего прекурсора, который может быть контролируемо разложен. Метан является стандартом, потому что его простая структура обеспечивает чистую реакцию, осаждая атомы углерода, которые самоорганизуются в высококачественный графен, в то время как побочные продукты водорода легко удаляются.
Понимание роли прекурсора
В любом процессе CVD прекурсор является основным ингредиентом. Это химическое соединение, которое содержит элементы, которые вы хотите осадить в виде тонкой пленки.
Летучий исходный материал
Прекурсор должен быть летучим, то есть он может быть легко превращен в газ и транспортирован в реакционную камеру. Однако он также должен быть достаточно стабильным, чтобы достичь нагретой подложки без преждевременного разложения.
Затем эти газообразные молекулы прекурсора вводятся в высокотемпературный реактор, где будет происходить осаждение.
От газа к твердой пленке
Внутри реактора интенсивное тепло вызывает химическую реакцию на поверхности подложки. Молекулы прекурсора разлагаются или «расщепляются», осаждая желаемый элемент (в данном случае углерод) на подложку, в то время как другие элементы выделяются в виде летучих побочных продуктов.
Процесс CVD-графена с метаном
Метан (CH₄) стал эталонным прекурсором для синтеза графена благодаря своей простоте, высокой чистоте и предсказуемому поведению.
Адсорбция и разложение
Процесс обычно происходит при температурах около 1000 °C внутри кварцевой трубчатой печи. Газообразный метан подается на каталитическую подложку, чаще всего тонкую фольгу из меди (Cu). Когда молекулы метана попадают на горячую медную поверхность, они распадаются.
Функция катализатора
Медный катализатор имеет решающее значение. Он снижает энергию, необходимую для разрыва связей углерод-водород в молекулах метана. Затем атомы углерода адсорбируются на поверхности меди или растворяются в ней.
Атомы водорода, которые являются побочными продуктами реакции, просто удаляются потоком газа.
Зарождение и рост
По мере накопления атомов углерода на поверхности меди они начинают двигаться и соединяться друг с другом. Они самоорганизуются в стабильную гексагональную решетчатую структуру графена, образуя небольшие островки, которые растут и в конечном итоге сливаются в непрерывный, одноатомный слой, покрывающий подложку.
Понимание компромиссов
Хотя метан является стандартом, выбор прекурсора имеет прямые последствия для конечного продукта и сложности процесса.
Почему не другие источники углерода?
Могут также использоваться другие углеродсодержащие прекурсоры, такие как этилен (C₂H₄) или ацетилен (C₂H₂). Эти молекулы содержат больше углерода и могут приводить к более высоким скоростям роста.
Однако их повышенная реакционная способность может затруднить контроль осаждения, часто приводя к образованию нескольких слоев графена (бислойного или многослойного графена) или пленок более низкого качества с большим количеством дефектов.
Преимущество водородного побочного продукта
Газообразный водород, выделяющийся при разложении метана, является не просто отходом. Он может действовать как мягкий травитель, помогая удалять менее стабильные, некристаллические углеродные образования (аморфный углерод) с подложки. Этот эффект «самоочистки» способствует более высокому качеству графена, выращенного из метана.
Проблема твердых или жидких прекурсоров
Хотя твердые и жидкие источники углерода могут быть использованы, они добавляют сложности. Их необходимо сначала испарить до газообразного состояния, прежде чем вводить в реактор, что требует дополнительного оборудования и точного контроля температуры для обеспечения стабильной и воспроизводимой скорости потока.
Правильный выбор для вашей цели
Идеальный прекурсор напрямую связан с желаемым результатом вашего процесса синтеза.
- Если ваша основная цель — высококачественный, крупноформатный монослойный графен: Метан является промышленным стандартом прекурсора благодаря его чистому разложению, контролируемому росту и полезному травильному эффекту его водородного побочного продукта.
- Если ваша основная цель — быстрый рост или более толстые пленки: Этилен или ацетилен могут обеспечить более высокие скорости осаждения, но они требуют более тщательной настройки процесса для управления качеством и толщиной пленки.
- Если ваша основная цель — низкотемпературный рост: Использование более реактивных прекурсоров или CVD с плазменным усилением (PECVD) может обеспечить осаждение при более низких температурах, хотя это часто связано с компромиссом в однородности и качестве пленки.
В конечном итоге, освоение взаимодействия между прекурсором, катализатором и условиями процесса является ключом к производству графена, адаптированного для любого применения.
Сводная таблица:
| Прекурсор | Типичный вариант использования | Ключевая характеристика |
|---|---|---|
| Метан (CH₄) | Высококачественный монослойный графен | Чистое разложение, контролируемый рост |
| Этилен (C₂H₄) | Более быстрый рост, более толстые пленки | Более высокая реакционная способность, требует тщательной настройки |
| Ацетилен (C₂H₂) | Быстрое осаждение | Очень высокая реакционная способность, риск дефектов |
Готовы производить высококачественный графен для ваших исследований или применений? Выбор прекурсора имеет решающее значение для достижения желаемых свойств пленки. KINTEK специализируется на предоставлении точного лабораторного оборудования и расходных материалов, включая системы CVD и компоненты для подачи газов высокой чистоты, необходимых для освоения процесса синтеза графена. Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как мы можем поддержать конкретные потребности вашей лаборатории и помочь вам оптимизировать параметры CVD для достижения превосходных результатов.

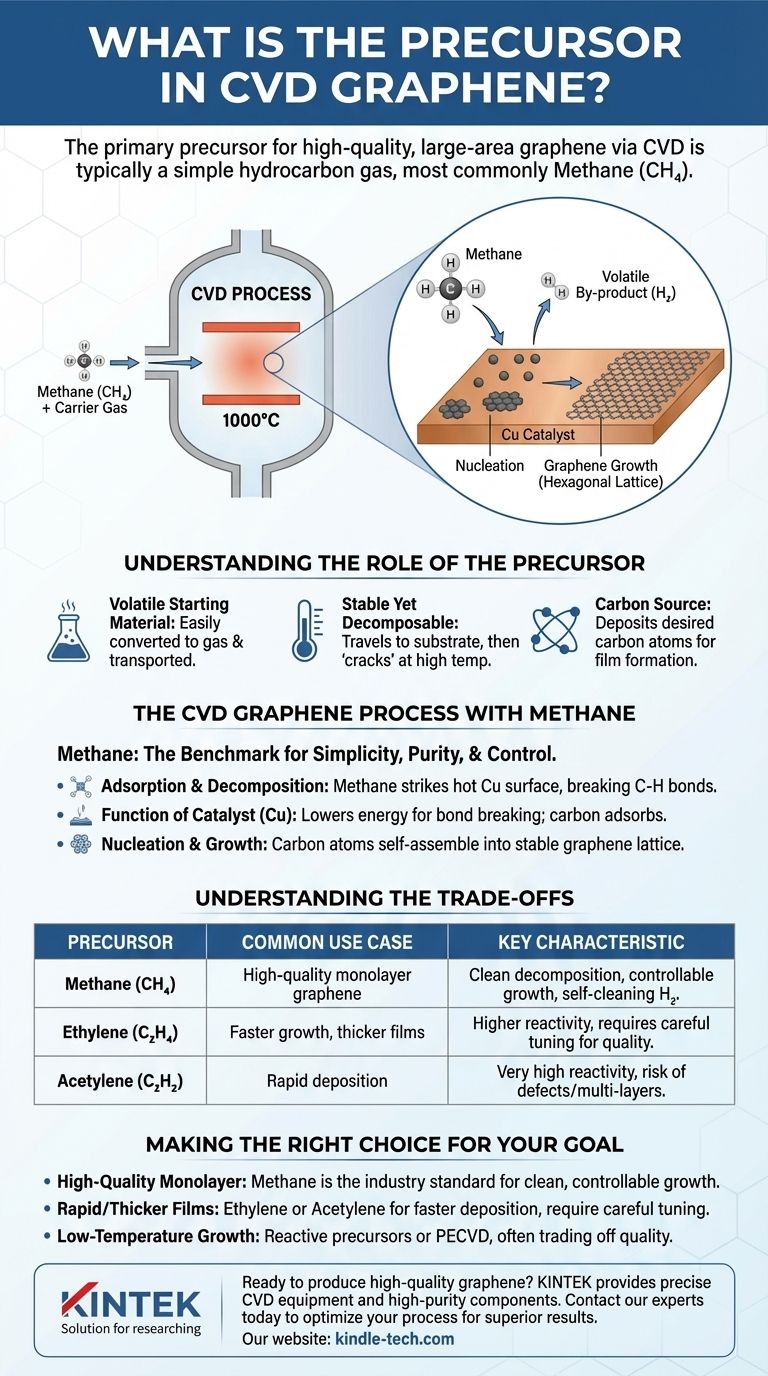

Визуальное руководство
