В чем разница между тонкопленочным и толстопленочным покрытием? Объяснение точности и долговечности

По своей сути, разница между тонкопленочными и толстопленочными покрытиями заключается не только в их физической толщине, но и в фундаментальном процессе, используемом для их создания. Тонкие пленки создаются атом за атомом в вакууме, что приводит к получению высокоточных и чистых слоев. Толстые пленки печатаются с использованием пасты или чернил на основе частиц, что создает менее точное, но более прочное и экономичное покрытие.

Выбор — это классический инженерный компромисс. Технология тонких пленок предлагает беспрецедентную точность и электрические характеристики для чувствительных применений, в то время как технология толстых пленок обеспечивает долговечность и низкую стоимость производства для крупносерийных или мощных компонентов.

Определяющий фактор: метод нанесения

Основное различие между тонкой и толстой пленкой заключается в способе их нанесения на подложку. Это фундаментальное различие в процессе определяет почти все остальные свойства, от плотности и чистоты до стоимости и производительности.

Тонкая пленка: конструкция на атомном уровне

Тонкие пленки создаются с использованием процессов осаждения, которые происходят в вакууме. Эти методы послойно наращивают пленку на молекулярном или атомном уровне.

Наиболее распространенными методами являются физическое осаждение из паровой фазы (PVD) и химическое осаждение из паровой фазы (CVD). В этих процессах материал испаряется, а затем конденсируется на подложке, образуя чрезвычайно однородную, плотную и чистую пленку. Этот слой обычно имеет толщину от нескольких нанометров (нм) до нескольких микрометров (мкм).

Толстая пленка: печать на основе частиц

Толстые пленки чаще всего наносятся с использованием процесса трафаретной печати, аналогично тому, как изображение печатается на футболке. «Паста» или «чернила» — смесь функционального материала (например, металла), связующего из стеклянной фритты и органического растворителя — продавливается через сетчатый трафарет на подложку.

Затем деталь обжигается в печи. Органический растворитель выгорает, а стеклянная фритта плавится, связывая функциональные частицы друг с другом и с подложкой. Полученная пленка намного толще (обычно 10-50 мкм и более), более пористая и менее чистая, чем тонкая пленка.

Ключевые различия в производительности и свойствах

Метод осаждения напрямую влияет на конечные характеристики покрытия. Понимание этих различий имеет решающее значение для выбора правильной технологии для вашего применения.

Точность и допуск

Тонкие пленки обеспечивают исключительную точность. Поскольку они осаждаются атом за атомом, их толщина очень хорошо контролируется, а элементы могут быть сформированы с помощью фотолитографии для создания чрезвычайно тонких линий. Это приводит к созданию компонентов, таких как резисторы, с очень жесткими допусками.

Толстые пленки по своей природе менее точны. Процесс трафаретной печати и природа пасты на основе частиц приводят к большим вариациям толщины и четкости линий. Допуски шире, и для достижения определенных значений часто требуются этапы постобработки, такие как лазерная подгонка.

Чистота и плотность

Тонкие пленки почти полностью плотные и имеют очень высокую чистоту. Вакуумная среда предотвращает загрязнение, в результате чего пленка обладает свойствами, очень близкими к свойствам объемного материала.

Толстые пленки по своей природе пористые. Связующий материал, который удерживает функциональные частицы вместе, создает композитную структуру, которая менее плотна и свойства которой представляют собой комбинацию всех материалов в пасте.

Электрические характеристики

Для требовательных электронных приложений тонкая пленка превосходит. Ее чистота и однородная структура приводят к более низкому электрическому шуму, лучшим высокочастотным характеристикам и более стабильному температурному коэффициенту сопротивления (ТКС).

Компоненты толстой пленки являются рабочими лошадками для электроники общего назначения. Хотя их производительность превосходна для многих применений, примеси и пористая структура приводят к более высокому шуму и меньшей стабильности по сравнению с аналогами из тонкой пленки.

Мощность и долговечность

Большая физическая масса толстой пленки позволяет ей выдерживать значительно большую мощность и более эффективно рассеивать тепло. Эти покрытия, как правило, более механически прочны и устойчивы к воздействию окружающей среды и скачкам напряжения.

Тонкие пленки, будучи невероятно тонкими, имеют ограниченную способность рассеивать мощность и могут быть более восприимчивы к физическим повреждениям, если не защищены должным образом.

Понимание компромиссов

Ни одна из технологий не является универсально лучшей; они оптимизированы для разных целей. Наиболее значительный компромисс заключается между производственными затратами и точностью производительности.

Уравнение стоимости

Производство толстых пленок — относительно простой, высокопроизводительный процесс. Трафаретная печать быстра, недорога и легко масштабируется, что делает ее доминирующим выбором для массового производства компонентов, таких как чип-резисторы и гибридные интегральные схемы.

Нанесение тонких пленок требует сложного вакуумного оборудования и является гораздо более медленным, пакетным процессом. Капитальные вложения и эксплуатационные расходы значительно выше, что ограничивает ее использование для применений, где ее превосходная производительность является необходимостью.

Условия применения

Толстые пленки превосходны в суровых автомобильных, промышленных и силовых электронных средах благодаря своей присущей прочности.

Тонкие пленки являются стандартом в приложениях, где точность, миниатюризация и высокочастотные характеристики имеют решающее значение, например, в телекоммуникациях, медицинских устройствах и высокоточных датчиках.

Правильный выбор для вашей цели

Основное требование вашего приложения должно определять ваш выбор между тонкопленочной и толстопленочной технологией.

• Если ваша основная цель — высокоточная электроника или оптика: Выбирайте тонкую пленку за ее превосходную однородность, жесткие допуски и отличные электрические свойства.
• Если ваша основная цель — экономичное, крупносерийное производство: Выбирайте толстую пленку за ее низкую стоимость производства и быстрый, масштабируемый процесс трафаретной печати.
• Если ваша основная цель — долговечность и высокая мощность: Выбирайте толстую пленку за ее физическую прочность и способность рассеивать тепло и выдерживать более высокие электрические нагрузки.
• Если ваша основная цель — миниатюризация и высокочастотные характеристики: Выбирайте тонкую пленку за ее способность создавать точные, мелкомасштабные элементы с выдающейся целостностью сигнала.

В конечном итоге, выбор правильной пленочной технологии заключается в согласовании возможностей процесса с вашими конкретными целевыми показателями производительности и экономическими ограничениями.

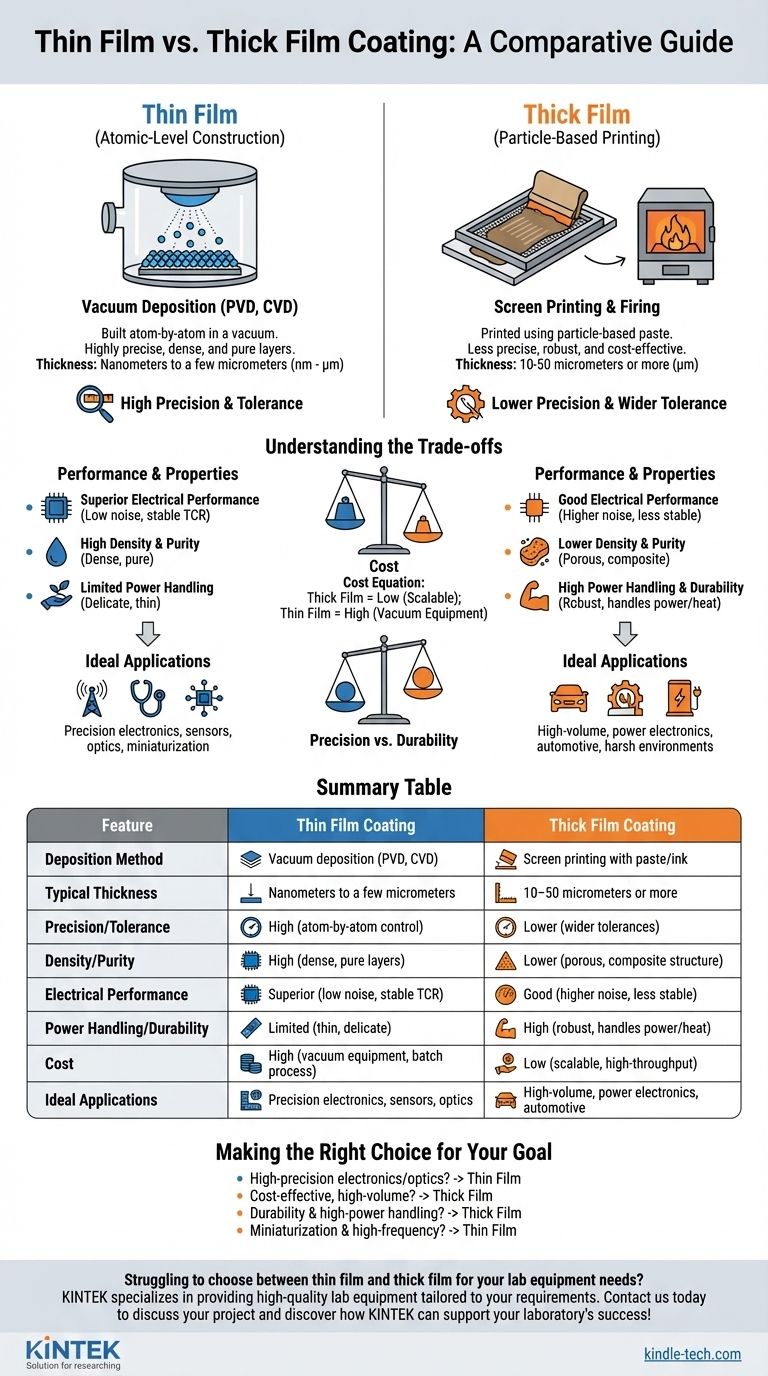

Сводная таблица:

Характеристика	Тонкопленочное покрытие	Толстопленочное покрытие
Метод нанесения	Вакуумное осаждение (PVD, CVD)	Трафаретная печать пастой/чернилами
Типичная толщина	Нанометры до нескольких микрометров	10–50 микрометров и более
Точность/Допуск	Высокая (контроль атом за атомом)	Ниже (более широкие допуски)
Плотность/Чистота	Высокая (плотные, чистые слои)	Ниже (пористая, композитная структура)
Электрические характеристики	Превосходные (низкий шум, стабильный ТКС)	Хорошие (более высокий шум, менее стабильные)
Мощность/Долговечность	Ограниченная (тонкие, хрупкие)	Высокая (прочные, выдерживают мощность/тепло)
Стоимость	Высокая (вакуумное оборудование, пакетный процесс)	Низкая (масштабируемый, высокопроизводительный)
Идеальные применения	Прецизионная электроника, датчики, оптика	Крупносерийное производство, силовая электроника, автомобильная промышленность
