Химическое осаждение из паровой фазы (CVD) - это метод, используемый для выращивания твердых материалов из газовой фазы реактива путем индуцирования химических реакций.
Этот метод широко применяется при изготовлении тонких пленок и покрытий, а также при синтезе современных материалов, особенно в полупроводниковой промышленности.
Что такое CVD-метод выращивания? 5 ключевых моментов
1. Введение реактивов

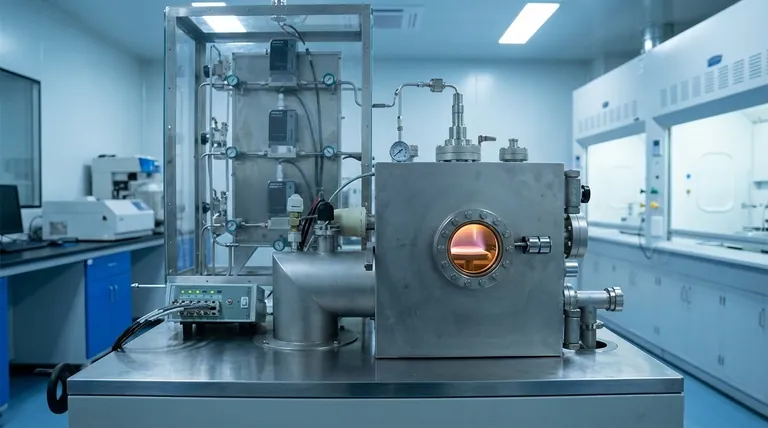

В системе CVD газообразные реактивы и газ-носитель (часто инертный газ, например аргон или азот) вводятся в реакционную камеру.
Скорость потока и состав этих газов тщательно контролируются, чтобы обеспечить протекание желаемых химических реакций.
2. Химические реакции
Реактивы нагреваются до высокой температуры, обычно в диапазоне от нескольких сотен до нескольких тысяч градусов Цельсия, в зависимости от осаждаемых материалов.
При этих температурах реактивы вступают в химические реакции на поверхности подложки.
Эти реакции могут быть сложными и включать несколько этапов, но общим результатом является осаждение твердого материала на подложку.
3. Осаждение пленки
По мере протекания химических реакций на подложке образуется пленка желаемого материала.
Эта пленка, как правило, однородна и может повторять форму подложки, что делает CVD эффективным методом нанесения покрытий сложной геометрии.
Прилипание пленки к подложке прочное благодаря химическим связям, образующимся в ходе реакции.
4. Преимущества и проблемы
CVD обладает рядом преимуществ по сравнению с другими методами осаждения, такими как лучшая селективность (возможность осаждения материала только там, где это необходимо), лучшая конформность (возможность равномерного покрытия поверхностей, включая вертикальные стенки) и использование пополняемых внешних резервуаров для исходных материалов.
Однако CVD-метод также сопряжен с определенными трудностями, включая использование токсичных или легковоспламеняющихся исходных материалов и необходимость применения высоких температур.
5. Области применения
CVD широко используется в полупроводниковой промышленности, особенно в производстве КМОП-технологии, которая необходима для интегральных схем, микропроцессоров и чипов памяти.
Он также используется при синтезе наноматериалов и различных защитных покрытий.
