Что такое метод физического осаждения из паровой фазы (PVD) для наноматериалов? Руководство по высокоэффективным тонким пленкам

Физическое осаждение из паровой фазы (PVD) – это вакуумный процесс, используемый для создания высокоэффективных тонких пленок и покрытий. Он работает путем преобразования твердого материала в пар, который затем перемещается и конденсируется атом за атомом на целевой поверхности, известной как подложка. Этот метод является основополагающим для производства наноматериалов и улучшения свойств всего, от полупроводниковых чипов до аэрокосмических компонентов.

PVD по сути является физическим процессом «распыления краски» на атомном уровне. Он испаряет твердый материал, а затем осаждает его в виде ультратонкой, высокоадгезионной пленки, не полагаясь на химические реакции для формирования конечного материала на подложке.

Как работает физическое осаждение из паровой фазы

Процесс PVD осуществляется в условиях высокого вакуума и может быть разделен на три основные стадии: испарение исходного материала, транспортировка пара и осаждение на подложку.

Вакуумная среда

Вакуумная камера необходима для PVD. Она удаляет воздух и другие газы, которые могли бы реагировать с испаренным материалом или препятствовать его пути к подложке, обеспечивая чистую и незагрязненную конечную пленку.

Этап испарения

На этом этапе твердый «целевой» материал превращается в газообразный пар. Существует два основных метода достижения этого.

• Испарение: Исходный материал нагревается в вакууме до тех пор, пока он не испарится, превращаясь непосредственно в газ. Это часто делается с использованием таких методов, как электронно-лучевое испарение, распространенное в аэрокосмической промышленности.
• Распыление: Исходный материал бомбардируется высокоэнергетическими ионами (обычно из инертного газа, такого как аргон). Это энергетическое столкновение физически выбивает атомы с поверхности мишени, выбрасывая их в вакуумную камеру.

Осаждение на подложку

Испаренные атомы движутся по прямой линии от источника к подложке. По прибытии они конденсируются на более холодной поверхности, постепенно образуя тонкую, плотную и однородную пленку.

Ключевые применения PVD

Уникальные возможности PVD делают его критически важной технологией во многих передовых отраслях для нанесения специализированных покрытий.

Аэрокосмические и высокотемпературные компоненты

PVD используется для нанесения плотных, термостойких покрытий на такие детали, как лопатки турбин. Эти пленки повышают долговечность и защищают компоненты от экстремального тепла и нагрузок во время эксплуатации.

Электроника и полупроводники

В электронной промышленности PVD наносит тонкие оптические и проводящие пленки, необходимые для солнечных панелей и интегральных схем. Этот точный контроль на атомном уровне жизненно важен для современной микроэлектроники.

Защитные покрытия для инструментов

Твердые, коррозионностойкие покрытия наносятся на режущие инструменты, сверла и пресс-формы с использованием PVD. Это значительно продлевает срок службы и производительность инструментов, используемых в суровых промышленных условиях.

Понимание компромиссов

Хотя PVD является мощным методом, он не является решением для каждого применения. Понимание его преимуществ и ограничений является ключом к его эффективному использованию.

Преимущество: Универсальность материалов

PVD может осаждать широкий спектр материалов, включая металлы, сплавы и керамику. Он особенно эффективен для материалов с очень высокими температурами плавления, которые трудно обрабатывать другими методами.

Преимущество: Превосходное качество пленки

Полученные пленки обычно очень плотные, чистые и обладают отличной адгезией к подложке. Это создает прочное и надежное покрытие.

Ограничение: Процесс прямой видимости

Поскольку пар движется по прямой линии, PVD может покрывать только те поверхности, которые имеют прямой, беспрепятственный путь от источника. Это затрудняет равномерное покрытие сложных форм с внутренними поверхностями или поднутрениями.

Ограничение: Более низкие скорости осаждения

По сравнению с некоторыми химическими методами, PVD может быть более медленным процессом. Это может быть важным фактором для крупносерийного производства, где пропускная способность является основной задачей.

Правильный выбор для вашей цели

Решение об использовании PVD полностью зависит от свойств материала и геометрии поверхности, которые требуются для вашего проекта.

• Если ваша основная цель — создание чистого, плотного покрытия на относительно простой поверхности: PVD — отличный выбор, особенно для материалов с высокими температурами плавления.
• Если ваша основная цель — нанесение высокопрочного, износостойкого слоя на инструменты: Методы PVD являются отраслевым стандартом для создания твердых защитных покрытий.
• Если ваша основная цель — равномерное покрытие сложного трехмерного объекта: Вам следует изучить химическое осаждение из паровой фазы (CVD) — процесс, который использует газофазные химические реакции и не имеет ограничений прямой видимости, присущих PVD.

Понимание фундаментального механизма PVD — испарение, перемещение, конденсация — является ключом к использованию его возможностей для передовой материаловедческой инженерии.

Сводная таблица:

Аспект	Описание
Процесс	Испаряет твердый материал в вакууме, который затем конденсируется атом за атомом на подложке.
Ключевые методы	Испарение (нагрев) и распыление (бомбардировка ионами).
Основное преимущество	Создает чистые, плотные и высокоадгезионные пленки; идеально подходит для материалов с высокой температурой плавления.
Ключевое ограничение	Процесс прямой видимости, что затрудняет равномерное покрытие сложных 3D-форм.
Общие применения	Аэрокосмические компоненты, полупроводниковые чипы и защитные покрытия для инструментов.

Готовы улучшить свои материалы с помощью высокоэффективных тонких пленок?

KINTEK специализируется на прецизионном лабораторном оборудовании, включая системы PVD, чтобы помочь вам разработать превосходные покрытия для аэрокосмической отрасли, электроники и промышленных инструментов. Наш опыт гарантирует, что вы получите правильное решение для создания чистых, прочных и высокоадгезионных пленок.

Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как наша технология PVD может удовлетворить ваши конкретные лабораторные и научно-исследовательские потребности.

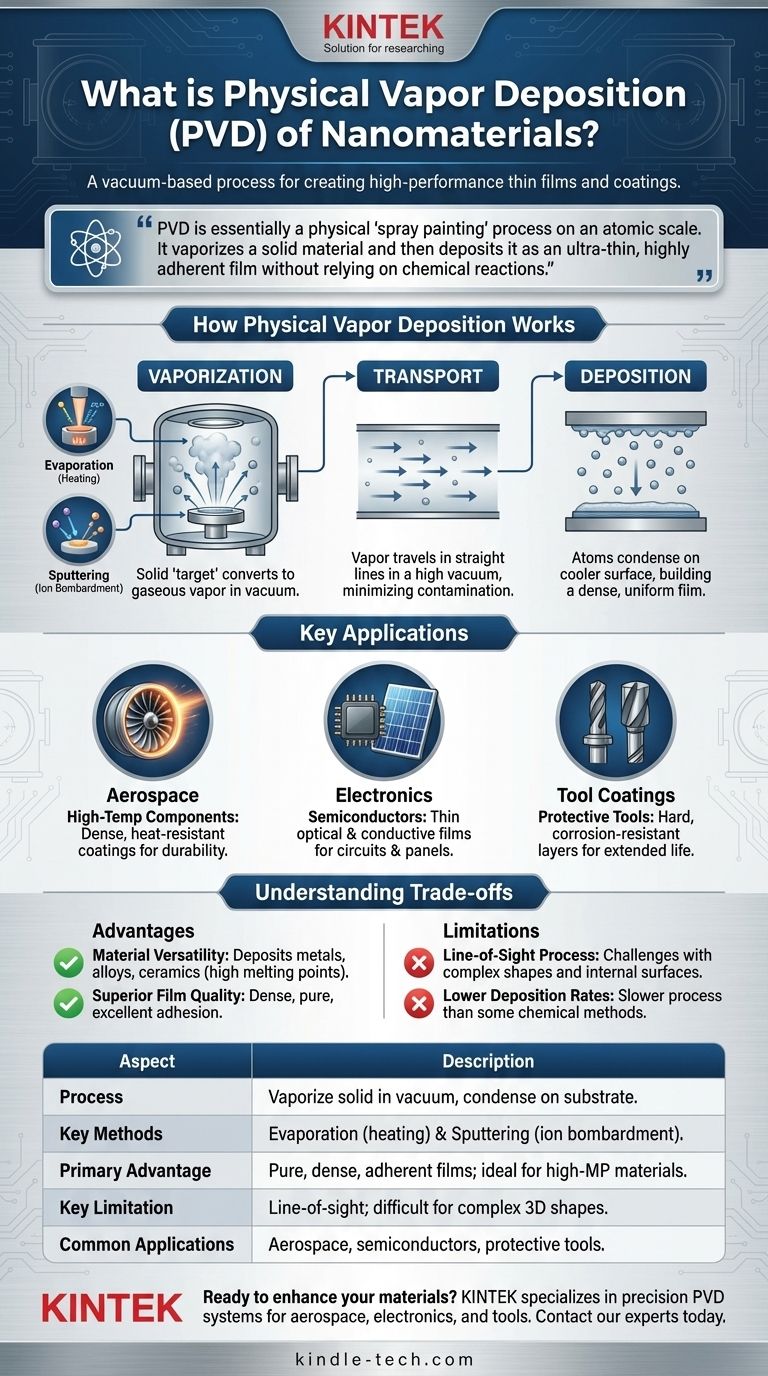

Визуальное руководство
