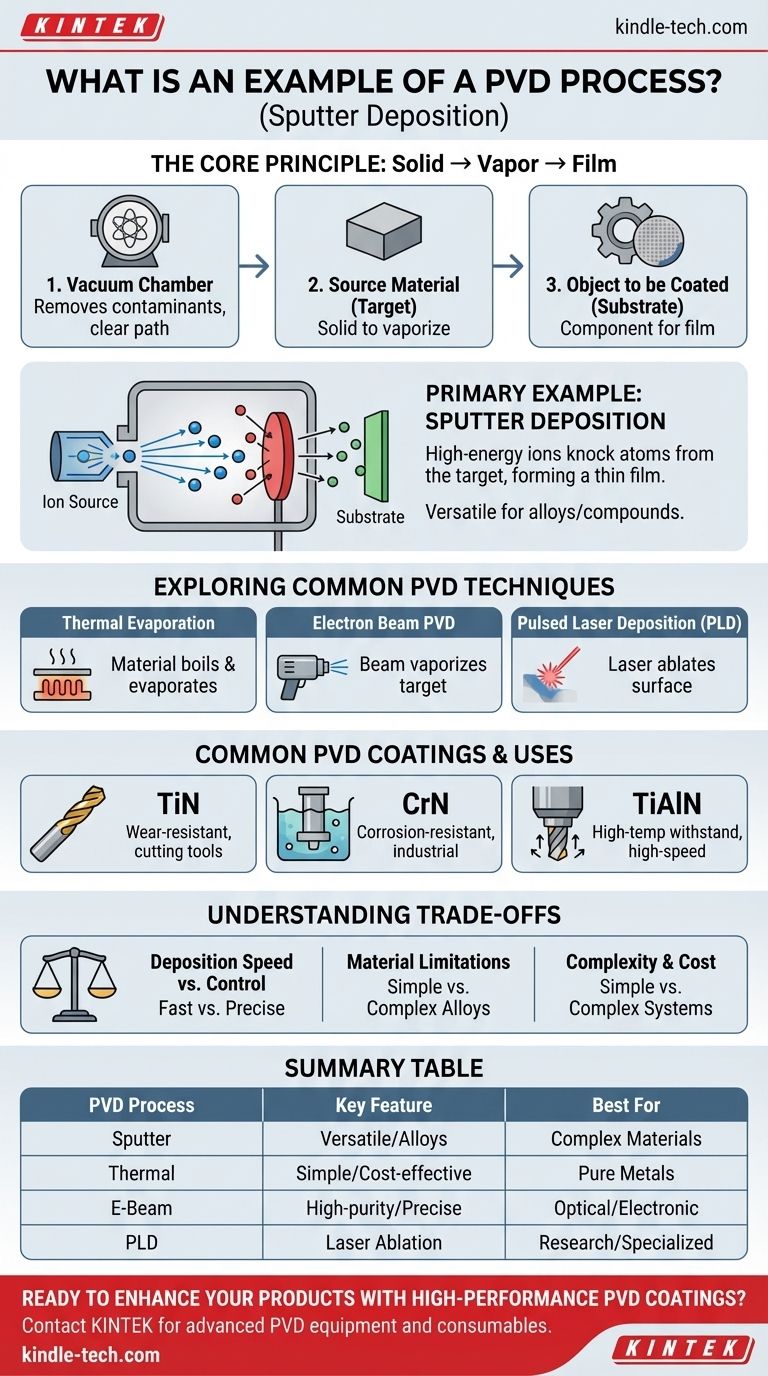

Какой пример процесса PVD? Напыление для нанесения высокоэффективных покрытий

Ярким примером процесса PVD является магнетронное напыление. В этой технике твердый блок материала покрытия, известный как «мишень», помещается в вакуумную камеру. На эту мишень направляются высокоэнергетические ионы, как правило, из инертного газа, такого как аргон, действующие как микроскопический пескоструйный аппарат. Эта бомбардировка достаточно энергична, чтобы выбить отдельные атомы с поверхности мишени, которые затем проходят через вакуум и осаждаются на покрываемом объекте, образуя тонкую, однородную пленку.

Все процессы физического осаждения из паровой фазы (PVD) основаны на общем основном принципе: твердый исходный материал испаряется в вакууме, транспортируется атом за атомом, а затем конденсируется на подложке для формирования высокоэффективного покрытия. Именно метод испарения отличает эти техники друг от друга.

Основной принцип PVD: от твердого тела к пару, затем к пленке

Чтобы понять любой процесс PVD, важно распознать три основные составляющие, которые всегда присутствуют, независимо от конкретной техники.

Вакуумная камера

Каждый процесс PVD происходит в условиях высокого вакуума. Это критически важно, поскольку удаляет воздух и другие загрязнители, которые могут вступать в реакцию с испаренным материалом и ухудшать качество покрытия.

Вакуум также гарантирует, что испаренные атомы имеют чистый, беспрепятственный путь от исходного материала к покрываемому объекту.

Исходный материал (Мишень)

Это твердый материал, который вы намерены использовать для покрытия. Это может быть чистый металл, такой как титан или хром, или сплав. Этот материал превращается в пар.

Покрываемый объект (Подложка)

Это просто деталь или компонент, на который будет наноситься тонкая пленка. Подложками могут быть медицинские имплантаты, режущие инструменты, архитектурная фурнитура и полупроводниковые пластины.

Обзор распространенных методов PVD

Ключевое различие между методами PVD заключается в том, как они генерируют пар из твердого материала мишени.

Магнетронное напыление

В качестве нашего основного примера, напыление использует ионную бомбардировку для выбивания атомов из мишени. Это чрезвычайно универсальный процесс, который работает с широким спектром материалов, включая сплавы и соединения, которые трудно испарить.

Термическое испарение

Это один из самых простых методов PVD. Исходный материал нагревается в вакуумной камере до тех пор, пока он не начнет кипеть и испаряться, подобно тому, как вода превращается в пар. Этот металлический пар затем перемещается и конденсируется на более холодной подложке.

Электронно-лучевое осаждение (E-Beam PVD)

В этой технике на материал мишени направляется высокоэнергетический пучок электронов. Интенсивная энергия луча плавит и испаряет исходный материал в очень контролируемом и локализованном месте, создавая поток пара, который покрывает подложку.

Импульсное лазерное осаждение (PLD)

PLD использует мощный лазер, работающий короткими импульсами, для абляции поверхности мишени. Каждый лазерный импульс испаряет крошечное количество материала, создавая плазменное облако, которое перемещается к подложке и формирует тонкую пленку.

Распространенные покрытия PVD и их применение

Процесс PVD сам по себе не является самоцелью; это средство для создания функциональных покрытий с определенными свойствами.

Нитрид титана (TiN)

Известный своим характерным золотым цветом, TiN чрезвычайно твердый и износостойкий. Его часто наносят на режущие инструменты, такие как сверла, для продления срока их службы, а также на декоративные изделия, такие как дверные ручки и краны, для получения прочной, эстетичной отделки.

Нитрид хрома (CrN)

CrN обеспечивает превосходную коррозионную стойкость и немного тверже хромового покрытия. Его часто используют в промышленных целях на компонентах, подвергающихся воздействию агрессивных сред или сильного износа.

Нитрид титана-алюминия (TiAlN)

Это высокоэффективное покрытие, известное своей способностью выдерживать высокие температуры. Это свойство делает его идеальным для высокоскоростных режущих инструментов, которые выделяют значительное количество тепла во время работы.

Понимание компромиссов

Выбор процесса PVD включает в себя баланс между сложностью, стоимостью и желаемым результатом. Ни одна техника не является лучшей для каждого применения.

Скорость осаждения против контроля

Такие методы, как термическое испарение, могут быть очень быстрыми, но при этом сложнее поддерживать точный контроль над толщиной и структурой пленки. Такие методы, как магнетронное напыление или E-Beam PVD, обеспечивают гораздо более тонкий контроль, но могут иметь более низкую скорость осаждения.

Ограничения по материалам

Термическое испарение работает только для материалов, которые легко испаряются при нагревании без разложения. Напыление, с другой стороны, может осаждать практически любой материал, включая сложные сплавы, что делает его гораздо более универсальным.

Сложность и стоимость оборудования

Простые термические испарители относительно недороги. Напротив, системы для E-Beam PVD или импульсного лазерного осаждения значительно сложнее и дороже из-за необходимости в мощных электронных пушках или лазерах.

Сопоставление процесса с вашей целью

Ваш выбор метода PVD в конечном итоге зависит от свойств, которые вам необходимы в конечном покрытии.

• Если ваш основной акцент делается на универсальности и нанесении покрытий на сложные сплавы: Магнетронное напыление — отличный выбор благодаря его способности работать практически с любым материалом мишени.
• Если ваш основной акцент делается на простом, экономически эффективном процессе для чистых металлов: Термическое испарение часто является самым простым и экономичным методом.
• Если ваш основной акцент делается на получении пленок очень высокой чистоты с точным контролем: Электронно-лучевое PVD является превосходной техникой для создания высококачественных оптических и электронных покрытий.

Понимание этого фундаментального механизма испарения и конденсации материала позволяет вам выбрать правильную технику PVD для любого применения.

Сводная таблица:

Процесс PVD	Ключевая особенность	Лучше всего подходит для
Магнетронное напыление	Универсальность, работает со сплавами и соединениями	Нанесение покрытий на сложные материалы, высокая однородность
Термическое испарение	Простота, экономичность	Чистые металлы, быстрое осаждение
Электронно-лучевое PVD	Высокая чистота, точный контроль	Оптические и электронные покрытия
Импульсное лазерное осаждение	Лазерная абляция для точных пленок	Исследования, специализированные применения
