Из каких частей состоит роторный испаритель? Освойте основную систему для эффективного испарения растворителя

По своей сути, роторный испаритель — это система, состоящая из четырех основных компонентов, работающих согласованно: бани с нагревательной жидкостью, вращающейся испарительной колбы, холодильника для охлаждения паров растворителя и приемной колбы для сбора дистиллированного растворителя. Эти части соединены с источником вакуума, что является ключом ко всему процессу.

Важнейшее понимание состоит в том, чтобы рассматривать ротавап не как набор отдельных частей, а как интегрированную систему, предназначенную для использования физического принципа: точка кипения жидкости снижается по мере уменьшения давления. Каждый компонент играет определенную роль в контроле тепла, давления и площади поверхности для достижения мягкого и быстрого удаления растворителя.

Основные функциональные компоненты

Каждая основная часть ротавапа имеет свою отличительную и жизненно важную роль. Понимание их функций — первый шаг к эффективной работе с прибором.

Нагревательная баня

Нагревательная баня обеспечивает контролируемую тепловую энергию, необходимую для испарения. Обычно она заполнена водой или маслом и имеет термостатический контроль для поддержания точной температуры.

Цель состоит в том, чтобы мягко нагреть образец, обеспечивая ровно столько энергии, сколько необходимо для преодоления теплоты парообразования растворителя при пониженном давлении.

Испарительная колба

Эта колба содержит образец раствора. Она прикреплена к пароотводной трубке и вращается двигателем, что является отличительной особенностью прибора.

Это вращение служит двум критически важным целям. Во-первых, оно резко увеличивает площадь поверхности жидкости, создавая тонкую пленку на внутренней стенке колбы, что значительно ускоряет скорость испарения. Во-вторых, постоянное перемешивание предотвращает «бульканье» (bumping) — бурное кипение, которое может произойти, когда жидкость нагревается без центров нуклеации.

Вакуумная система

Хотя это часто отдельное оборудование (например, мембранный насос), вакуумная система функционально является сердцем ротавапа. Она подключается к стеклянной сборке через порт, обычно на холодильнике.

Единственная ее цель — снизить окружающее давление внутри системы. Снижая давление, она понижает точку кипения растворителя, обеспечивая быстрое испарение при гораздо более низкой температуре, чем потребовалось бы при атмосферном давлении. Это защищает термочувствительные соединения от разложения.

Холодильник (Конденсатор)

Холодильник представляет собой стеклянную спираль, по которой циркулирует хладагент (обычно охлажденная вода или гликолевая смесь). Когда горячий пар растворителя поднимается из испарительной колбы, он контактирует с холодной поверхностью спирали.

Этот контакт заставляет пар быстро охлаждаться и конденсироваться обратно в жидкость. Эффективность вашего испарения напрямую связана с эффективностью вашего холодильника.

Приемная колба

Это самый простой компонент. Когда растворитель конденсируется на змеевиках, он стекает и собирается в приемной колбе.

Это позволяет рекуперировать и потенциально повторно использовать растворитель, что является как экономичным, так и экологически ответственным подходом.

Понимание рабочих и защитных частей

Помимо основных компонентов, несколько других частей необходимы для контроля, безопасности и поддержания целостности системы.

Пароотводная трубка и уплотнение

Пароотводная трубка — это стеклянная трубка, которая соединяет испарительную колбу с остальной частью системы. Она также является осью, вокруг которой вращается колба.

Критически важным компонентом здесь является вакуумное уплотнение — полимерное кольцо, расположенное вокруг пароотводной трубки. Это уплотнение предотвращает утечку воздуха в систему, позволяя при этом трубке и колбе свободно вращаться. Изношенное или грязное уплотнение — самая частая причина плохого вакуума.

Вращающий двигатель

Это электрический узел, который приводит во вращение испарительную колбу. Современные ротавапы имеют регуляторы переменной скорости.

Регулировка скорости вращения позволяет пользователю оптимизировать тонкую пленку жидкости внутри колбы для максимальной эффективности испарения без чрезмерного разбрызгивания.

Клапан сброса вакуума

Это пробка или клапан, который позволяет пользователю контролировать соединение с вакуумным насосом.

Он используется для постепенного создания вакуума в начале процесса и, что не менее важно, для безопасного и медленного сброса вакуума путем повторного введения воздуха в систему перед попыткой извлечения каких-либо колб.

Распространенные ошибки, которых следует избегать

Понимание частей — это только половина дела. Знание того, как они могут выйти из строя или использоваться неправильно, является ключом к успешной работе.

Утечка вакуумного уплотнения

Самая частая проблема — утечка вакуума, почти всегда возникающая из-за поврежденного уплотнения. Если вы не можете достичь заданного давления, сначала проверьте уплотнение. Оно может быть грязным, сухим или потрескавшимся.

Неправильные температурные перепады

Для эффективной конденсации требуется значительная разница температур между нагревательной баней и хладагентом в холодильнике. Общее правило — «правило 20 градусов»: температура бани должна быть примерно на 20°C выше точки кипения растворителя при заданном давлении, а хладагент должен быть как минимум на 20°C холоднее этой точки кипения.

Бульканье и вспенивание

Слишком быстрое создание вакуума или слишком высокая температура бани могут вызвать бурное «бульканье», что приведет к потере образца в холодильнике. Всегда создавайте вакуум постепенно и обеспечивайте плавное вращение.

Сделайте правильный выбор в соответствии с вашей целью

То, как вы управляете системой, полностью зависит от вашего приоритета.

• Если ваш основной фокус — максимальная скорость: Убедитесь, что у вас сильный вакуум, большой перепад температур между баней и холодильником, а скорость вращения создает тонкую и равномерную пленку.
• Если ваш основной фокус — безопасность образца: Используйте самую низкую возможную температуру бани, которая все еще позволяет испарение, и создавайте вакуум медленно и осторожно, чтобы предотвратить вспенивание термочувствительных соединений.
• Если ваш основной фокус — рекуперация растворителя: Убедитесь, что ваш холодильник работает с максимальной эффективностью при очень низкой температуре хладагента, чтобы уловить как можно больше паров.

Рассматривая ротавап как взаимосвязанную систему, а не просто как список частей, вы получаете точный контроль над всем процессом испарения.

Сводная таблица:

Компонент	Основная функция	Ключевая особенность
Нагревательная баня	Обеспечивает контролируемую тепловую энергию	Термостатически контролируемая жидкость (вода/масло)
Испарительная колба	Удерживает и вращает образец раствора	Создает тонкую пленку для быстрого испарения
Вакуумная система	Снижает давление для уменьшения точки кипения	Обеспечивает мягкую низкотемпературную работу
Холодильник	Охлаждает и сжижает пары растворителя	Использует хладагент (например, охлажденную воду)
Приемная колба	Собирает дистиллированный растворитель	Позволяет рекуперировать и повторно использовать растворитель

Готовы оптимизировать процесс удаления растворителя с помощью надежного роторного испарителя? KINTEK специализируется на высококачественном лабораторном оборудовании, включая роторные испарители, разработанные для точности, безопасности и эффективности. Независимо от того, что является вашим приоритетом — максимальная скорость, безопасность образца или рекуперация растворителя, — наши решения адаптированы для удовлетворения конкретных потребностей вашей лаборатории. Свяжитесь с нашими экспертами сегодня, чтобы найти идеальную систему ротавапа для вашего применения!

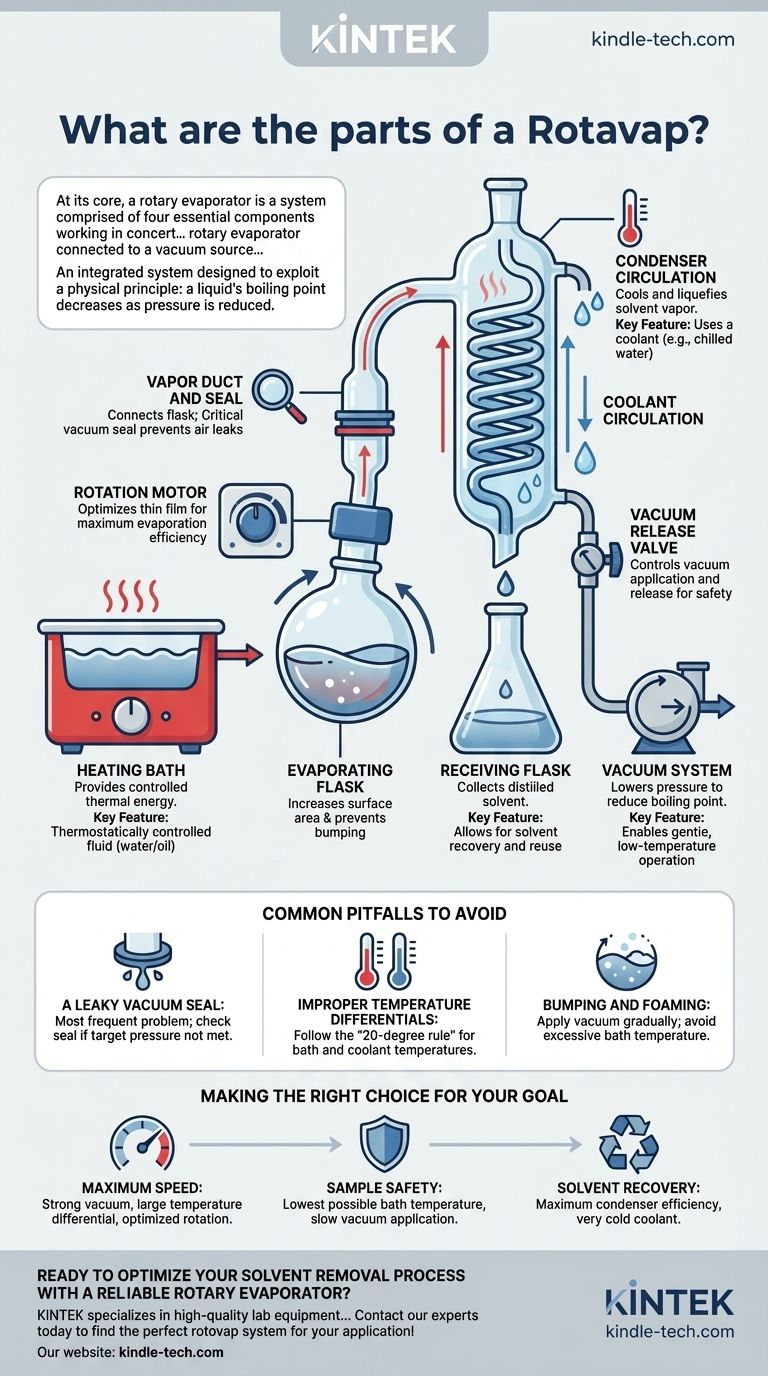

Визуальное руководство
