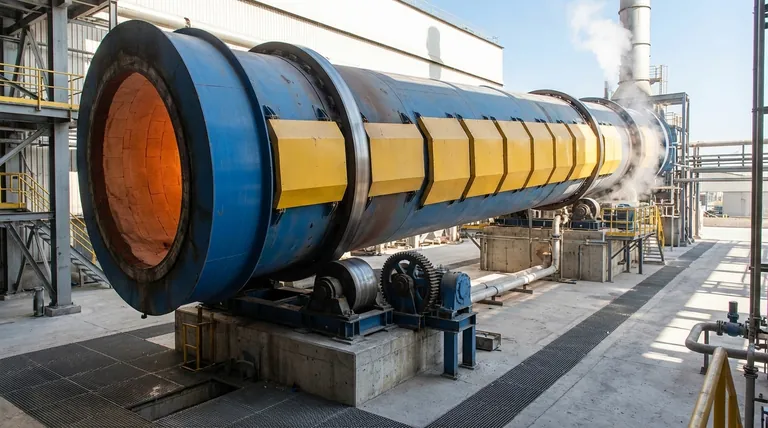

Каковы основные части вращающейся печи? Руководство по ее основным компонентам и системе

По своей сути, вращающаяся печь представляет собой сложную систему, построенную вокруг нескольких основных компонентов. Основными частями являются корпус печи, внутренняя футеровка, опорные бандажи и ролики, которые позволяют ей вращаться, и приводной механизм, обеспечивающий вращательную силу. Эти элементы работают вместе в рамках более крупной системы, которая включает в себя загрузочные и разгрузочные камеры.

Вращающаяся печь — это не просто набор деталей, а динамичная, интегрированная система, предназначенная для одной цели: обработки материалов при экстремальных температурах. Каждый компонент представляет собой точное инженерное решение огромных проблем, связанных с теплом, нагрузкой и движением.

Основная конструкция: Корпус и футеровка

Основой любой вращающейся печи является ее массивный цилиндрический корпус и защитный слой внутри него. Эти два компонента содержат весь процесс.

Корпус печи: Вращающийся каркас

Корпус печи является основным структурным компонентом, длинным стальным цилиндром, обычно наклоненным под небольшим углом. Он должен выдерживать огромные механические напряжения, включая кручение от приводной системы и изгиб от собственного огромного веса. Коническое сужение на его концах помогает управлять потоком материала.

Футеровка: Защита стали

Внутри корпуса находится футеровка, жаропрочный кирпич или литой материал. Ее критическая функция заключается в изоляции стального корпуса от экстремальных внутренних температур процесса и защите его от химической коррозии и физического истирания обрабатываемого материала.

Система опоры и вращения: Управление огромными силами

Поддержка и вращение конструкции весом в сотни или тысячи тонн требует прочной и точно спроектированной механической системы.

Опорные бандажи (опорные кольца): Несущие нагрузку

Опорные бандажи, также известные как опорные кольца, представляют собой массивные стальные кольца, прикрепленные к внешней стороне корпуса печи. Эти кольца передают весь вес печи и ее содержимого на опорные ролики.

Опорные ролики (цапфы): Основание

Опорные бандажи опираются на комплекты сверхмощных опорных роликов или цапф. Эти ролики установлены на прочном основании и несут полную нагрузку печи, позволяя массивному цилиндру вращаться с минимальным трением.

Приводной механизм: Двигатель вращения

Приводной механизм — это система двигателя и редуктора, которая вращает печь с медленной, контролируемой скоростью. Распространенные типы включают зубчатые приводы, использующие большое зубчатое колесо, установленное на корпусе, а также цепные, фрикционные или прямые приводы.

Упорные ролики: Поддержание положения

Поскольку печь установлена под наклоном, гравитация постоянно тянет ее вниз. Упорные ролики расположены так, чтобы давить на боковую часть опорных бандажей, предотвращая это осевое движение и удерживая печь в правильном положении.

Технологические компоненты: Перемещение и нагрев материала

Эти компоненты управляют тем, как материал поступает, перемещается и выходит из печи, напрямую влияя на эффективность процесса.

Загрузочные и разгрузочные камеры: Точки входа и выхода

На каждом конце вращающегося корпуса находятся стационарные загрузочные и разгрузочные камеры (или патрубки). Эти кожухи обеспечивают точки соединения для поступления материала в печь и для выхода конечного продукта и горячих газов.

Системы уплотнения: Удержание тепла и материала

Эффективные уплотнения устанавливаются между вращающимся корпусом и стационарными камерами. Их назначение критически важно: предотвратить утечку холодного воздуха в печь (что снижает эффективность) и остановить выход горячего газа и пыли материала в окружающую среду.

Внутренние теплообменники: Повышение эффективности

Многие печи содержат внутренние теплообменники, такие как подъемники или цепи. По мере вращения печи эти устройства поднимают и рассыпают материал через поток горячего газа, значительно улучшая теплопередачу и снижая расход топлива.

Понимание компромиссов

Выбор и обслуживание компонентов печи включает балансирование конкурирующих приоритетов. Идеальная система для одного процесса может быть неэффективной для другого.

Кастомизация против стоимости

Стандартные компоненты печи составляют базовую конструкцию, но большинство применений требуют кастомизации. Регулировка диаметра корпуса, типа футеровки или приводной системы в соответствии с потребностями конкретного материала может значительно улучшить производительность, но также увеличивает первоначальные инвестиции.

Механическая сложность против надежности

Вращающаяся печь — это среда с высоким износом. Компоненты системы опоры и вращения — ролики, бандажи, шестерни и уплотнения — находятся под постоянным механическим напряжением. Хотя сложные конструкции могут повысить эффективность, они часто требуют более интенсивного графика технического обслуживания для обеспечения долгосрочной надежности.

Как думать о компонентах печи

Ваши операционные приоритеты будут определять, какие компоненты требуют наибольшего внимания.

• Если ваш основной акцент делается на техническом обслуживании и надежности: Уделяйте наибольшее внимание системе опоры и привода, поскольку бандажи, ролики и приводной механизм являются основными точками механического износа.
• Если ваш основной акцент делается на эффективности процесса: Футеровка, внутренние теплообменники и системы уплотнения являются вашими ключевыми рычагами для контроля потерь тепла и оптимизации расхода топлива.
• Если ваш основной акцент делается на структурной целостности: Сам корпус печи является наиболее критическим элементом, требующим регулярного осмотра на предмет признаков напряжения, усталости или деформации.

Понимание того, как эти компоненты функционируют как единая система, является ключом к освоению эксплуатации и проектирования вращающихся печей.

Сводная таблица:

Категория компонента	Ключевые части	Основная функция
Основная структура	Корпус печи, футеровка	Содержит процесс и защищает от экстремального тепла
Опора и вращение	Опорные бандажи, ролики, приводной механизм, упорные ролики	Поддерживает огромный вес и обеспечивает контролируемое вращение
Технологическая система	Загрузочные/разгрузочные камеры, уплотнения, внутренние теплообменники	Управляет потоком материала, удерживает тепло и повышает эффективность
