Каковы недостатки метода термического испарения? Высокая степень загрязнения, ограниченный выбор материалов и низкое качество пленки

Коротко говоря, основными недостатками термического испарения являются высокий уровень примесей, значительные ограничения по типам материалов, которые можно наносить, и создание пленок низкой плотности с потенциально плохой однородностью. Этот метод плохо справляется с высокоплавкими материалами и может привносить загрязнения от самого источника нагрева.

Термическое испарение ценится за свою простоту и низкую стоимость, но это имеет значительную цену. Его основной компромисс заключается в жертвовании чистотой пленки, универсальностью материалов и структурным качеством ради простоты эксплуатации и доступности.

Проблема чистоты и загрязнения

Наиболее часто упоминаемый недостаток термического испарения — это его компромиссная чистота, которая напрямую вытекает из его принципа работы.

Высокий уровень примесей

По сравнению с другими методами физического осаждения из паровой фазы (PVD), такими как распыление или электронно-лучевое испарение, термическое испарение обычно производит пленки с самым высоким уровнем примесей. Относительно низкий вакуум и метод нагрева способствуют этому.

Загрязнение от источника

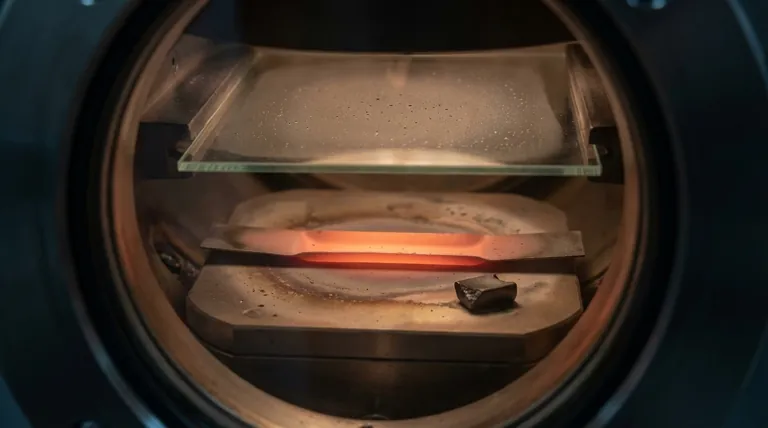

Материал для осаждения помещается в «лодочку» или тигель, который нагревается резистивным способом. При высоких температурах сам материал лодочки может выделять газы или испаряться, становясь непреднамеренным загрязнителем в конечной тонкой пленке.

Ограничения в качестве и структуре пленки

Хотя процесс прост в исполнении, он предлагает меньший контроль над конечными свойствами пленки по сравнению с более продвинутыми методами.

Пленки низкой плотности

Полученные пленки часто имеют низкую плотность и пористые. Хотя это можно улучшить, добавив ионный источник, присущее качество стандартного процесса термического испарения ниже, чем у других методов PVD.

Умеренное внутреннее напряжение

Пленки, осажденные методом термического испарения, как правило, демонстрируют умеренное внутреннее напряжение. Это может быть критической точкой отказа в приложениях, где адгезия пленки и долгосрочная стабильность имеют первостепенное значение.

Плохая однородность без вспомогательных средств

Достижение однородной толщины пленки по всей подложке является серьезной проблемой. Без сложных и дорогих дополнений, таких как планетарные держатели подложек и маски для обеспечения однородности, осаждение часто бывает непоследовательным.

Ограничения по материалам и масштабируемости

Механизм нагрева накладывает жесткие ограничения на то, какие материалы могут быть использованы и насколько эффективно процесс может быть масштабирован.

Ограниченный выбор материалов

Термическое испарение принципиально непригодно для материалов с очень высокими температурами плавления, таких как тугоплавкие металлы (например, вольфрам, молибден). Резистивные источники нагрева просто не могут достичь требуемых температур эффективно или без сильного загрязнения.

Проблемы с органическими материалами

Нанесение полимеров и других органических материалов проблематично. Низкая теплопроводность этих материалов затрудняет нагрев, и процесс может вызвать молекулярное разложение или снижение молекулярной массы, изменяя свойства материала.

Ограниченная промышленная масштабируемость

Хотя этот метод отлично подходит для лабораторных и некоторых пакетных процессов, его присущая неоднородность и ограничения источника делают его менее масштабируемым для крупномасштабных промышленных применений по сравнению с такими методами, как распыление.

Понимание компромиссов: простота против производительности

Недостатки термического испарения должны быть сопоставлены с его основным преимуществом: простотой.

Уравнение затрат и выгод

Термическое испарение относительно недорого, просто и надежно. Оборудование менее сложное, чем системы распыления или электронно-лучевого испарения. Это делает его доступной отправной точкой для осаждения тонких пленок.

Когда недостатки не имеют значения

Для некоторых применений недостатки приемлемы. В декоративных покрытиях для косметики или спортивных товаров, или базовых светоотражателях, абсолютная чистота и плотность пленки менее критичны, чем стоимость и внешний вид.

Смягчение недостатков

Важно признать, что базовый термический испаритель может быть модернизирован. Добавление ионных источников может улучшить плотность пленки, а планетарные приспособления могут улучшить однородность. Однако эти дополнения увеличивают стоимость и сложность, сокращая разрыв с другими методами PVD.

Подходит ли термическое испарение для вашего применения?

Ваше решение должно основываться на четком понимании неотъемлемых требований вашего проекта.

• Если ваша основная цель — высокая чистота и плотность пленки: Термическое испарение — плохой выбор; вместо этого рассмотрите распыление или электронно-лучевое испарение.
• Если ваша основная цель — осаждение тугоплавких металлов или сложных сплавов: Этот метод непригоден из-за его температурных ограничений.
• Если ваша основная цель — недорогое осаждение простых, низкоплавких металлов: Термическое испарение — очень жизнеспособное и экономически эффективное решение, особенно для прототипов или декоративных покрытий.
• Если ваша основная цель — осаждение органической электроники (OLED): Этот метод используется, но вы должны быть готовы к управлению значительными проблемами разложения материала и контроля процесса.

В конечном итоге, выбор термического испарения означает сознательное принятие его ограничений в чистоте и производительности в обмен на его простоту и низкую стоимость.

Сводная таблица:

Категория недостатков	Основные проблемы
Чистота и загрязнение	Высокий уровень примесей, загрязнение от лодочки источника
Качество пленки	Пленки низкой плотности, пористые пленки, умеренное внутреннее напряжение, плохая однородность
Ограничения по материалам	Непригодно для высокоплавких металлов, проблемы с органикой
Масштабируемость	Ограничено для крупномасштабных промышленных применений
