Какие существуют типы проточных реакторов? Выбор между CSTR и PFR для оптимальной химической обработки

По своей сути, в химической инженерии используются два фундаментальных идеальных типа проточных реакторов: реактор с непрерывным перемешиванием (CSTR) и проточный реактор вытеснения (PFR). CSTR работает по принципу идеального перемешивания, что приводит к однородным условиям по всему объему, тогда как PFR работает без перемешивания в направлении потока, создавая градиент свойств по его длине. Почти все практические проточные реакторы спроектированы так, чтобы аппроксимировать одно из этих двух идеальных поведений.

Существенное различие между проточными реакторами заключается не в их форме, а в характеристиках перемешивания. Ваш выбор между идеально перемешанной системой (CSTR) и неперемешанной, прогрессирующей системой (PFR) будет фундаментально определять эффективность, контроль и конечный результат вашего процесса.

Две фундаментальные модели потока

Чтобы понять любой реальный реактор, вы должны сначала освоить две идеальные модели, на которых они основаны. Эти модели определяют границы того, как реагенты могут быть обработаны в непрерывной системе.

Реактор с непрерывным перемешиванием (CSTR): идеальное перемешивание

CSTR — это идеализированная модель реактора, в которой происходит идеальное, мгновенное перемешивание. Представьте себе большую кастрюлю супа, куда постоянно добавляются новые ингредиенты, и суп постоянно удаляется, в то время как мощный миксер поддерживает всю кастрюлю идеально однородной в любое время.

Ключевое предположение состоит в том, что концентрация и температура материала, выходящего из реактора, идентичны условиям в каждой точке внутри реактора. Это означает, что реакции протекают при постоянной и, как правило, низкой концентрации реагентов.

Проточный реактор вытеснения (PFR): упорядоченное продвижение

PFR, часто представляемый как длинная труба, моделирует реактор, где жидкость течет как серия дискретных «пробок». Каждая пробка идеально перемешивается внутри себя (радиально), но абсолютно нет перемешивания с пробкой впереди или позади нее (аксиально).

Это похоже на конвейерную линию. Каждая пробка реагента поступает в реактор и движется по его длине, при этом реакция протекает со временем. Следовательно, концентрация реагента высока на входе и непрерывно уменьшается по длине реактора.

Как тип реактора определяет производительность

Разница в перемешивании напрямую влияет на скорости реакции, размер реактора и управление температурой, которые являются критическими показателями производительности для химического процесса.

Профили концентрации и скорости реакции

Для большинства реакций скорость максимальна, когда концентрации реагентов самые высокие.

В PFR реакция начинается с высокой скоростью на входе, где концентрация высока, и замедляется по мере расходования реагентов по трубе. Он полностью использует начальную высокую концентрацию.

В CSTR свежий поток немедленно смешивается со всем объемом реактора, и концентрация мгновенно падает до конечной, низкой концентрации на выходе. Следовательно, вся реакция протекает с самой низкой скоростью.

Конверсия и объем реактора

Эта разница в скорости реакции оказывает огромное влияние на эффективность. Для достижения одинакового количества химической конверсии для большинства стандартных реакций PFR почти всегда требует меньшего объема реактора, чем CSTR.

Низкая, равномерная скорость реакции CSTR означает, что ему требуется гораздо больший объем, чтобы дать молекулам достаточно времени для реакции до желаемой степени. Это одно из наиболее значительных практических различий между двумя типами.

Практические реализации: PBR и микрореакторы

В промышленности эти идеальные модели адаптируются к практическим конструкциям.

Реактор с неподвижным слоем (PBR) — это PFR, заполненный частицами твердого катализатора. Это основная рабочая лошадка для крупномасштабных газофазных каталитических реакций, таких как синтез аммиака или переработка нефти, и его поведение моделируется как PFR.

Микрореакторы с каналами размером менее миллиметра часто работают в режиме ламинарного потока. Хотя они по-прежнему трубчатые, отсутствие турбулентности означает, что перемешивание не идеально по всему каналу, создавая другой тип неидеального поведения, которым необходимо управлять.

Понимание компромиссов

Выбор реактора — это не поиск «лучшего», а балансирование конкурирующих инженерных приоритетов. Ни одна из моделей не является универсально превосходящей.

CSTR: отличный контроль против более низкой эффективности

Основное преимущество CSTR — это превосходный контроль температуры. Большой, хорошо перемешанный объем действует как теплоотвод, легко поглощая или рассеивая тепло реакции. Это делает его идеальным для сильно экзотермических реакций, где предотвращение «горячих точек» является критической проблемой безопасности.

Его главный недостаток — неэффективное использование объема реактора. Для достижения очень высокой конверсии (например, >99%) требуемый объем CSTR может стать непрактично большим.

PFR: высокая эффективность против температурных градиентов

Сильная сторона PFR — это его высокая конверсия на единицу объема, что делает его высокоэффективным и экономически выгодным для многих процессов.

Его слабость — это потенциал для плохого контроля температуры. Сильные экзотермические реакции могут создавать опасные горячие точки по длине реактора, в то время как эндотермические реакции могут создавать холодные точки, которые гасят реакцию. Управление этими температурными градиентами является серьезной инженерной проблемой.

Последовательные конфигурации: лучшее из двух миров

На практике инженеры часто комбинируют реакторы. Например, процесс может начинаться с CSTR для обработки основной части сильно экзотермической реакции при строгом контроле температуры, за которым следует PFR для эффективного достижения высокой конечной конверсии.

Правильный выбор для вашего процесса

Ваше решение должно быть обусловлено конкретной химией и операционными целями вашего проекта.

• Если ваша основная цель — максимизировать конверсию в наименьшем объеме: PFR, как правило, является более эффективным выбором для большинства реакций положительного порядка.
• Если ваша основная цель — точный контроль температуры для чувствительной реакции: равномерный температурный профиль CSTR обеспечивает превосходную стабильность и безопасность.
• Если ваша основная цель — твердокаталитическая реакция: реактор с неподвижным слоем (PBR), который моделируется как PFR, является стандартной промышленной реализацией.
• Если ваша основная цель — оптимизация селективности в сложной реакционной сети: выбор неоднозначен; низкая концентрация реагентов в CSTR может способствовать образованию промежуточного продукта, в то время как PFR может быть лучше для других, часто требуя детального моделирования.

В конечном итоге, выбор правильного реактора заключается в согласовании физических характеристик потока и перемешивания оборудования с химической кинетикой вашей реакции.

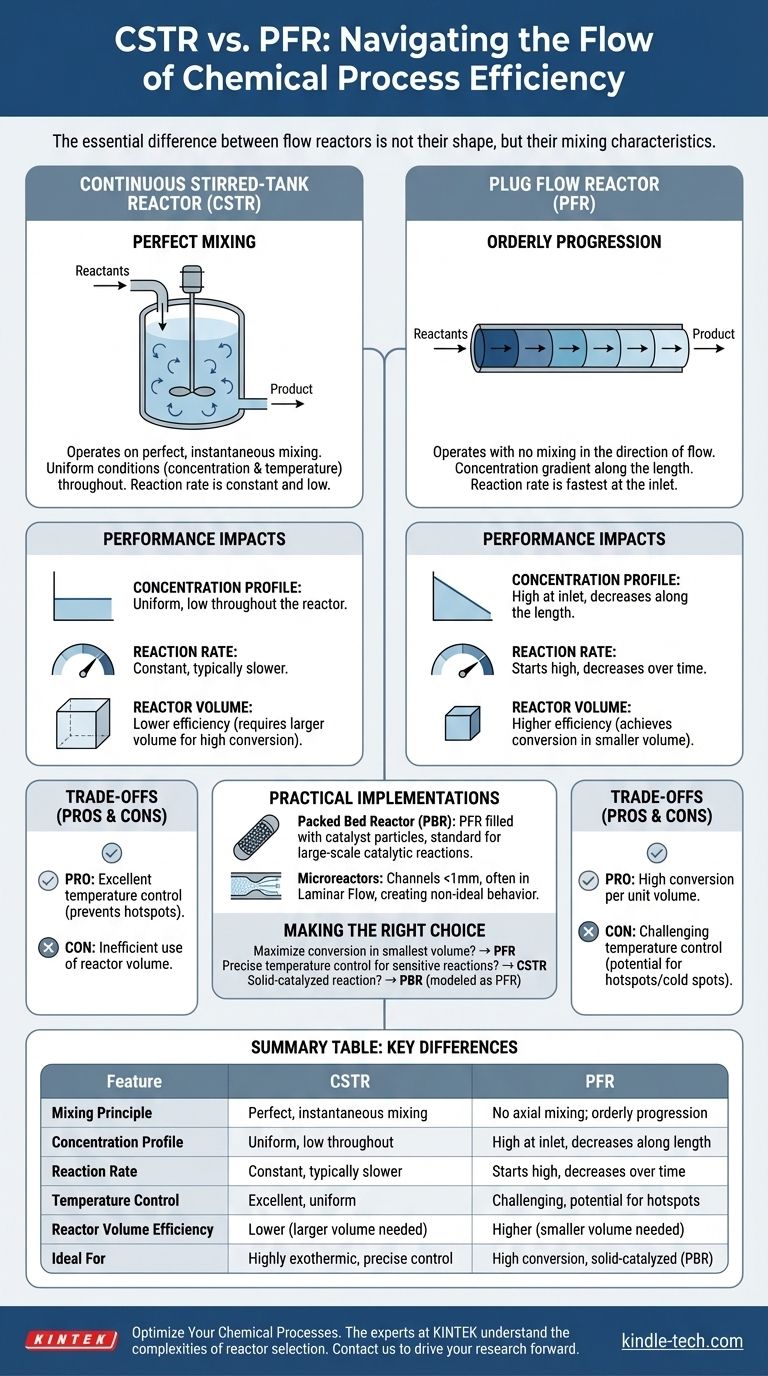

Сводная таблица:

Характеристика	Реактор с непрерывным перемешиванием (CSTR)	Проточный реактор вытеснения (PFR)
Принцип перемешивания	Идеальное, мгновенное перемешивание	Отсутствие осевого перемешивания; упорядоченное продвижение
Профиль концентрации	Равномерный, низкий по всему реактору	Высокий на входе, уменьшается по длине
Скорость реакции	Постоянная, обычно более медленная	Начинается высокая, уменьшается со временем
Контроль температуры	Отличный, равномерная температура	Сложный, потенциал для горячих/холодных точек
Эффективность объема реактора	Ниже (требует большего объема для высокой конверсии)	Выше (достигает конверсии в меньшем объеме)
Идеально подходит для	Сильно экзотермических реакций, точного контроля температуры	Высокой эффективности конверсии, твердокаталитических реакций (PBR)
