Как Контролировать Нагрев Индукционного Нагревателя? Основная Мощность, Частота И Рабочий Цикл

По своей сути, контроль нагрева индукционного нагревателя включает в себя точное управление электрическими характеристиками переменного тока высокой частоты, подаваемого на его рабочую катушку. Это достигается с помощью электронного инвертора мощности, который может изменять мощность, частоту и рабочий цикл тока для регулирования силы и поведения магнитного поля, ответственного за генерацию тепла.

Основная задача состоит не просто в увеличении или уменьшении тепла, а в контроле того, как и где это тепло генерируется внутри заготовки. Истинный контроль достигается за счет понимания того, что вы управляете не напрямую температурой, а свойствами индуцирующего ее магнитного поля.

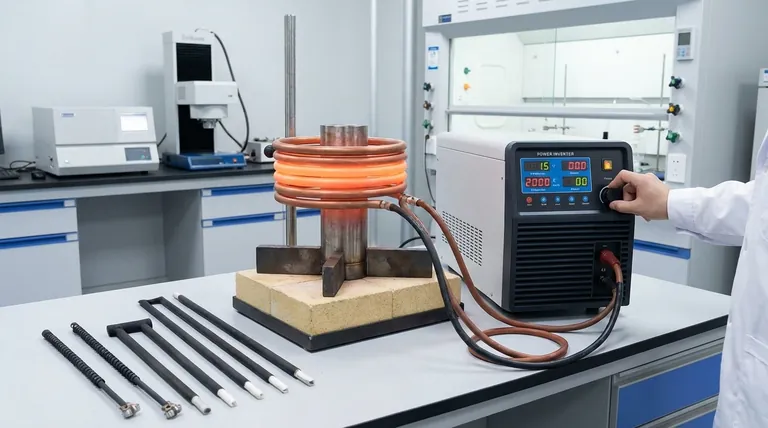

Как контролировать нагрев индукционного нагревателя? Основная мощность, частота и рабочий цикл

Основной принцип: Манипулирование магнитным полем

Чтобы контролировать тепло, вы должны сначала понять, как оно создается. Индукционный нагрев — это бесконтактный процесс, который полностью зависит от электромагнетизма.

Как индукция генерирует тепло

Источник питания индукционного нагревателя, или инвертор, подает переменный ток высокой частоты через медную рабочую катушку. Этот ток создает сильное, быстро меняющееся магнитное поле вокруг катушки.

Когда проводящий материал (например, металлическая деталь) помещается в это поле, поле индуцирует в самой детали круговые электрические токи. Они известны как вихревые токи (токи Фуко).

Физика тепловыделения

Металлическая деталь обладает естественным электрическим сопротивлением. Когда эти сильные вихревые токи протекают, встречая это сопротивление, они генерируют огромное трение на молекулярном уровне, что проявляется как быстрый и точный нагрев. Количество тепла напрямую связано с величиной этих индуцированных токов.

Три рычага управления нагревом

Инвертор является мозгом системы, предоставляя вам три основных электронных метода для управления вихревыми токами и, следовательно, теплом.

Метод 1: Регулировка мощности (тока)

Это самый прямой способ контролировать общее количество тепла. Увеличение мощности, подаваемой на рабочую катушку, создает более сильное магнитное поле.

Более сильное магнитное поле индуцирует большие вихревые токи в заготовке, что генерирует больше тепла. Это часто достигается путем контроля напряжения, подаваемого на инвертор.

Метод 2: Регулировка частоты

Частота определяет глубину, на которой генерируется тепло. Это явление известно как скин-эффект (поверхностный эффект).

При высоких частотах вихревые токи вынуждены течь в тонком слое возле поверхности детали. Это идеально подходит для поверхностной закалки или применений, требующих быстрого локализованного нагрева.

При более низких частотах магнитное поле проникает глубже в деталь, заставляя вихревые токи течь через большую часть ее массы. Это используется для сквозного нагрева или равномерного нагрева крупных объектов. Современные инверторы часто используют цифровой сигнальный процессор (ЦСП) для генерации точных волновых форм, необходимых для контроля частоты.

Метод 3: Регулировка рабочего цикла

Этот метод контролирует среднюю мощность, подаваемую в течение времени. Система быстро включает и выключает питание катушки.

Рабочий цикл — это соотношение времени «включено» к общему периоду времени. Рабочий цикл 75% означает, что питание включено в течение 75% времени и выключено в течение 25%, подавая 75% от общей возможной мощности. Это простой и эффективный способ поддержания заданной температуры.

Понимание компромиссов

Эффективный контроль нагрева требует баланса конкурирующих факторов. Выбор правильных параметров критически важен для эффективности и достижения желаемого металлургического результата.

Частота против глубины нагрева

Это самый критический компромисс. Использование слишком высокой частоты для большой детали приведет только к нагреву поверхности, что приведет к потере энергии и неспособности прогреть сердцевину. И наоборот, использование слишком низкой частоты для маленькой детали будет неэффективным и может не генерировать тепло достаточно быстро.

Мощность против нагрузки на компоненты

Хотя более высокая мощность приводит к более быстрому нагреву, подача чрезмерной мощности может создать нагрузку на компоненты инвертора. Это также может вызвать термический шок или перегрев заготовки, если им не управлять должным образом с помощью правильного таймирования.

Влияние физической связи

Генерация тепла также сильно зависит от физической связи между катушкой и заготовкой. Чем ближе деталь к катушке, тем сильнее магнитная связь и тем эффективнее передача энергии. Даже небольшое изменение этого расстояния может существенно изменить скорость нагрева.

Сделайте правильный выбор для вашей цели

Оптимальная стратегия управления полностью зависит от материала, который вы нагреваете, и желаемого результата.

Если ваша основная цель — быстрая поверхностная закалка: Используйте высокую частоту для концентрации энергии на поверхности в сочетании с высокой мощностью в течение очень короткого времени.
Если ваша основная цель — прогреть большую заготовку насквозь: Используйте более низкую частоту для глубокого магнитного проникновения в сочетании с постоянной мощностью в течение более длительного периода.
Если ваша основная цель — поддержание точной температуры для пайки: Используйте такие настройки мощности и частоты, которые обеспечивают эффективный нагрев, а затем используйте контроль рабочего цикла или контур обратной связи по температуре для удержания целевой температуры стабильной.

В конечном счете, овладение контролем индукционного нагрева заключается в использовании этих электронных рычагов для формирования магнитного поля для вашего конкретного применения.

Сводная таблица:

Метод контроля	Что регулирует	Основной эффект на нагрев
Мощность (ток)	Сила магнитного поля	Контролирует общее количество генерируемого тепла
Частота	Глубина проникновения магнитного поля	Контролирует глубину генерации тепла (скин-эффект)
Рабочий цикл	Средняя мощность с течением времени	Контролирует среднюю температуру и предотвращает перегрев
