Стоимость покрытия методом физического осаждения из паровой фазы (PVD) сильно варьируется, от менее доллара за единицу для массовых партий мелких деталей до сотен долларов за крупные, сложные, единичные компоненты. Такой широкий диапазон существует потому, что цена определяется не столько материалом покрытия, сколько логистикой промышленного процесса, включая подготовку деталей, оснастку и размер партии.
Окончательная цена PVD-покрытия редко зависит от самого материала покрытия. Это функция экономической эффективности процесса: трудоемкая подготовка, индивидуальная оснастка и эффективность размера партии, которую можно обработать в вакуумной камере.
Деконструкция стоимости PVD-покрытия
Чтобы понять коммерческое предложение по PVD-покрытию, вы должны понять, как предприятие по нанесению покрытий рассчитывает свою цену. Стоимость складывается из нескольких ключевых факторов, каждый из которых вносит значительный вклад в окончательную сумму.
Роль труда и подготовки
Это часто самый большой и самый недооцененный компонент стоимости. PVD — это процесс прямой видимости, выполняемый в условиях высокого вакуума, что означает, что детали должны быть безупречно чистыми перед помещением в камеру.
Любое масло, остатки или даже отпечаток пальца могут испортить адгезию покрытия для всей партии. Это требует многоступенчатой ультразвуковой очистки, промывки деионизированной водой и осторожного обращения, что является трудоемким процессом.
Индивидуальная оснастка и приспособления
Детали нельзя просто положить на поднос. Их необходимо удерживать на специально разработанных стойках или приспособлениях, которые надежно фиксируют их и правильно ориентируют относительно источника покрытия.
Разработка и изготовление этих приспособлений является невозвратными инженерными затратами (NRE). Для первого запуска новой детали эти затраты на настройку могут быть значительными. Для крупносерийных повторяющихся работ эти затраты амортизируются и становятся незначительными.
Время работы машины и экономика партии
Камера PVD-покрытия — это дорогостоящее капитальное оборудование. Запуск цикла имеет фиксированную стоимость, независимо от того, сколько деталей находится внутри. Это включает энергию, инертные газы, потребление материала мишени и время работы оператора машины.
Это создает мощную экономию за счет масштаба. Стоимость покрытия 1000 маленьких винтов в одной партии значительно ниже за штуку, чем покрытие всего 100 из них, поскольку фиксированная стоимость цикла делится на большее количество деталей.
Материал и толщина покрытия
Хотя это не основной фактор, выбор материала имеет значение. Распространенные функциональные покрытия, такие как нитрид титана (TiN) или нитрид хрома (CrN), очень экономичны.
Более совершенные или сложные материалы, такие как алмазоподобный углерод (DLC) или покрытия, содержащие драгоценные металлы, такие как золото или платина, увеличат стоимость из-за цены сырья и более сложных параметров осаждения. Более толстые покрытия также требуют более длительного времени цикла, что увеличивает стоимость.
Контроль качества и спецификации
Требуемый уровень обеспечения качества напрямую влияет на цену. Простое декоративное покрытие на потребительском товаре может требовать только визуального осмотра.
Напротив, PVD-покрытие для аэрокосмического компонента или медицинского имплантата требует тщательной послепроцессной проверки. Это может включать испытания на адгезию, проверку толщины с помощью рентгеновской флуоресценции (XRF) и измерения твердости поверхности, что добавляет затраты на рабочую силу и оборудование.
Понимание компромиссов
PVD предлагает исключительную производительность, но важно признать экономические компромиссы по сравнению с другими методами отделки, такими как покраска, порошковое покрытие или гальваника.
Проблема "малых партий"
PVD часто неэкономичен для единичных деталей или очень небольших прототипных партий. Высокие фиксированные затраты на настройку, очистку и запуск машинного цикла означают, что партия из 5 штук может стоить почти столько же, сколько партия из 100.
Высокие первоначальные затраты на новые детали
Стоимость NRE для индивидуальной оснастки может быть барьером для входа. Если вы покрываете лишь небольшое количество уникальных деталей, эта плата за оснастку может сделать цену за штуку непомерно высокой.
Стоимость по сравнению с альтернативными видами отделки
PVD почти всегда дороже изначально, чем порошковое покрытие или покраска. Однако эти методы обеспечивают толстый, непроводящий слой, которому не хватает твердости, износостойкости и тонкопленочной точности PVD. Вы платите за значительный скачок в физических свойствах и долговечности.
Получение точной сметы для вашего проекта
Чтобы определить, подходит ли PVD для вашего применения и бюджета, вы должны обратиться к поставщику покрытий, имея правильную информацию. Ваша цель будет определять вашу чувствительность к затратам.
- Если ваша основная цель — крупносерийное производство: ваш путь к низкой цене за штуку — это максимизация размера партии и оптимизация обработки деталей для сокращения трудозатрат.
- Если ваша основная цель — максимальная производительность и точность: будьте готовы к тому, что затраты будут расти с усложнением ваших требований к обеспечению качества, тестированию и документации.
- Если ваша основная цель — прототипирование или небольшие партии: ищите поставщика, специализирующегося на небольших партиях, или будьте готовы к высоким первоначальным затратам на настройку и за штуку.
Понимая эти факторы затрат, вы можете обратиться к поставщику покрытий не с простым вопросом о цене, а с правильной информацией для построения партнерства для успешного результата.

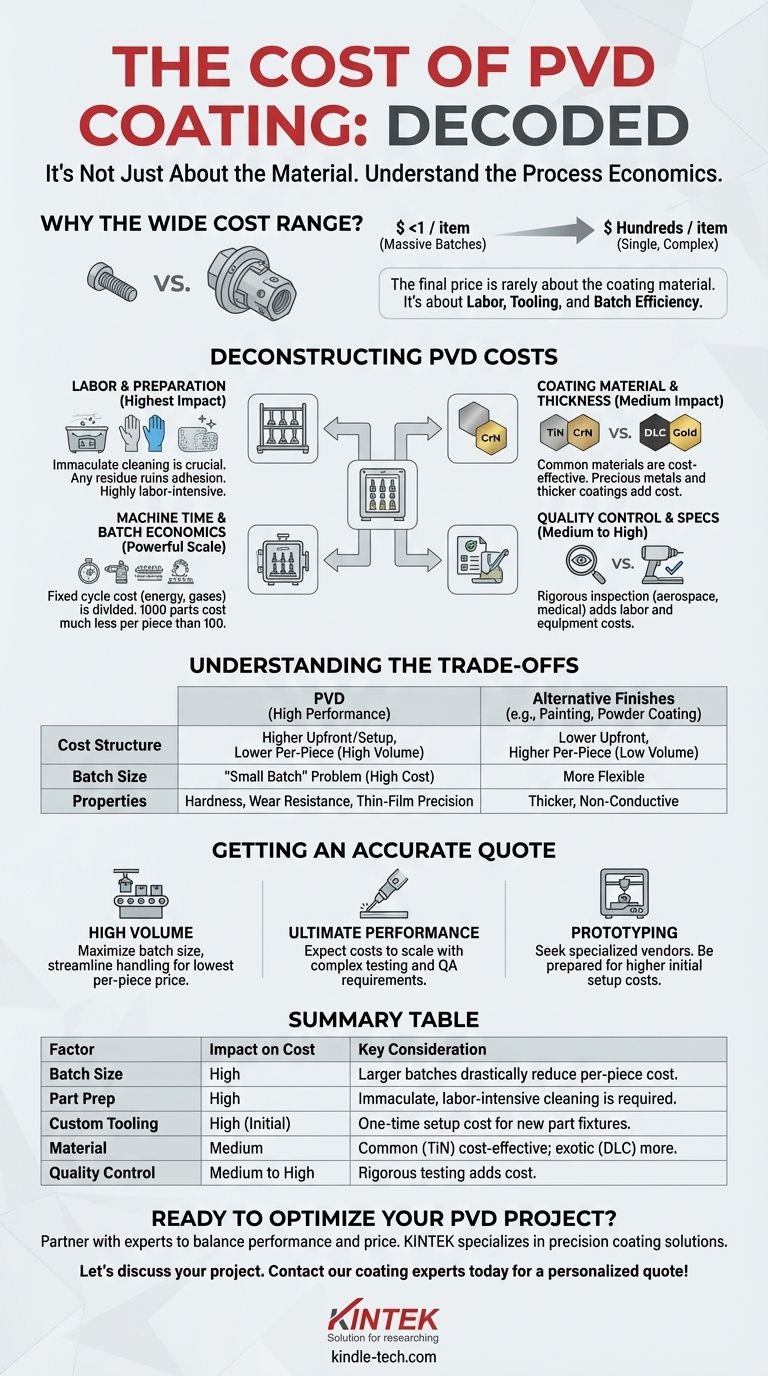

Сводная таблица:
| Фактор | Влияние на стоимость | Ключевое соображение |
|---|---|---|
| Размер партии | Высокое | Большие партии значительно снижают стоимость за штуку. |
| Подготовка деталей | Высокое | Требуется безупречная, трудоемкая очистка. |
| Индивидуальная оснастка | Высокое (первоначально) | Единовременные затраты на настройку для новых приспособлений для деталей. |
| Материал покрытия | Среднее | Распространенные покрытия (TiN) экономичны; экзотические материалы (DLC, золото) стоят дороже. |
| Контроль качества | От среднего до высокого | Тщательное тестирование (адгезия, толщина) увеличивает стоимость. |
