Чего не следует делать при использовании PVD? Избегайте этих распространенных ошибок для достижения оптимальных результатов нанесения покрытий

Чтобы получить максимальную отдачу от процесса PVD, вы должны избегать его использования в тех случаях, когда критически важно нанесение покрытия на поверхности, не находящиеся на прямой видимости. Не следует рассматривать его как недорогое, высокоскоростное производственное решение, а также не следует недооценивать эксплуатационные требования к обработке деталей и техническому обслуживанию оборудования. Игнорирование этих ограничений часто приводит к плохим результатам и перерасходу бюджета.

Основные ограничения физического осаждения из паровой фазы (PVD) проистекают из его природы как процесса, осуществляемого в вакууме по прямой видимости. Этот единственный принцип определяет, какая геометрия деталей подходит, увеличивает сложность эксплуатации и, в конечном счете, определяет его структуру затрат.

Ограничение прямой видимости: корень большинства проблем

PVD работает путем бомбардировки исходного материала (мишени) ионами в вакууме, заставляя атомы испаряться и двигаться по прямой линии для покрытия вашей детали (подложки). Понимание этого перемещения по «прямой видимости» является ключом к предотвращению распространенных сбоев.

Почему сложная геометрия дает сбои

Поскольку материал покрытия движется по прямой траектории, любая поверхность, невидимая непосредственно для источника, не будет покрыта. Это явление известно как затенение.

Это делает PVD непригодным для нанесения покрытий на внутренние поверхности длинных трубок, глубоких карманов или скрытых граней сложных деталей. Покрытие будет толстым на открытых поверхностях и тонким или отсутствующим на «затененных».

Проблема пакетной загрузки

Чтобы избежать взаимного затенения деталей, их необходимо загружать в камеру PVD с уменьшенной плотностью. Их нужно тщательно располагать на расстоянии друг от друга, чтобы пары покрытия могли достичь всех предполагаемых поверхностей.

Это напрямую влияет на пропускную способность. Нельзя просто набить камеру до отказа. Эта низкая плотность упаковки вносит значительный вклад в общую стоимость на деталь.

Необходимость в сложном оснащении

Чтобы компенсировать затенение на одной детали, компоненты часто устанавливаются на сложные вращающиеся приспособления или карусели. Эти системы поворачивают детали во время процесса нанесения покрытия, чтобы разные грани были обращены к источнику пара.

Хотя это эффективно, это добавляет еще один уровень сложности и затрат. Проектирование и эксплуатация этих приспособлений требуют значительного технического опыта.

Понимание эксплуатационных и финансовых реалий

Помимо физических ограничений, PVD представляет собой специфические эксплуатационные и финансовые проблемы, которые вы не должны упускать из виду при планировании проекта.

PVD — это не высокоскоростной процесс

В источниках отмечается низкая скорость выхода, что означает, что покрытие накапливается очень медленно. В зависимости от материала и желаемой толщины один цикл PVD может занять несколько часов.

Это не быстрый процесс «погружения и сушки». Низкая скорость осаждения является фундаментальным аспектом, ограничивающим его использование в высокоскоростном производстве, если только параллельно не работают несколько дорогостоящих систем.

Высокая стоимость оборудования и эксплуатации

PVD — это по своей сути дорогостоящая технология. Первоначальные капиталовложения в вакуумную камеру, источники питания и системы управления являются существенными.

Текущие расходы также высоки. Они включают потребление высокочистых мишенных материалов, значительное потребление энергии и потребность в квалифицированных технических специалистах для эксплуатации и обслуживания оборудования.

Критическая роль технического обслуживания

Системы PVD — это сложные машины, требующие регулярного, экспертного технического обслуживания. Надежная система охлаждения необходима для управления огромным выделяемым теплом.

Кроме того, вакуумные насосы, уплотнения камеры и источники питания требуют постоянного ухода для обеспечения стабильности процесса и повторяемости результатов. Вы не должны предполагать, что PVD — это технология «настроил и забыл».

Распространенные ошибки, которых следует избегать

Исходя из этих ограничений, несколько распространенных заблуждений приводят к неудачным проектам PVD. Знание о них — первый шаг к успеху.

Предположение об однородном покрытии

Самая частая ошибка — предполагать, что PVD обеспечит идеально однородное покрытие на всей сложной детали. Если ваша деталь не является относительно простой и правильно закрепленной, покрытие будет варьироваться.

Недооценка стоимости на деталь

Не путайте PVD с дешевой альтернативой гальванике. Сочетание высокой стоимости оборудования, медленного времени цикла, низкой плотности партии и квалифицированного труда означает, что стоимость на деталь часто выше, чем при других методах обработки поверхности.

Пренебрежение подготовкой поверхности

Покрытия PVD требуют атомарно чистой поверхности для надлежащего сцепления. Вы не можете поместить деталь прямо из механического цеха в камеру PVD. Многоступенчатый, строгий процесс очистки является обязательным, и вы не должны идти на компромисс в этом вопросе.

Как применить это к вашему проекту

Используйте эти ограничения в качестве руководства для определения того, является ли PVD правильным путем для вашей конкретной цели.

• Если ваша деталь имеет глубокие внутренние каналы или сложные, скрытые поверхности: Избегайте PVD, так как его природа, основанная на прямой видимости, приведет к неполному и нефункциональному покрытию.
• Если ваши основные движущие силы — низкая стоимость и высокая пропускная способность: Пересмотрите PVD, поскольку медленное время цикла, низкая плотность партии и высокие эксплуатационные расходы противоречат этим целям.
• Если вам нужен простой процесс, не требующий сложного обслуживания: Не выбирайте PVD, так как он требует значительных инвестиций в сложное оснащение, контроль процесса и строгое техническое обслуживание оборудования.

Уважая эти фундаментальные ограничения, вы сможете точно оценить, является ли PVD правильной стратегической инвестицией для вашего применения.

Сводная таблица:

Ограничение PVD	Ключевое следствие
Процесс прямой видимости	Не подходит для нанесения покрытий на скрытые поверхности, глубокие карманы или внутренние каналы
Низкая скорость осаждения	Не идеально подходит для высокопроизводительного производства; время цикла может занимать часы
Высокая эксплуатационная стоимость	Значительные инвестиции в оборудование, энергию, мишенные материалы и квалифицированный труд
Сложное оснащение и обслуживание	Требует точного вращения деталей, строгой очистки и экспертного обслуживания системы

Сталкиваетесь с проблемами нанесения покрытий на сложные геометрические формы или управления высокими затратами на деталь? KINTEK специализируется на лабораторном оборудовании и расходных материалах, предлагая индивидуальные решения PVD, отвечающие вашим конкретным лабораторным задачам. Наши эксперты помогут вам преодолеть технические ограничения, оптимизировать оснастку и обеспечить надежную работу. Свяжитесь с нами сегодня, чтобы повысить эффективность вашего процесса нанесения покрытий и добиться стабильных, высококачественных результатов!

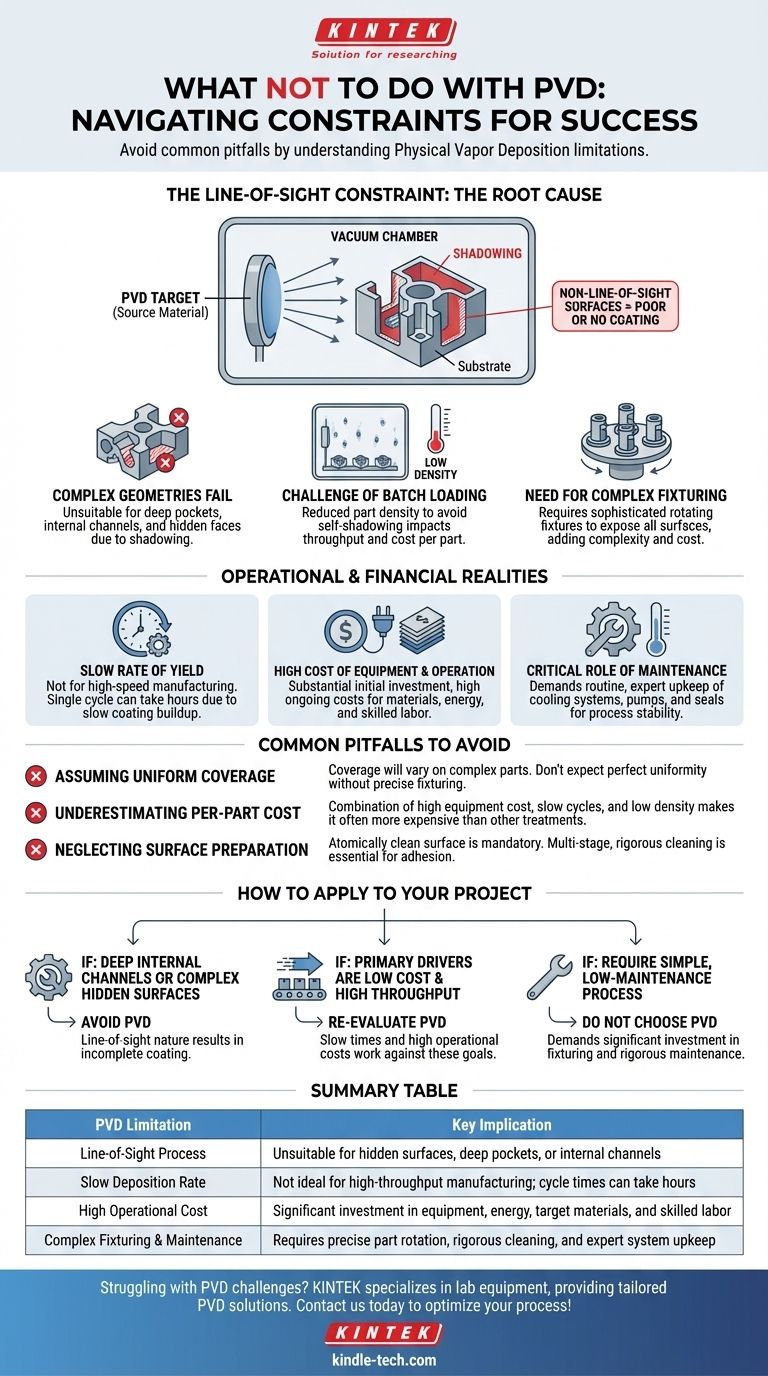

Визуальное руководство
