Какова основная функция вакуумного насоса? Удаление молекул газа для создания контролируемого вакуума

По своей сути, основная функция вакуумного насоса заключается в удалении молекул газа или воздуха из герметичного объема. Захватывая и вытесняя эти молекулы, насос уменьшает количество частиц внутри контейнера, тем самым снижая его внутреннее давление до уровня ниже окружающего атмосферного. Этот процесс создания частичного вакуума является фундаментальным для бесчисленных промышленных и научных применений.

Вакуумный насос не создает «пустоту» путем всасывания. Вместо этого это механическое устройство, которое активно захватывает, сжимает и транспортирует газ из герметичной системы, систематически снижая давление внутри.

Как вакуумный насос создает более низкое давление

Вакуумный насос работает по принципам вытеснения и сжатия газа. Полезно думать о нем не как об устройстве, которое «всасывает», а как о том, которое перемещает газ из области низкого давления в область высокого давления (внешнюю атмосферу).

Принцип объемного вытеснения

Большинство вакуумных насосов являются машинами объемного вытеснения. Это означает, что они захватывают фиксированный объем газа из герметичной системы, изолируют его, а затем механически выталкивают его через выхлоп насоса.

Это действие повторяется быстро, при каждом цикле удаляется еще один карман газа, постепенно снижая давление внутри системы.

Механическое действие роторно-лопастного насоса

Распространенная конструкция, иллюстрирующая этот принцип, — это роторно-лопастной насос. Ротор устанавливается не по центру (эксцентрично) внутри цилиндрического корпуса.

Лопасти, или пластины, вставляются в пазы ротора. По мере вращения ротора центробежная сила выталкивает эти лопасти наружу, поддерживая их постоянный контакт с внутренней стенкой корпуса.

Поскольку ротор смещен от центра, камеры, создаваемые между лопастями, постоянно меняются в размере. Камера расширяется, проходя через впускное отверстие, втягивая газ из системы. При дальнейшем вращении камера сжимается, сжимая газ, пока он не будет вытеснен через выпускной патрубок.

Другие механизмы вытеснения

Другие конструкции достигают той же цели с помощью различных механических действий. Например, роторно-винтовой насос использует два зацепляющихся винта для захвата газа в резьбе, транспортировки его по всей длине и вытеснения на другом конце.

Устройство стандартного вакуумного насоса

Хотя конструкции различаются, большинство вакуумных насосов имеют общий набор основных компонентов, которые позволяют им надежно функционировать.

Двигатель

Электродвигатель — это движущая сила насоса. Он обеспечивает вращательную энергию, необходимую для привода внутреннего механизма, будь то ротор с лопастями или набор винтов.

Насосная головка (компрессор)

Это сердце операции, содержащее механизм, который создает вакуум. В нем расположены ротор, лопасти и цилиндрический корпус (или винты), которые захватывают и сжимают газ.

Впускные и выпускные порты

Впускной порт — это точка подключения к герметичной системе, которую вы хотите эвакуировать. Выпускной порт, или выхлоп, — это место, куда захваченный и сжатый газ выводится из насоса, обычно в атмосферу.

Основные вспомогательные системы

Для обеспечения долговечности и производительности насосы включают критически важные вспомогательные системы. Вентилятор охлаждения и ребра на корпусе рассеивают значительное тепло, выделяющееся при сжатии газа.

Многие насосы смазываются маслом, и смотровое стекло уровня масла позволяет операторам контролировать количество и состояние масла, что жизненно важно для герметизации и смазки.

Понимание ключевых компромиссов

Эффективность вакуумного насоса не является абсолютной. Его производительность определяется ключевыми эксплуатационными переменными и конструктивными решениями.

Одноступенчатые и многоступенчатые насосы

Вакуумный насос работает против очень высокого степени сжатия — разницы между низким давлением на входе и атмосферным давлением на выходе. Одноступенчатый насос имеет физический предел степени сжатия, которую он может достичь.

Для достижения более глубокого вакуума (более низких давлений) используются многоступенчатые насосы. По сути, это два или более насоса, соединенных последовательно, где выхлоп первой ступени становится входом для второй, что позволяет достигать гораздо более низких предельных давлений.

Критическая роль герметизации

Способность создавать глубокий вакуум зависит от предотвращения утечек. Уплотнения критически важны как внутри механизма насоса, так и в системе, к которой он подключен.

В некоторых конструкциях жидкость, такая как масло или вода, действует как динамический герметик. Например, в водокольцевом насосе количество уплотнительной воды имеет решающее значение. Слишком малое количество не позволяет насосу достичь стабильного вакуума, в то время как слишком большое количество тратит энергию без улучшения производительности.

Применение этих знаний

Понимание этих функциональных принципов позволяет более эффективно эксплуатировать, устранять неполадки и выбирать оборудование.

• Если ваше основное внимание уделяется техническому обслуживанию и эксплуатации: Обращайте пристальное внимание на вспомогательные системы, такие как уровень масла и охлаждение, поскольку они являются первой линией защиты от поломки насоса и снижения производительности.
• Если ваше основное внимание уделяется проектированию системы: Сопоставьте характеристики насоса (такие как его предельное давление и скорость вытеснения) с требованиями вашего приложения, решая, необходима ли одноступенчатая или многоступенчатая конструкция.
• Если ваше основное внимание уделяется фундаментальному пониманию: Помните, что вакуумный насос — это машина для перемещения газа, которая работает путем механического захвата и вытеснения газа, а не таинственной «всасывающей» силой.

Рассматривая вакуумный насос как специализированный газовый компрессор, вы получаете ясность, необходимую для оптимизации его производительности и обеспечения его надежности в любом приложении.

Сводная таблица:

Аспект	Ключевая функция
Основное действие	Удаляет молекулы газа из герметичного объема для снижения внутреннего давления.
Принцип работы	Объемное вытеснение: захватывает, сжимает и вытесняет газ.
Распространенный тип	Роторно-лопастной насос (использует эксцентрично установленный ротор и лопасти).
Ключевые компоненты	Двигатель, насосная головка (компрессор), впускные/выпускные порты, система охлаждения.
Фактор производительности	Одноступенчатая или многоступенчатая конструкция для разных глубин вакуума.

Нужно надежное вакуумное решение для вашей лаборатории?

KINTEK специализируется на высокопроизводительном лабораторном оборудовании, включая вакуумные насосы, разработанные для вашего конкретного применения. Независимо от того, требуется ли вам точный контроль давления для исследований, подготовки образцов или промышленных процессов, наши эксперты помогут вам выбрать идеальный насос для обеспечения надежности и оптимизации ваших результатов.

Свяжитесь с нашей технической командой сегодня, чтобы обсудить ваши требования и открыть для себя разницу KINTEK в лабораторной производительности.

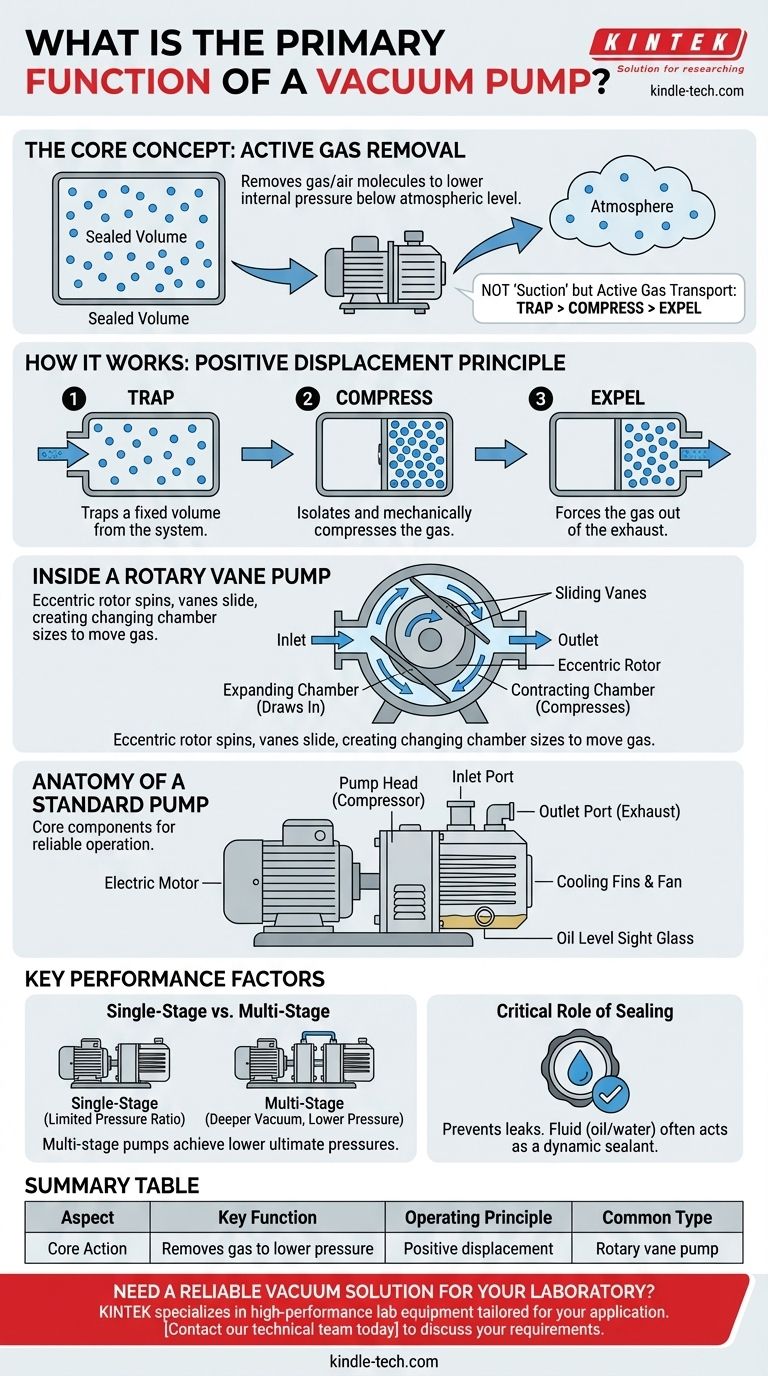

Визуальное руководство
