Какие факторы следует учитывать при выборе безмасляного мембранного вакуумного насоса? Руководство по оптимальной производительности и долговечности

Выбор правильного безмасляного мембранного насоса — это критически важное решение, зависящее от трех основных факторов: предельного уровня вакуума, требуемого для вашего процесса, скорости откачки (расхода), необходимой для выполнения работы за приемлемое время, и химической совместимости материалов насоса с газами или парами, с которыми вы собираетесь работать. Эти элементы, сбалансированные с вашим бюджетом, будут определять успех и долговечность вашей вакуумной системы.

Самая распространенная ошибка — выбор насоса на основе одного параметра, такого как «максимальный вакуум» или «цена». Успешный выбор требует целостного подхода, соответствующего всей кривой производительности насоса и устойчивости его материалов конкретным требованиям вашего применения.

Анализ производительности насоса

Выбор насоса начинается с понимания двух его основных рабочих параметров. Эти характеристики не являются независимыми; они существуют в динамической взаимосвязи, которая определяет истинные возможности насоса.

Требуемый уровень вакуума (предельное давление)

Предельный вакуум — это самое низкое давление, которого может достичь насос в идеальных условиях, обычно измеряемое в миллибарах (мбар) или Торр. Это число показывает, насколько «глубокий» вакуум возможен.

Различные применения имеют совершенно разные требования. Простая фильтрация может потребовать лишь умеренного вакуума (например, 100 мбар), в то время как роторное испарение высококипящих растворителей требует гораздо более глубокого вакуума (например, <10 мбар).

Скорость откачки (расход)

Расход, или скорость откачки, измеряет объем газа, который насос может переместить за единицу времени (например, литры в минуту или кубические метры в час). Это определяет, как быстро насос может откачать камеру или справиться с постоянной газовой нагрузкой.

Большая технологическая камера или процесс, генерирующий большой объем паров, требует более высокой скорости потока для эффективного выполнения задачи.

Кривая производительности: где вакуум встречается с потоком

Важно отметить, что максимальная скорость потока насоса достигается только при атмосферном давлении. По мере того как насос создает вакуум и давление внутри системы падает, его эффективная скорость потока уменьшается.

Каждый насос имеет кривую производительности, которая отображает его скорость потока в зависимости от уровня вакуума. Ваша цель — найти насос, кривая которого обеспечивает достаточный поток при вашем конкретном рабочем давлении — уровне вакуума, при котором фактически работает ваш процесс.

Обеспечение долговечности и безопасности системы

Насос, который хорошо работает в первый день, бесполезен, если он преждевременно выйдет из строя из-за несовместимости. Для мембранных насосов выбор материала имеет первостепенное значение.

Химическая совместимость: самый важный фактор

Безмасляные мембранные насосы подвергают свои внутренние компоненты «смачиваемого тракта» — диафрагмы, клапаны и головки насоса — непосредственно технологическому газу. Если эти материалы не устойчивы к перекачиваемым химическим веществам, они быстро разрушатся, что приведет к отказу насоса.

Убедитесь, что выбранный вами насос имеет смачиваемые части, изготовленные из таких материалов, как ПТФЭ (PTFE), ПФКМ (FFKM) или другие фторполимеры, если вы работаете с какими-либо агрессивными растворителями или кислыми парами. Недостаточная спецификация химической стойкости является наиболее частой причиной преждевременного выхода из строя.

Работа с газами и парами

Мембранные насосы отлично подходят для работы с сухими газами и довольно толерантны к парам. Однако попадание паров в виде жидкости внутрь насоса может со временем ухудшить производительность и вызвать повреждения.

Для процессов с высокой паровой нагрузкой, например, от сушильного шкафа, убедитесь, что технические характеристики насоса подтверждают его пригодность для конденсирующихся паров.

Понимание реальной стоимости и практических аспектов

Цена на ценнике — лишь часть уравнения. Надежный технический консультант всегда учитывает общие инвестиции за весь срок службы насоса.

Общая стоимость владения (TCO)

Помимо первоначальной покупной цены, рассмотрите долгосрочные затраты. Диафрагмы и клапаны являются расходными частями, требующими периодической замены. Учитывайте стоимость и простоту приобретения ремонтного комплекта.

Также рассмотрите энергопотребление и финансовые последствия возмоев простоев, если менее надежный насос выйдет из строя во время критического процесса.

Физические и эксплуатационные ограничения

Практические соображения часто определяют окончательный выбор. В тихой лаборатории уровень шума (дБ) является критическим фактором для комфорта пользователя.

Также оцените физический размер и вес насоса, чтобы убедиться, что он помещается в доступном пространстве. Наконец, проверьте требуемые электрические характеристики (напряжение, мощность), чтобы обеспечить совместимость с вашими условиями.

Подключение

Убедитесь, что размер штуцера на входе и выходе насоса соответствует вашим существующим трубкам и оборудованию. Использование адаптеров возможно, но прямое соединение всегда предпочтительнее для минимизации потенциальных утечек.

Ключевые компромиссы и распространенные ошибки

Каждое инженерное решение включает в себя балансировку конкурирующих факторов. Знание этих компромиссов — признак информированного специалиста.

Производительность против стоимости

Существует прямая корреляция между производительностью и ценой. Насосы, способные достигать более глубокого вакуума и более высокой скорости потока, по своей сути более сложны и дороги в производстве.

Химическая стойкость против цены

Материалы, используемые для смачиваемого тракта, являются основным фактором стоимости. Насос со стандартными диафрагмами из каучука NBR намного дешевле, чем насос с высокостойкими компонентами из FFKM. Не заказывайте избыточные или недостаточные характеристики; подбирайте материал под фактическую химическую угрозу.

Ошибка «Рабочей точки»

Не выбирайте насос, основываясь исключительно на его «предельном вакууме» или «максимальном потоке», указанных на упаковке. Насос может иметь отличный предельный вакуум, но ужасную скорость потока при умеренном давлении, что делает его слишком медленным для вашего процесса. Всегда оценивайте производительность при целевом рабочем давлении.

Сделайте правильный выбор для вашего применения

Используйте свою конкретную цель процесса для определения приоритетов этих факторов и руководства окончательным выбором.

• Если ваш основной фокус — общая лабораторная фильтрация: Базового, химически стойкого насоса с умеренным вакуумом (>50 мбар) и скоростью потока, вероятно, будет достаточно и это будет экономически выгодно.
• Если ваш основной фокус — роторное испарение или сушильные шкафы: Отдайте приоритет отличной химической стойкости (например, ПТФЭ-тракт) и хорошему предельному вакууму (<15 мбар) для эффективной работы с различными парами растворителей.
• Если ваш основной фокус — откачка больших камер или перчаточных боксов: Отдайте приоритет высокой скорости потока при целевом давлении для сокращения времени откачки.
• Если ваш основной фокус — чистая и тихая среда: Безмасляная конструкция — это ваша отправная точка, но уделите пристальное внимание заявленному уровню шума (дБ) и характеристикам вибрации.

Систематически сопоставляя эти технические факторы с конкретными потребностями вашего процесса, вы сможете выбрать насос, который обеспечит надежную, эффективную и экономически выгодную работу в течение многих лет.

Сводная таблица:

Фактор	Ключевое соображение	Почему это важно
Уровень вакуума	Предельное давление (мбар/Торр), требуемое для вашего процесса.	Определяет достижимую «глубину» вакуума.
Скорость потока	Скорость откачки (л/мин, м³/ч) при вашем рабочем давлении.	Определяет, как быстро эвакуируется камера.
Химическая совместимость	Стойкость материалов смачиваемых частей (например, ПТФЭ, ПФКМ).	Предотвращает преждевременный выход из строя из-за агрессивных паров.
Общая стоимость владения	Первоначальная цена, стоимость ремонтного комплекта и энергопотребление.	Отражает реальные долгосрочные инвестиции.
Практические ограничения	Уровень шума (дБ), занимаемое место и соединения входа/выхода.	Гарантирует, что насос соответствует физическим и эксплуатационным потребностям вашей лаборатории.

С уверенностью выберите идеальный безмасляный мембранный насос для вашей лаборатории.

В KINTEK мы понимаем, что каждое применение — от роторного испарения и фильтрации до откачки перчаточных боксов — имеет уникальные требования. Наши эксперты готовы помочь вам проанализировать ваши конкретные требования к уровню вакуума, скорости потока и химической совместимости, чтобы порекомендовать насос, обеспечивающий оптимальную производительность, долговечность и ценность.

Мы предоставляем:

• Экспертное руководство: Навигация по кривым производительности и выбору материалов для избежания распространенных ошибок.
• Высококачественное оборудование: Надежные насосы, разработанные для точных лабораторных применений.
• Комплексная поддержка: Гарантия защиты ваших инвестиций благодаря доступным ремонтным комплектам и расходным материалам.

Не оставляйте свой процесс на волю случая. Свяжитесь с KINTEK сегодня для получения индивидуальной консультации и убедитесь, что ваша вакуумная система идеально подходит для вашей работы.

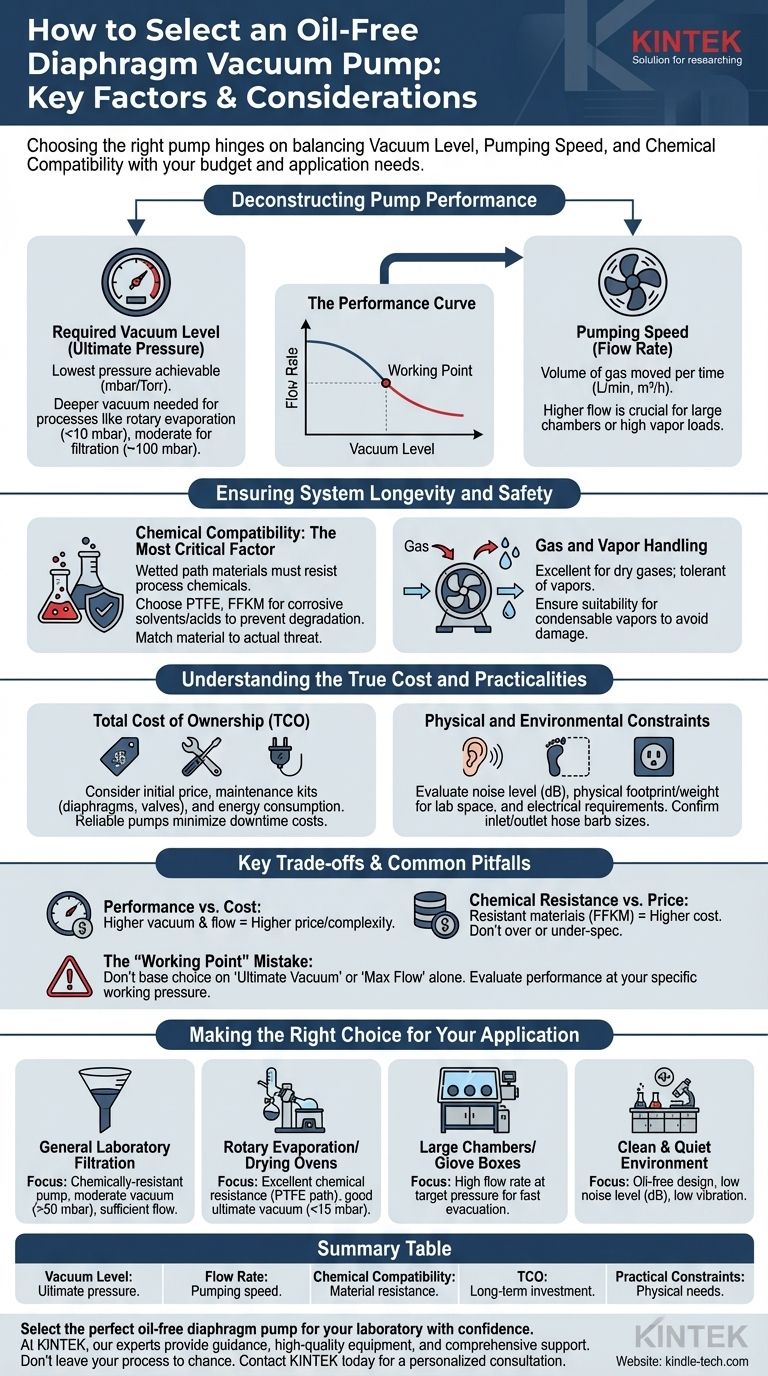

Визуальное руководство
