Максимальная рабочая температура молибдена — это не фиксированное значение; она полностью зависит от рабочей среды и конкретной формы используемого материала. В вакууме или инертной атмосфере молибденовые сплавы могут работать при температуре до 1900°C (3452°F), но на открытом воздухе чистый молибден начинает быстро разрушаться при температуре выше 400°C (752°F). Для достижения температур 1800°C (3272°F) в воздушной среде требуются специализированные соединения, такие как дисилицид молибдена (MoSi₂).
Исключительно высокая температура плавления молибдена часто затмевается его плохой устойчивостью к кислороду. Следовательно, практический температурный предел определяется не плавлением, а сопротивлением материала окислению и его механической прочностью при данной температуре.
Ключевой фактор: Влияние атмосферы
Самая важная переменная, определяющая характеристики молибдена, — это атмосфера, в которой он работает. Разница между его возможностями в вакууме и на открытом воздухе не является незначительной — это основное конструктивное ограничение.
Работа на воздухе (окислительная атмосфера)
Чистый молибден не может использоваться для высокотемпературных применений в присутствии кислорода. Он начинает окисляться примерно при 400°C (752°F).
Это окисление резко ускоряется с повышением температуры, и примерно при температуре выше 795°C (1463°F) он образует летучий оксид (MoO₃), который быстро сублимируется, заставляя материал буквально испаряться и катастрофически разрушаться.
Решение MoSi₂ для работы на воздухе
Чтобы преодолеть это ограничение, молибден соединяют с кремнием для получения дисилицида молибдена (MoSi₂) — керамического материала, используемого в высокотемпературных нагревательных элементах.
При нагревании на воздухе MoSi₂ образует тонкий защитный внешний слой диоксида кремния (SiO₂), или кварцевого стекла. Этот слой предотвращает доступ кислорода к основному материалу, позволяя ему надежно работать при температурах до 1800°C.
Работа в вакууме или инертном газе
В неокисляющей среде, такой как высокий вакуум или инертный газ, например аргон, раскрывается истинный потенциал молибдена.
Без кислорода ограничивающим фактором становится не окисление, а механическая прочность материала и его сопротивление «ползучести» — тенденции медленно деформироваться под нагрузкой при высоких температурах. Именно здесь становятся критически важными специальные молибденовые сплавы.
Чистый молибден против его сплавов
Термин «молибден» часто относится к семейству материалов, а не только к чистому элементу. Легирование значительно улучшает его высокотемпературные свойства.
Чистый молибден
Чистый молибден имеет очень высокую температуру плавления — 2623°C (4753°F), но его структурная пригодность намного ниже.
Он начинает терять значительную прочность и может рекристаллизоваться при температурах выше 900°C, становясь хрупким после охлаждения. Для таких применений, как лодочки для печей, его практический предел часто указывается около 1100°C.
Сплав TZM (Титан-Цирконий-Молибден)
TZM — это основной конструкционный молибденовый сплав для высоких температур. Небольшие добавки титана и циркония создают тонкое дисперсное распределение карбидов внутри металла.
Эта структура значительно повышает температуру рекристаллизации и резко улучшает сопротивление ползучести и прочность при высоких температурах. Это позволяет компонентам из TZM эффективно использоваться при температуре до 1900°C в вакууме.
Лантанрованный молибден (ML)
Лантанрованный молибден — еще один улучшенный сплав, в котором в металл диспергированы микроскопические частицы оксида лантана.
Подобно TZM, это повышает температуру рекристаллизации и улучшает пластичность после использования, делая его более прочным и устойчивым к разрушению при комнатной температуре после воздействия высоких температур.
Понимание компромиссов
Выбор правильного материала требует баланса между его сильными сторонами и присущими ему слабостями.
Окисление против прочности
Основной компромисс заключается между стойкостью к окислению и механическими свойствами. MoSi₂ демонстрирует исключительные характеристики на воздухе, но он хрупок и имеет ограниченное применение в качестве конструкционного материала. TZM обладает превосходной прочностью при высоких температурах, но полностью зависит от вакуума или инертной среды.
Хрупкость после использования
Почти все формы молибдена подвержены явлению, известному как охрупчивание в результате рекристаллизации. После нагрева до высокой температуры структура зерен материала изменяется, делая его чрезвычайно хрупким при комнатной температуре. Это необходимо учитывать при проектировании и обращении с любыми компонентами.
Стоимость и обрабатываемость
Молибден и его сплавы дороги и сложнее в обработке, чем обычные стали. Твердость материала и склонность к образованию абразивных оксидов делают износ инструмента значительным фактором в производстве.
Сделайте правильный выбор для вашего применения
Чтобы выбрать правильный молибденовый материал, вы должны сначала определить свою рабочую среду и основную цель производительности.
- Если ваш основной фокус — высокотемпературная работа в воздушной среде: Выбирайте нагревательные элементы из дисилицида молибдена (MoSi₂), так как они специально разработаны для противостояния окислению.
- Если ваш основной фокус — конструкционная прочность в вакууме или инертной атмосфере: Выбирайте сплав TZM из-за его превосходного сопротивления ползучести и более высокой рабочей температуры по сравнению с чистым молибденом.
- Если ваш основной фокус — общее применение в вакууме ниже 1100°C: Чистый молибден может быть экономически эффективным вариантом, если максимальная высокотемпературная прочность не является ограничивающим фактором.
В конечном счете, выбор правильного молибденового материала зависит не столько от его теоретической температуры плавления, сколько от четкого понимания вашей рабочей атмосферы и механических требований.
Сводная таблица:
| Среда | Материал | Максимальная рабочая температура | Ключевой ограничивающий фактор |
|---|---|---|---|
| Воздух (окислительная) | Чистый молибден | ~400°C (752°F) | Быстрое окисление и разрушение |
| Воздух (окислительная) | Дисилицид молибдена (MoSi₂) | До 1800°C (3272°F) | Защитный слой SiO₂ предотвращает окисление |
| Вакуум/Инертный газ | Чистый молибден | ~1100°C (2012°F) | Рекристаллизация и хрупкость |
| Вакуум/Инертный газ | Сплав TZM | До 1900°C (3452°F) | Сопротивление ползучести и механическая прочность |
Оптимизируйте ваши высокотемпературные применения с KINTEK
Выбор правильного молибденового материала имеет решающее значение для высокотемпературных процессов в вашей лаборатории. Независимо от того, нужны ли вам прочные нагревательные элементы для воздушной среды или высокопрочные конструкционные компоненты для вакуумных печей, KINTEK обладает опытом и продуктами для удовлетворения ваших конкретных требований.
Мы предлагаем:
- Нагревательные элементы из дисилицида молибдена (MoSi₂) для надежной работы до 1800°C на воздухе
- Компоненты из сплава TZM для превосходной прочности и сопротивления ползучести в вакуумных/инертных средах
- Технические консультации, чтобы помочь вам выбрать оптимальный материал на основе вашей рабочей среды и целей производительности
Не позволяйте ограничениям материала ставить под угрозу ваши исследования или производство. Наша команда специализируется на лабораторном оборудовании и расходных материалах, гарантируя, что вы получите правильное решение для ваших высокотемпературных задач.
Свяжитесь с KINTEK сегодня, чтобы обсудить требования вашего применения и узнать, как наши молибденовые решения могут повысить возможности и эффективность вашей лаборатории.

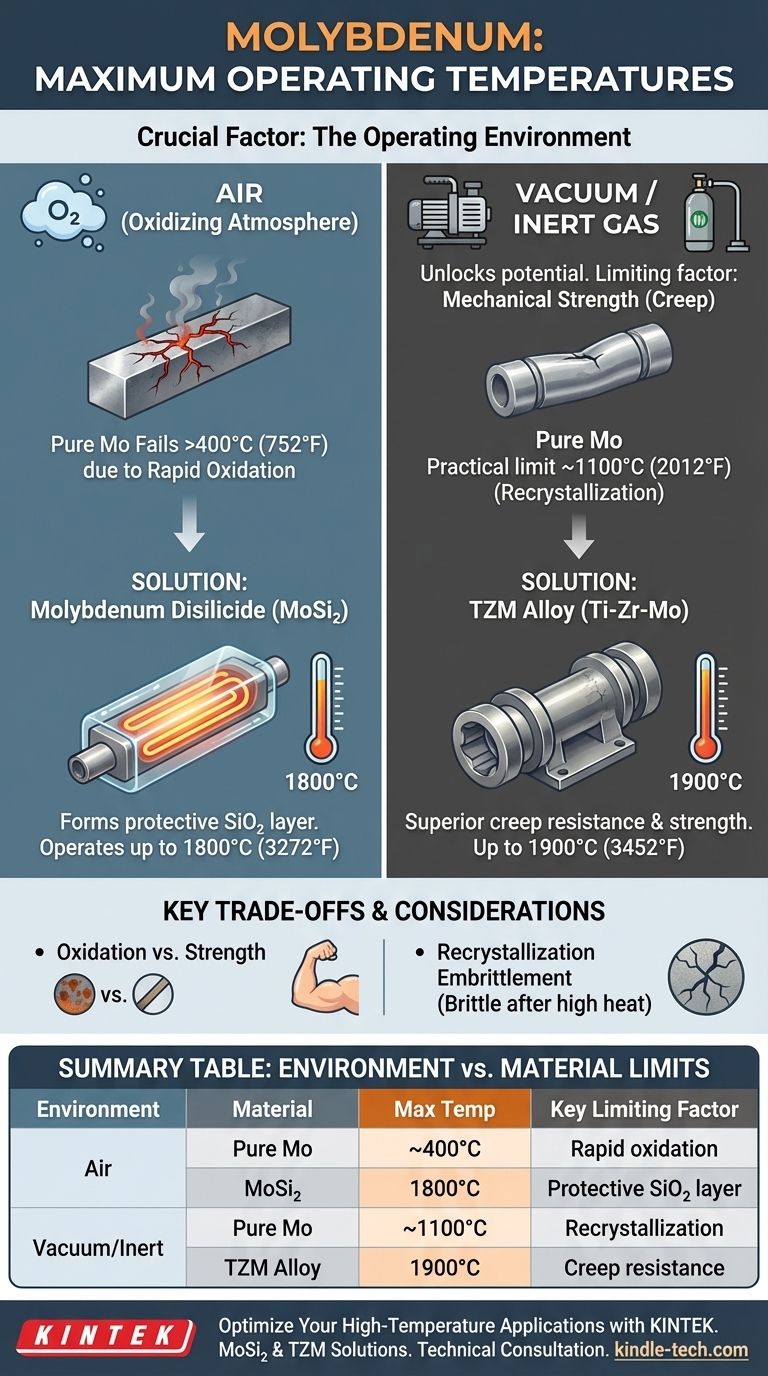

Визуальное руководство
Связанные товары
- Нагревательный элемент из дисилицида молибдена (MoSi2) для электропечей
- Печь для вакуумной термообработки и спекания молибденовой проволоки для вакуумного спекания
- Лабораторная кварцевая трубчатая печь 1400℃ с трубчатой печью с глиноземной трубой
- Высокотехнологичная инженерная тонкая керамика, низкотемпературный гранулированный порошок оксида алюминия
- Лабораторная кварцевая трубчатая печь 1700℃ с трубчатой печью из оксида алюминия
Люди также спрашивают
- Каковы свойства молибденовых нагревательных элементов? Выберите правильный тип для атмосферы вашей печи
- Каков коэффициент теплового расширения дисилицида молибдена? Понимание его роли в высокотемпературном проектировании
- Для чего используется дисилицид молибдена? Питание высокотемпературных печей до 1800°C
- Какой материал подходит для использования в нагревательных элементах? Подберите правильный материал для вашей температуры и атмосферы
- Какие высокотемпературные элементы печи следует использовать в окислительной атмосфере? MoSi2 или SiC для превосходной производительности
