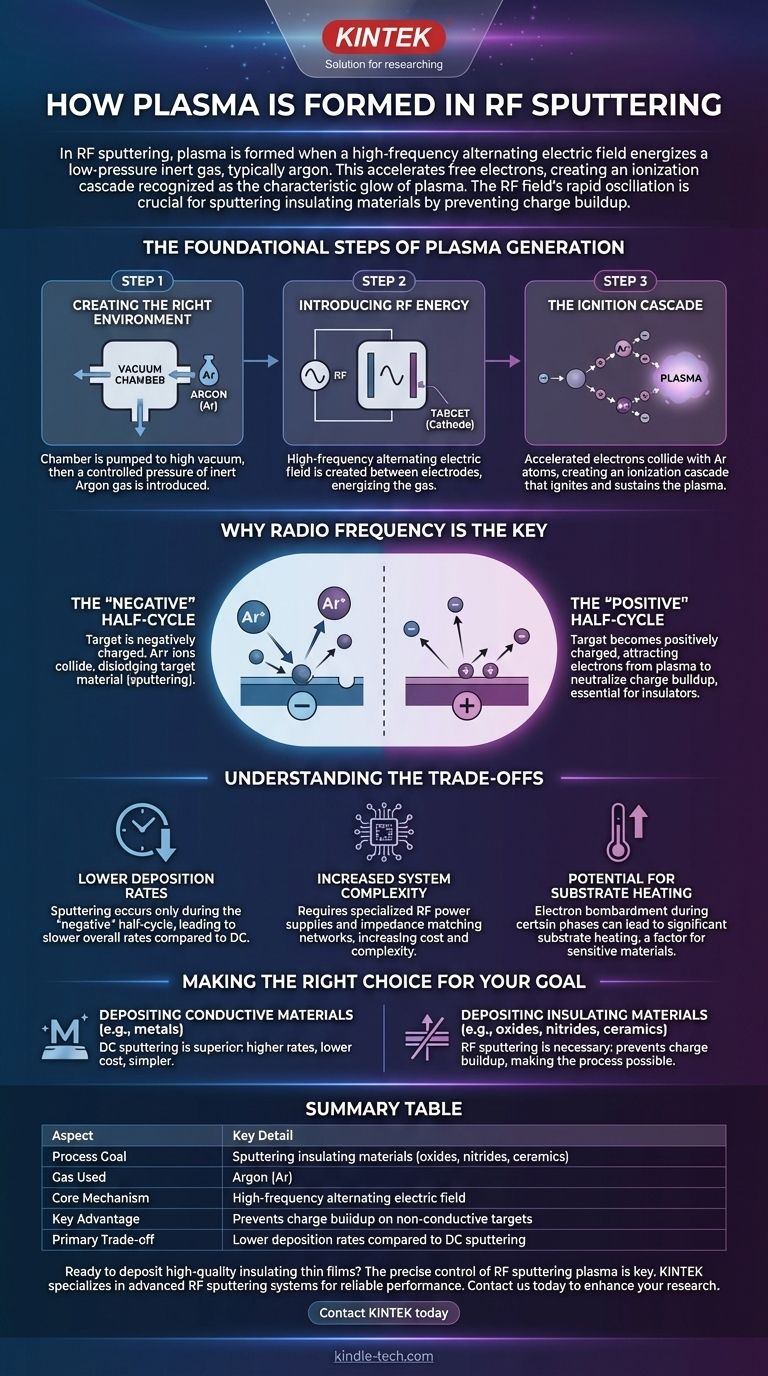

Как формируется плазма при радиочастотном напылении: Подробное 6-ступенчатое руководство

Плазма образуется при радиочастотном напылении путем ионизации напыляющего газа, обычно инертного газа, такого как аргон, в вакуумной камере с помощью радиочастотного (RF) излучения.

Подробное 6-шаговое руководство по формированию плазмы при радиочастотном напылении

Как формируется плазма при радиочастотном напылении: Подробное 6-ступенчатое руководство

Шаг 1: Настройка вакуумной камеры

Процесс начинается в вакуумной камере, где размещаются материал мишени, подложка и ВЧ-электроды.

Вакуумная среда имеет решающее значение для контроля давления и чистоты процесса напыления.

Шаг 2: Инжекция инертного газа

В камеру вводится инертный газ, обычно аргон.

Выбор аргона обусловлен его химической инертностью и высокой молекулярной массой, что повышает скорость напыления и осаждения.

Газ закачивается до тех пор, пока в камере не будет достигнуто определенное давление, обычно до 0,1 Торр.

Шаг 3: применение радиочастотной энергии

Затем включается источник радиочастотной энергии, посылающий в камеру высокочастотные радиоволны.

Эти волны ионизируют атомы газа аргона, создавая плазму.

При радиочастотном напылении вместо постоянного электрического поля используется высокочастотное переменное поле.

Это поле последовательно соединено с конденсатором, который помогает отделить постоянную составляющую и сохранить электрическую нейтральность плазмы.

Шаг 4: ионизация и генерация плазмы

ВЧ-поле ускоряет электроны и ионы поочередно в обоих направлениях.

На частотах выше примерно 50 кГц ионы не могут следовать за быстро меняющимся полем из-за их большей массы по сравнению с электронами.

В результате электроны колеблются в плазме, что приводит к многочисленным столкновениям с атомами аргона, которые усиливают процесс ионизации и поддерживают плазму.

Шаг 5: Стабильность и контроль плазмы

Использование радиочастотного источника питания не только генерирует плазму, но и помогает поддерживать ее стабильность.

Частота источника питания, обычно варьирующаяся от нескольких кГц до десятков кГц, может регулироваться для контроля свойств напыляемого материала.

Шаг 6: Роль магнитного поля

Кроме того, важную роль играет магнитное поле, создаваемое магнитом, установленным внутри камеры.

Это поле заставляет ионы газа закручиваться по спирали вдоль линий поля, усиливая их взаимодействие с поверхностью мишени.

Это не только повышает скорость напыления, но и обеспечивает более равномерное осаждение напыляемого материала на подложку.
