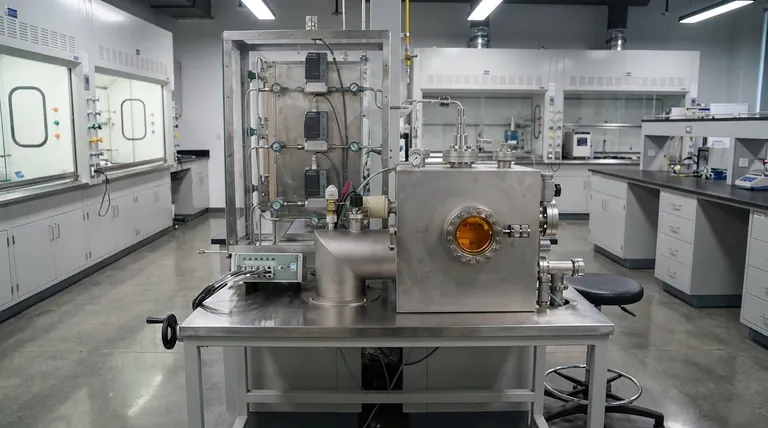

Химическое осаждение из паровой фазы (CVD) — это универсальный и широко используемый метод нанесения широкого спектра материалов, включая металлы, полупроводники, керамику и другие соединения. Этот процесс включает химическую реакцию газообразных предшественников с образованием твердого материала на подложке. CVD используется в различных отраслях промышленности для создания тонких пленок и покрытий с особыми электронными, оптическими, механическими и экологическими свойствами. Материалы, нанесенные методом CVD, можно разделить на металлы, полупроводники, оксиды, нитриды, карбиды и другие специализированные соединения, что делает их важной технологией в таких областях, как электроника, оптика и материаловедение.
Объяснение ключевых моментов:
-
Металлы, осажденные методом CVD:
- CVD способен наносить различные металлы, включая медь, алюминий, тантал и диоксид титана. Эти металлы необходимы в электронной и полупроводниковой технике из-за их проводящих и структурных свойств.
- Химическое осаждение из паровой фазы металлов-органических соединений (MOCVD), специализированная форма CVD, особенно эффективна для осаждения металлов, таких как медь, из металлоорганических предшественников, таких как алюминийорганический и триизобутилалюминий.
- Металлы, нанесенные методом CVD, часто используются при изготовлении интегральных схем, межсоединений и других электронных компонентов.
-
Полупроводники, осажденные методом CVD:
- CVD широко используется для осаждения элементарных и сложных полупроводников, таких как кремний, германий и арсенид галлия. Эти материалы имеют основополагающее значение для производства электронных и оптоэлектронных устройств.
- MOCVD особенно подходит для нанесения тонких пленок кристаллических соединений полупроводников, которые имеют решающее значение в производстве светоизлучающих диодов (LED), лазерных диодов и солнечных элементов.
- Возможность нанесения высококачественных полупроводниковых пленок с точным контролем толщины и состава делает CVD незаменимым в полупроводниковой промышленности.
-
Керамика и соединения, осажденные методом CVD:
- Методом CVD можно наносить широкий спектр керамических материалов, включая оксиды (например, диоксид титана, оксид алюминия), нитриды (например, нитрид кремния, нитрид бора) и карбиды (например, карбид кремния, карбид вольфрама).
- Эти материалы ценятся за их твердость, термическую стабильность и устойчивость к износу и коррозии, что делает их пригодными для защитных покрытий, режущих инструментов и высокотемпературных применений.
- CVD также используется для нанесения интерметаллических соединений и других специализированных материалов, таких как селенид цинка и сульфид цинка, которые находят применение в оптике и инфракрасных технологиях.
-
Универсальность и применение CVD:
- Универсальность CVD позволяет наносить практически любые металлические или керамические соединения, включая элементы, сплавы и сложные материалы. Такая гибкость позволяет исследовать новые материалы и архитектуры устройств.
- CVD широко используется при производстве КМОП-устройств, где наносятся металлы, диэлектрики и полупроводники для создания интегральных схем с улучшенными характеристиками и функциональностью.
- Возможность наносить материалы с особыми свойствами, такими как высокая проводимость, оптическая прозрачность или механическая прочность, делает CVD ключевой технологией в разработке передовых электронных, оптических и механических систем.
Таким образом, CVD — это универсальный метод осаждения, позволяющий производить широкий спектр материалов, включая металлы, полупроводники, керамику и специализированные соединения. Его применение охватывает множество отраслей, от электроники и оптики до материаловедения и инженерии, что делает его важным инструментом для развития современных технологий. Более подробную информацию об оборудовании, используемом в ССЗ, вы можете посмотреть на сайте. система химического осаждения из паровой фазы .
Сводная таблица:
| Тип материала | Примеры | Приложения |
|---|---|---|
| Металлы | Медь, алюминий, тантал, диоксид титана | Интегральные схемы, межсоединения, электронные компоненты |
| Полупроводники | Кремний, германий, арсенид галлия | Светодиоды, лазерные диоды, солнечные элементы, полупроводниковые приборы |
| Керамика и соединения | Оксиды (например, TiO₂, Al₂O₃), Нитриды (например, Si₃N₄), Карбиды (например, SiC, WC) | Защитные покрытия, режущие инструменты, высокотемпературное применение. |
| Специализированные материалы | Селенид цинка, сульфид цинка | Оптика, инфракрасная технология |
