На практике, осаждение оксидных пленок методом плазменно-стимулированного химического осаждения из газовой фазы (PECVD) является низкотемпературным процессом, обычно работающим при температуре подложки от 100°C до 400°C. Хотя точная температура зависит от конкретного рецепта и желаемых свойств пленки, общий диапазон для осаждения диоксида кремния составляет от 250°C до 350°C. Этот низкий термический бюджет является основной причиной выбора PECVD перед другими методами.

Основная идея заключается в том, что PECVD использует энергию плазмы, а не только тепло, для запуска химической реакции. Это позволяет осаждать функциональные оксидные пленки при температурах, достаточно низких для совместимости с широким спектром подложек, хотя это сопряжено с компромиссом в качестве пленки по сравнению с высокотемпературными методами.

Какова температура оксида PECVD? Достижение низкотемпературного осаждения для чувствительных материалов

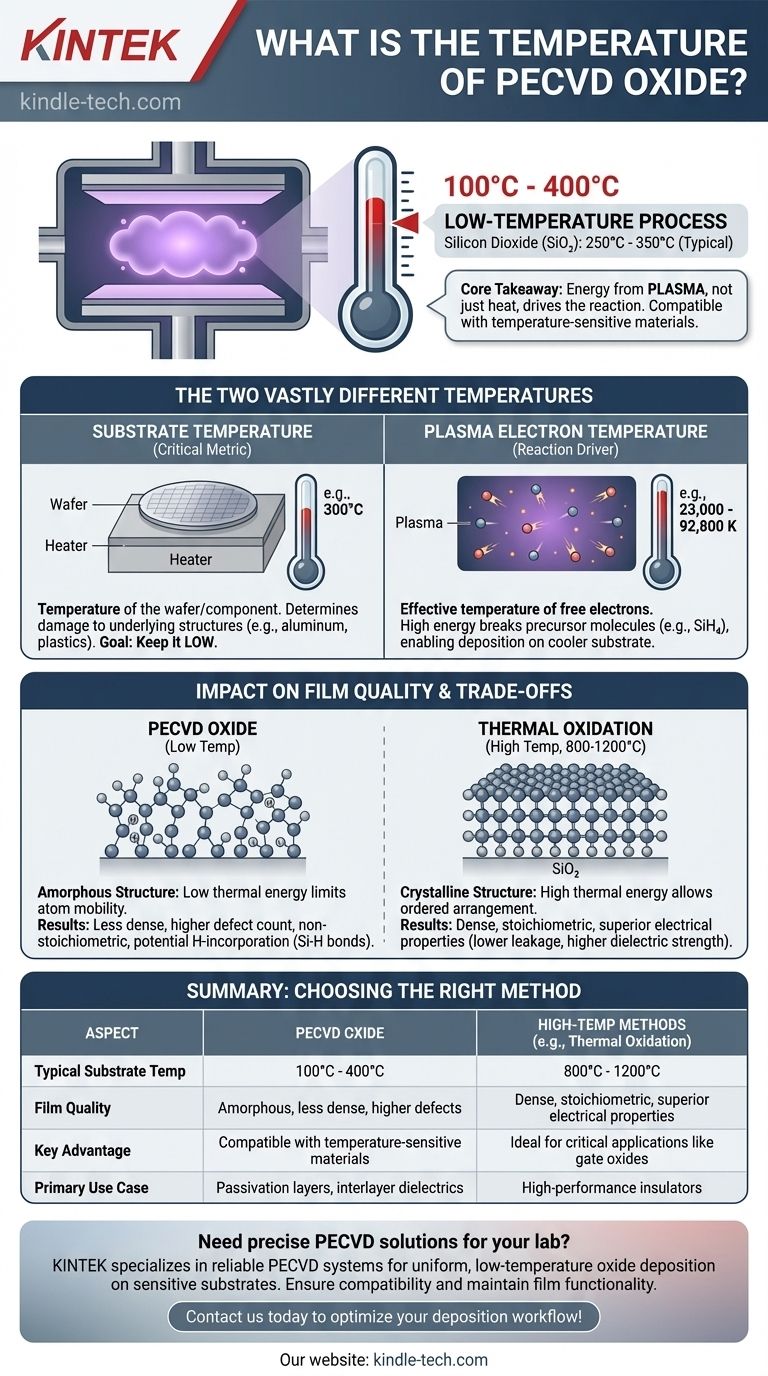

Роль температуры в PECVD

Чтобы понять PECVD, необходимо различать две совершенно разные температуры, которые существуют одновременно в реакционной камере. Их путаница является распространенной, но критической ошибкой.

Температура подложки: Критический показатель

Температура подложки (например, 300°C) — это температура пластины или компонента, на который осаждается пленка. Именно эта температура определяет, будут ли повреждены нижележащие структуры, такие как алюминиевые межсоединения или пластик.

Основное преимущество PECVD заключается в поддержании этой температуры на низком уровне. Это позволяет осаждать изолирующие слои на поздних этапах производственного процесса, после того как термочувствительные компоненты уже были изготовлены.

Температура электронов плазмы: Драйвер реакции

Сама плазма содержит свободные электроны с чрезвычайно высокой энергией. Их эффективная температура может составлять десятки тысяч градусов Кельвина (от 23 000 до 92 800 K, согласно ссылкам).

Эти высокоэнергетические электроны сталкиваются с молекулами газа-прекурсора (например, силана, SiH₄), разбивая их на реактивные фрагменты. Именно эта энергия плазмы, а не тепловая энергия, позволяет реакции осаждения происходить на гораздо более холодной поверхности подложки.

Как температура влияет на качество пленки

Температура осаждения является основным рычагом, который контролирует конечные свойства оксидной пленки. Преимущество PECVD, заключающееся в «низкой температуре», напрямую приводит к его наиболее значительным компромиссам.

Структура пленки PECVD

Поскольку атомы, достигающие поверхности подложки, обладают низкой тепловой энергией, их подвижность ограничена. Они, по сути, «прилипают» там, где приземляются, не имея энергии для перестройки в идеальную, упорядоченную решетку.

Это приводит к образованию пленки, которая является аморфной (не имеющей кристаллической структуры) и часто нестехиометрической, что означает, что соотношение атомов кремния и кислорода не является идеальным 1:2. Она также менее плотная, чем термически выращенный оксид.

Сравнение с высокотемпературными методами

Такие методы, как термическое окисление (выращивание оксида при 800-1200°C) или химическое осаждение из газовой фазы при низком давлении (LPCVD) (осаждение при 400°C или выше), используют тепло для запуска реакции.

Эта высокая тепловая энергия позволяет атомам находить свои идеальные положения, что приводит к образованию более плотной, более упорядоченной и стехиометрической пленки SiO₂. Эти пленки обладают превосходными электрическими свойствами, такими как более низкий ток утечки и более высокая диэлектрическая прочность, что делает их пригодными для критически важных применений, таких как затворные оксиды в транзисторах.

Понимание компромиссов: Качество против совместимости

Выбор PECVD всегда является компромиссом между необходимостью низкого термического бюджета и требованием к качеству пленки. Это не универсальная замена для других методов осаждения.

Компромисс в качестве

Оксидная пленка PECVD принципиально уступает высококачественному термическому оксиду. Ее более низкая плотность и большее количество дефектов делают ее «более проницаемой» и менее надежной в качестве электрического изолятора.

По этой причине оксид PECVD обычно используется для менее требовательных задач, таких как пассивирующий слой для защиты чипа от окружающей среды или в качестве межслойного диэлектрика для изоляции уровней металлических соединений.

Проблема водорода

Многие рецепты PECVD используют прекурсоры, содержащие водород (например, силан). Этот водород может встраиваться в осажденную пленку, образуя связи Si-H.

Эти связи могут быть источником нестабильности, потенциально влияя на электронные характеристики устройства в течение его срока службы. Часто требуется последующий этап отжига (нагрев пластины) для удаления этого водорода, что добавляет сложности и термического бюджета в процесс.

Правильный выбор для вашей цели

Решение об использовании PECVD полностью обусловлено ограничениями вашего производственного процесса и требованиями к конкретному слою, который вы создаете.

Если ваша основная цель — диэлектрик затвора высочайшего качества: Вы должны использовать термическое окисление. Его превосходные электрические свойства не подлежат обсуждению для этого применения, несмотря на высокую температуру.
Если ваша основная цель — осаждение изолятора поверх существующих металлических линий или других термочувствительных слоев: PECVD — это правильный и часто единственный выбор, поскольку его низкая температура подложки предотвращает повреждение.
Если ваша основная цель — хорошая однородность пленки на многих пластинах одновременно (пакетная обработка) с умеренным качеством: LPCVD может быть отличным промежуточным вариантом, предлагая лучшее качество, чем PECVD, при более низкой температуре, чем термическое окисление.

В конечном итоге, понимание температуры PECVD — это понимание его основной цели: обеспечение осаждения там, где высокие температуры просто неприемлемы.

Сводная таблица:

Аспект	Оксид PECVD	Высокотемпературные методы (например, термическое окисление)
Типичная температура подложки	100°C - 400°C	800°C - 1200°C
Качество пленки	Аморфная, менее плотная, больше дефектов	Плотная, стехиометрическая, превосходные электрические свойства
Ключевое преимущество	Совместимость с термочувствительными материалами (например, алюминий, пластик)	Идеально подходит для критически важных применений, таких как затворные оксиды
Основной сценарий использования	Пассивирующие слои, межслойные диэлектрики	Высокопроизводительные изоляторы, где позволяет термический бюджет
