На какой частоте работает PECVD?Объяснение соотношения ВЧ и УКВ для осаждения тонких пленок

Химическое осаждение из паровой фазы с усилением плазмы (PECVD) - это процесс, используемый для нанесения тонких пленок на подложки при относительно низких температурах, что делает его подходящим для термочувствительных материалов.Частота PECVD зависит от метода возбуждения плазмы. Существует два основных типа: радиочастотный (RF)-PECVD, который работает на стандартной частоте 13,56 МГц, и очень высокочастотный (VHF)-PECVD, который может работать на частотах до 150 МГц.Выбор частоты влияет на скорость осаждения, качество пленки и другие характеристики процесса.PECVD широко используется в полупроводниковой и электронной промышленности благодаря своей способности создавать однородные высококачественные пленки с минимальным термическим повреждением подложки.

Ключевые моменты:

На какой частоте работает PECVD?Объяснение соотношения ВЧ и УКВ для осаждения тонких пленок

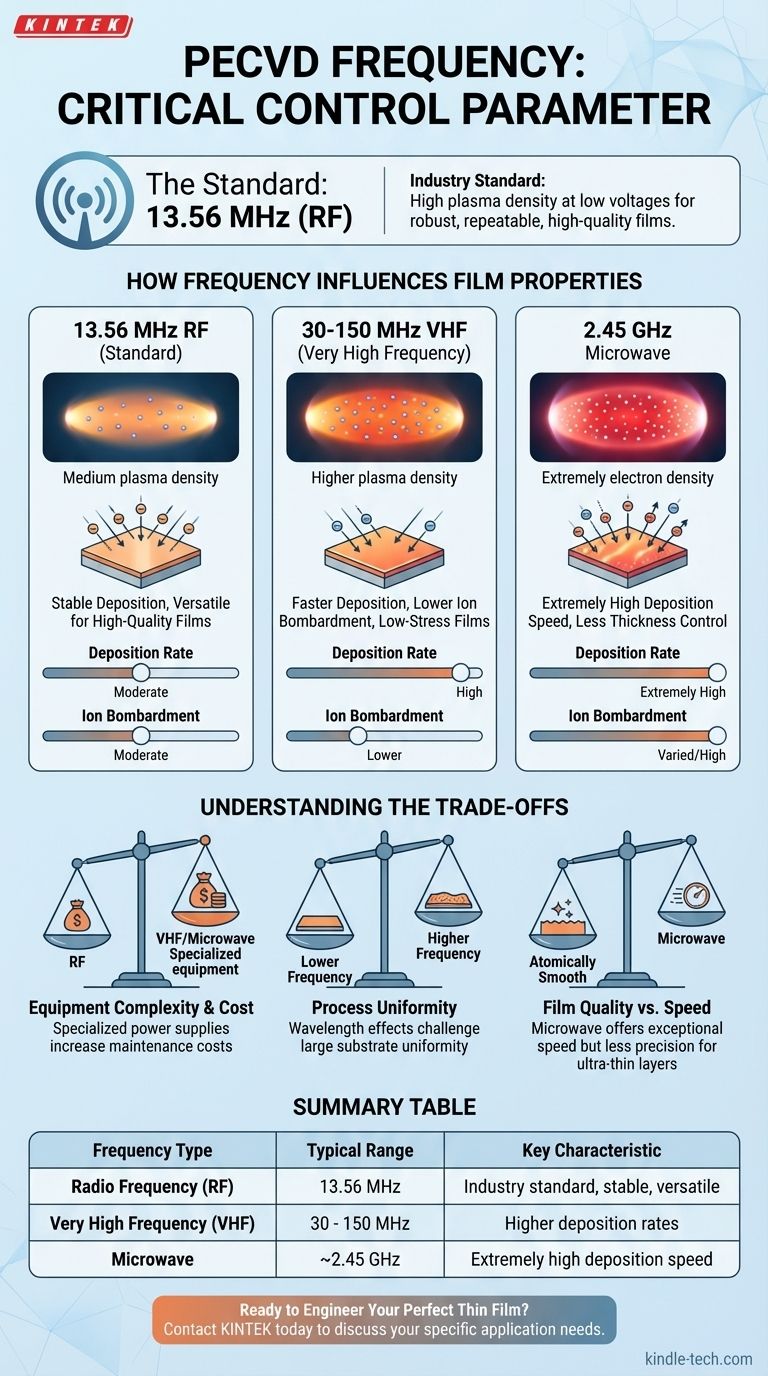

  1. Частота применения PECVD:

    • PECVD работает при определенных частотах возбуждения плазмы, которые являются критическими для процесса осаждения.
    • Существует два основных типа:
      • RF-PECVD:Работает на стандартной частоте 13,56 МГц который широко используется в промышленных приложениях благодаря своей надежности и совместимости с существующим оборудованием.
      • VHF-PECVD:Работает на частотах до 150 МГц что может увеличить скорость осаждения и улучшить качество пленки, но может потребовать более совершенного оборудования и технического обслуживания.
  2. Влияние частоты на PECVD:

    • Скорость осаждения:Более высокие частоты, например, используемые в VHF-PECVD, позволяют увеличить скорость осаждения.Это выгодно для промышленных применений, где производительность имеет решающее значение.
    • Качество пленки:Частота возбуждения плазмы может влиять на качество осажденной пленки.Более высокая частота может уменьшить количество дефектов и улучшить однородность пленки, но это зависит от конкретного материала и условий процесса.
    • Стабильность плазмы:Выбор частоты влияет на стабильность плазмы и способность поддерживать процесс реакции.RF-PECVD известен своей стабильной генерацией плазмы, в то время как VHF-PECVD может предложить преимущества в конкретных приложениях, но может быть более сложным для контроля.
  3. Преимущества PECVD:

    • Низкотемпературное осаждение:PECVD позволяет осаждать тонкие пленки при температурах, близких к температуре окружающей среды, что делает его подходящим для термочувствительных материалов и подложек.
    • Однородность и качество:PECVD позволяет получать однородные и высококачественные пленки с пониженным внутренним напряжением, что очень важно для применения в электронике и полупроводниках.
    • Универсальность:PECVD может осаждать широкий спектр материалов, включая аморфные и микрокристаллические пленки, и совместим с процессами легирования in-situ.
  4. Проблемы PECVD:

    • Качество пленки:Хотя PECVD обеспечивает высокую скорость осаждения, пленки могут иметь более высокое содержание водорода, точечные отверстия и более низкое общее качество по сравнению с пленками CVD низкого давления (LPCVD), особенно для более тонких пленок (<~4000 Å).
    • Затраты на обслуживание:Более высокочастотные системы, такие как VHF-PECVD, могут иметь более высокие эксплуатационные расходы из-за сложности оборудования и необходимости усовершенствованного управления плазмой.
  5. Области применения PECVD:

    • Производство полупроводников:PECVD широко используется для осаждения диэлектрических слоев, пассивирующих слоев и других тонких пленок в полупроводниковых приборах.
    • Электроника:Низкотемпературный процесс PECVD идеально подходит для нанесения покрытия на электронные компоненты перед изготовлением или ремонтом, минимизируя термические повреждения и междиффузионное взаимодействие.
    • Оптоэлектроника:PECVD используется для получения аморфных и микрокристаллических пленок для применения в солнечных батареях, дисплеях и других оптоэлектронных устройствах.
  6. Условия процесса:

    • Давление:Системы PECVD обычно работают при низком давлении (0,1-10 Торр), что помогает уменьшить рассеяние и способствует однородности пленки.
    • Температура:Температура процесса относительно низкая (200-500°C), что минимизирует повреждение подложки и позволяет осаждать широкий спектр материалов.

Таким образом, частота PECVD играет решающую роль в определении скорости осаждения, качества пленки и общей эффективности процесса.Стандартом является RF-PECVD на частоте 13,56 МГц, в то время как VHF-PECVD предлагает более высокие частоты до 150 МГц для повышения производительности в конкретных приложениях.Выбор частоты зависит от желаемых свойств пленки, технологических требований и возможностей оборудования.

Сводная таблица:

Аспект RF-PECVD (13,56 МГц) VHF-PECVD (до 150 МГц)
Скорость осаждения Стандартный Быстрее
Качество пленки Надежность, стабильность Улучшенная однородность, меньшее количество дефектов
Стабильность плазмы Высокая стабильность Более сложное управление
Сложность оборудования Ниже Выше
Области применения Полупроводники, электроника Оптоэлектроника, современные материалы

Откройте для себя подходящее решение PECVD для ваших нужд. свяжитесь с нашими специалистами сегодня !
