Каков диаметр кварцевой трубки? Понимание внешнего (OD), внутреннего (ID) диаметров и соответствия для вашей лаборатории

Для этой конкретной кварцевой трубки внешний диаметр (OD) составляет Ø100 мм, а внутренний диаметр (ID) — Ø92 мм. Эти два измерения являются основополагающими для понимания того, как трубка вписывается в оборудование и сколько полезного пространства она предоставляет для вашего процесса.

Понимание кварцевой трубки требует взгляда за пределы одного диаметра. Взаимосвязь между внешним диаметром, внутренним диаметром и общей длиной определяет ее совместимость с вашим оборудованием и ее вместимость для вашего применения.

Деконструкция основных размеров трубки

Кварцевая трубка — это не просто цилиндр; это прецизионный компонент. Каждый размер служит отдельной и критически важной цели.

Внешний диаметр (OD): Интерфейс с вашим оборудованием

Внешний диаметр Ø100 мм является основным размером для механической совместимости. Он определяет, поместится ли трубка в отверстие печи, опорный хомут или монтажный узел.

Это измерение должно быть точным, чтобы обеспечить плотное, стабильное прилегание, что крайне важно для равномерного нагрева и эксплуатационной безопасности.

Внутренний диаметр (ID): Эффективная рабочая область

Внутренний диаметр Ø92 мм определяет вашу «рабочую зону». Это доступное пространство для размещения образцов, тиглей или подложек.

Он также определяет объем для газового потока в таких процессах, как химическое осаждение из газовой фазы (CVD) или отжиг в контролируемой атмосфере.

Толщина стенки: Барьер для производительности

Разница между OD и ID показывает толщину стенки. В данном случае толщина стенки составляет 4 мм ((100 мм - 92 мм) / 2).

Эта толщина является критическим параметром конструкции. Она обеспечивает механическую прочность, чтобы выдерживать термические напряжения и поддерживать целостность вакуума без растрескивания. Более толстая стенка обеспечивает большую долговечность и теплоизоляцию.

Понимание полной сборки

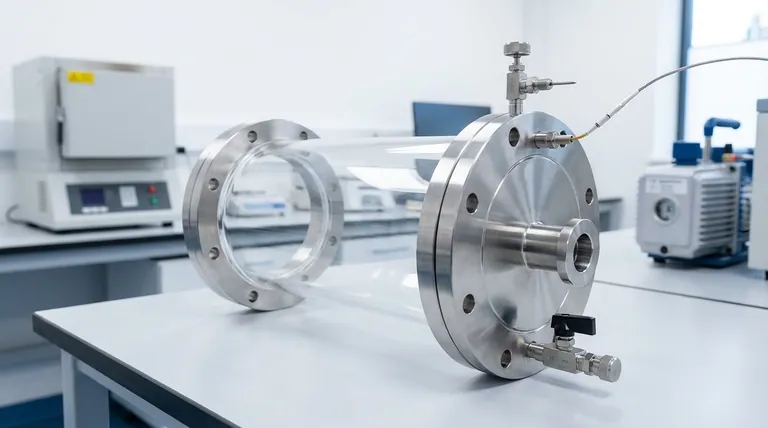

Описание относится не только к трубке; оно детализирует полную технологическую камеру. Фланцы и порты являются неотъемлемой частью ее функционирования.

Роль фланцев и уплотнений

Фланцы из нержавеющей стали сверху и снизу предназначены для создания герметичного уплотнения. Это необходимо для экспериментов, требующих вакуума или специфической, контролируемой газовой атмосферы.

Без этих фланцев трубка была бы просто открытым цилиндром, непригодным для большинства передовых применений в области обработки материалов.

Интегрированные порты для контроля процесса

Сборка включает игольчатые клапаны и порт для термопары. Клапаны позволяют точно вводить и удалять газы, а порт термопары обеспечивает прямое, точное измерение температуры внутри трубки.

Эти особенности превращают трубку из пассивного контейнера в активную, управляемую технологическую среду.

Вакуумное соединение (интерфейс KF25)

Интерфейс KF25 на нижнем фланце является стандартизированным вакуумным фитингом. Его наличие явно подтверждает, что эта трубная сборка предназначена для подключения к вакуумной насосной системе для высоковакуумных применений.

Ключевые компромиссы при выборе трубки

Выбор кварцевой трубки всегда включает балансирование конкурирующих факторов. Понимание этих компромиссов является ключом к принятию обоснованного решения.

Толщина стенки против теплового отклика

Более толстая стенка, как 4-миллиметровая стенка этой трубки, обеспечивает превосходную долговечность и более устойчива к термическому шоку. Однако она также имеет большую тепловую массу, что означает, что она будет нагреваться и остывать медленнее, чем трубка с более тонкой стенкой.

Диаметр против равномерности температуры

Больший внутренний диаметр обеспечивает больше места для образцов. Однако достижение идеально равномерной температурной зоны по более широкому диаметру может быть более сложным для некоторых печных систем.

Чистота материала против требований применения

Кварц выбран из-за его высокой чистоты и превосходных характеристик при высоких температурах (обычно до ~1200°C). Он гарантирует, что сама трубка не загрязняет процесс. Для еще более высоких температур или специфических химических сред может потребоваться рассмотреть другие керамические материалы, такие как оксид алюминия.

Правильный выбор для вашего применения

Используйте эти рекомендации, чтобы определить, соответствуют ли характеристики этой трубки вашей цели.

• Если ваша основная цель — вместимость образцов: Внутренний диаметр Ø92 мм является вашим критическим размером, определяющим максимальный размер вашей рабочей нагрузки.
• Если ваша основная цель — соответствие существующему оборудованию: Внешний диаметр Ø100 мм не подлежит обсуждению и должен соответствовать размеру отверстия вашей печи.
• Если ваша основная цель — контролируемая атмосфера или вакуум: Вся сборка, включая стальные фланцы, уплотнения и вакуумный порт KF25, так же важна, как и сам диаметр трубки.

В конечном итоге, понимание этих взаимосвязанных спецификаций позволяет выбрать компонент, который является не просто подходящим, а решением для вашей технической задачи.

Сводная таблица:

Размер	Спецификация	Ключевая функция
Внешний диаметр (OD)	Ø100 мм	Определяет соответствие оборудованию и стабильность
Внутренний диаметр (ID)	Ø92 мм	Определяет рабочую область для образцов
Толщина стенки	4 мм	Обеспечивает механическую прочность и теплоизоляцию
