Электронно-лучевое напыление — это особый тип физического осаждения из паровой фазы (PVD), высокотехнологичный процесс, используемый для нанесения очень тонкой, прочной пленки на поверхность. При этом методе высокоэнергетический пучок электронов направляется на твердый исходный материал внутри вакуумной камеры, заставляя его испаряться. Затем этот пар перемещается и конденсируется на целевом компоненте, образуя связанный, атом за атомом слой с превосходными свойствами.
Выбор технологии нанесения покрытия — это не вопрос того, что «лучше», а стратегическое решение, основанное на компромиссах. Ключевым моментом является сопоставление уникальных свойств процесса нанесения покрытия — таких как PVD или его альтернатива, CVD — с конкретными требованиями конечного применения вашего компонента.
Демистификация физического осаждения из паровой фазы (PVD)
PVD — это не единый метод, а семейство процессов вакуумного осаждения. Электронно-лучевое напыление является одним из членов этого семейства, наряду с такими методами, как распыление и дуговой разряд. Все они имеют общий фундаментальный принцип.
Основной принцип: от твердого тела к пару и пленке
Процесс PVD включает три основных этапа, все они проводятся в условиях глубокого вакуума. Сначала твердый исходный материал, часто чистый металл, такой как титан или хром, известный как «мишень», превращается в пар.
Это испарение является определяющим этапом, на котором методы различаются.
Роль источника энергии
Для испарения твердой мишени требуется высокоэнергетический источник. В то время как некоторые методы используют дуговые разряды или ионную бомбардировку (распыление), электронно-лучевое PVD использует точно направленный пучок электронов.
Интенсивная энергия электронного пучка нагревает исходный материал до тех пор, пока он не испарится.
Послойное осаждение атомов
После испарения атомы или молекулы материала перемещаются через вакуум и попадают на поверхность покрываемой детали.
Они конденсируются на этой поверхности, образуя тонкую, плотную и высокоадгезионную пленку. Этот слой может быть чистым металлом, металлическим сплавом или керамическим соединением, если вводится реактивный газ, такой как азот.
Ключевые преимущества PVD-покрытий
PVD-процессы, включая электронно-лучевое напыление, выбираются из-за их отличительных характеристик, которые делают их идеальными для высокопроизводительных применений.
Низкотемпературная обработка
PVD-покрытия обычно наносятся при относительно низких температурах, часто около 500°C. Это делает процесс подходящим для нанесения покрытий на материалы, чувствительные к нагреву и которые могут быть повреждены или деформированы при использовании высокотемпературных методов.
Исключительная твердость и износостойкость
PVD-пленки значительно увеличивают поверхностную твердость компонента. Это создает высокоизносостойкую и низкофрикционную поверхность, продлевая срок службы таких деталей, как режущие инструменты.
Тонкие, точные слои
Получаемые покрытия чрезвычайно тонкие, обычно от 3 до 5 микрометров. Это сохраняет первоначальную геометрию и остроту основной детали, что критически важно для прецизионных лезвий и режущих инструментов.
Внутреннее сжимающее напряжение
На этапе охлаждения PVD-процесса в покрытии образуется сжимающее напряжение. Это напряжение помогает подавлять образование и рост трещин, делая инструменты с PVD-покрытием исключительно долговечными для прерывистых операций резания, таких как фрезерование.
Понимание компромиссов: PVD против CVD
Основной альтернативой PVD является химическое осаждение из паровой фазы (CVD). Понимание их различий является ключом к принятию обоснованного решения.
Температурное разделение
Наиболее существенное различие — температура. Процессы CVD протекают при гораздо более высоких температурах, чем PVD, что может принести пользу для некоторых применений, но рискует термическим повреждением подложки. Низкая температура обработки PVD является его ключевым преимуществом для термочувствительных деталей.
Однако для компонента, который должен работать в очень высокотемпературной среде, CVD-покрытие может обеспечить превосходную стабильность.
Покрытие сложных форм
CVD — это химический процесс, при котором газообразные прекурсоры реагируют на всех открытых поверхностях. Это дает ему преимущество в создании очень однородного покрытия на деталях со сложной, нерегулярной геометрией, таких как сверла.
PVD — это скорее процесс «прямой видимости», когда пар движется по прямой линии от источника к детали, что может затруднить равномерное покрытие сложных форм.
Стойкость к истиранию и износу
Хотя оба метода обеспечивают отличную защиту, некоторые источники предполагают, что CVD-покрытия могут быть более устойчивыми к чистому истиранию и износу, чем PVD-покрытия. Выбор часто зависит от конкретного типа износа, которому будет подвергаться компонент.
Как выбрать правильный метод нанесения покрытия
Ваше решение должно полностью зависеть от требований вашего проекта и среды, в которой будет работать деталь.
- Если ваша основная цель — сохранение остроты прецизионных режущих инструментов: PVD — лучший выбор благодаря тонким слоям и низкой температуре обработки.
- Если ваша основная цель — нанесение покрытия на термочувствительную подложку: PVD — единственный жизнеспособный вариант, поскольку он позволяет избежать термического повреждения, связанного с высокотемпературным CVD.
- Если ваша основная цель — достижение однородного покрытия на сильно нерегулярных формах: процесс газофазного осаждения CVD обычно обеспечивает лучшее покрытие и однородность.
- Если ваша основная цель — долговечность при прерывистом резании (например, фрезеровании): внутреннее сжимающее напряжение PVD обеспечивает преимущество в предотвращении микротрещин.
В конечном итоге, выбор правильного покрытия — это инженерное решение, которое уравновешивает свойства покрытия с требованиями применения.
Сводная таблица:
| Характеристика | Электронно-лучевое PVD | CVD (химическое осаждение из паровой фазы) |
|---|---|---|
| Температура процесса | Низкая (~500°C) | Высокая |
| Толщина покрытия | Тонкое (3-5 мкм) | Более толстое |
| Пригодность для геометрии | Прямая видимость (сложные формы затруднительны) | Отлично подходит для сложных, нерегулярных форм |
| Ключевое преимущество | Низкая температура, сохраняет остроту, сжимающее напряжение | Однородное покрытие, высокотемпературная стабильность |
Нужно высокоэффективное решение для нанесения покрытий для вашего лабораторного оборудования?
Выбор между PVD и CVD критически важен для производительности и долговечности вашего компонента. В KINTEK мы специализируемся на предоставлении передового лабораторного оборудования и расходных материалов, включая технологии нанесения покрытий, адаптированные к вашим конкретным потребностям. Наши эксперты помогут вам определить, является ли электронно-лучевое PVD или другой метод правильным стратегическим выбором для вашего применения, обеспечивая превосходную твердость, износостойкость и долговечность.
Позвольте KINTEK расширить возможности вашей лаборатории. Свяжитесь с нашими специалистами сегодня, чтобы обсудить требования вашего проекта и найти идеальное решение для нанесения покрытий!

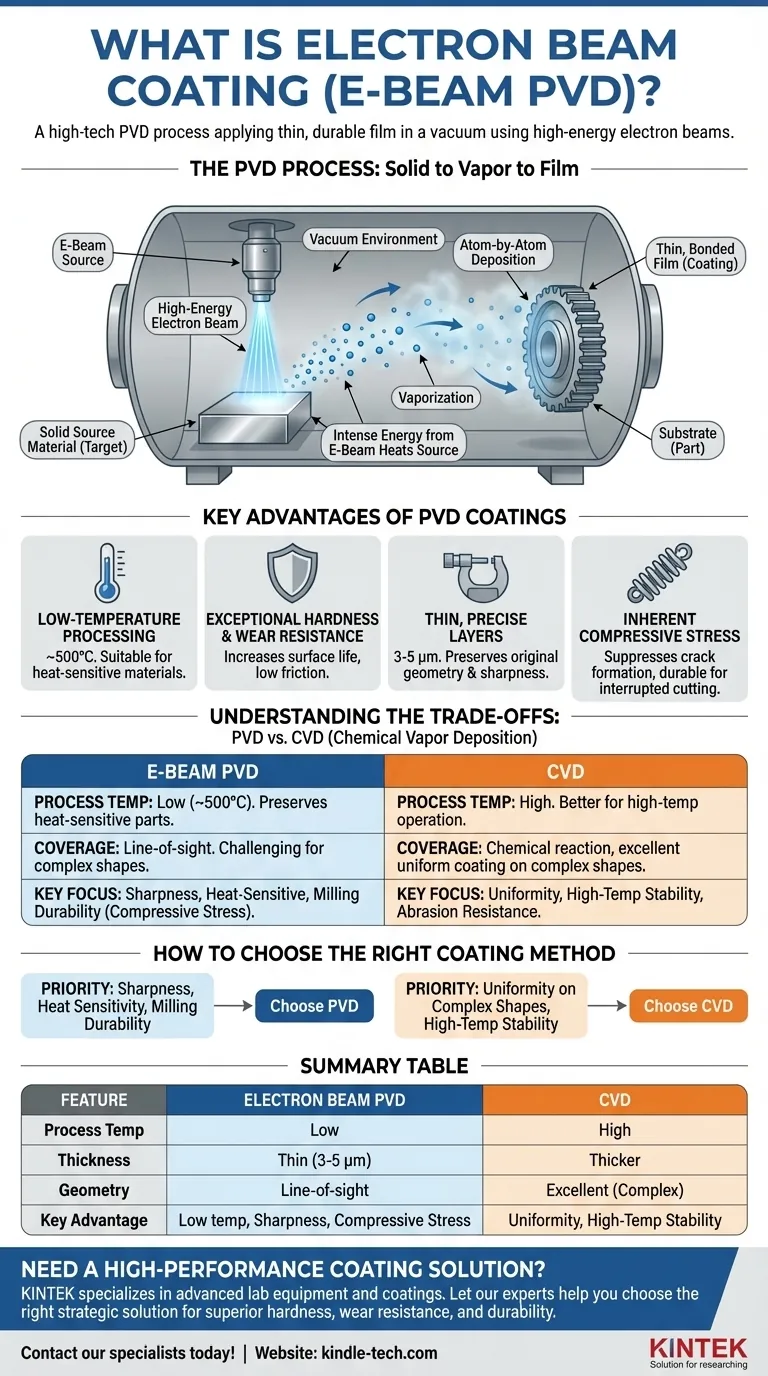

Визуальное руководство
