В сканирующей электронной микроскопии (СЭМ) напыление проводят для того, чтобы сделать непроводящие образцы пригодными для визуализации. Этот процесс наносит на образец ультратонкий, электропроводящий слой — как правило, из металла, такого как золото или платина. Это покрытие предотвращает сильные искажения изображения и позволяет получать четкие снимки с высоким разрешением, которые иначе получить было бы невозможно.
Основная цель напыления — решить проблему «накопления заряда электронов». Когда электронный пучок попадает на непроводящую поверхность, электроны накапливаются, создавая статический заряд, который отклоняет пучок и портит изображение. Напыление создает проводящий путь для этих электронов, чтобы они уходили на заземление, стабилизируя образец для анализа.
Основная проблема: накопление заряда электронов
Прежде чем образец покроют, важно понять, почему этот шаг необходим. Проблема возникает из-за фундаментального принципа работы СЭМ: бомбардировки образца сфокусированным пучком электронов.
Что такое «накопление заряда»?
Изображение СЭМ формируется путем регистрации сигналов — в основном вторичных электронов, — которые выбрасываются с поверхности образца при попадании на него первичного электронного пучка.
На проводящем образце любой избыточный отрицательный заряд от пучка немедленно отводится на заземление.
На непроводящем образце (например, полимере, керамике или биологической ткани) этим электронам некуда деваться. Они накапливаются на поверхности, создавая локализованный отрицательный заряд.
Влияние накопления заряда на качество изображения
Этот накопленный заряд, известный как «накопление заряда», крайне пагубно сказывается на визуализации в СЭМ. Он может отклонять входящий электронный пучок и нарушать траекторию исходящих вторичных электронов.
В результате возникает целый ряд серьезных артефактов изображения, в том числе:
- Неестественно яркие или светящиеся области
- Искаженные или деформированные особенности
- Дрейф или смещение изображения во время сканирования
- Полная потеря деталей и разрешения
По сути, накопление заряда делает невозможным получение стабильного, точного или высококачественного изображения истинной поверхности образца.
Как напыление решает эту проблему
Напыление — это метод подготовки образцов, который наносит металлическую пленку, обычно толщиной всего 2–20 нанометров, на всю поверхность образца. Этот тонкий слой решает проблему накопления заряда несколькими ключевыми способами.
Создание проводящего пути к заземлению
Самая важная функция покрытия — обеспечение электропроводности. Металлический слой создает непрерывный путь от точки взаимодействия пучка к держателю образца (столику), а затем к электрическому заземлению микроскопа.
Этот путь позволяет избыточным электронам от пучка мгновенно рассеиваться, предотвращая накопление заряда на поверхности.
Усиление сигнала для получения более четких изображений
Большинство материалов для напыления, таких как золото и платина, являются отличными эмиттерами вторичных электронов. Они высвобождают больше этих несущих сигнал электронов на один падающий первичный электрон, чем типичные непроводящие материалы.
Это увеличивает общий сигнал, регистрируемый микроскопом, значительно улучшая соотношение сигнал/шум. Полученное изображение становится более резким, четким и богатым топографическими деталями.
Защита образца от повреждения пучком
Электронный пучок несет значительное количество энергии, которая может повредить или «прожечь» деликатные образцы, такие как полимеры или биологические образцы.
Металлическое покрытие действует как защитный барьер, поглощая и рассеивая большую часть этой энергии. Оно также улучшает теплопроводность, помогая отводить тепло от образца и дополнительно снижая риск термического повреждения.
Понимание компромиссов
Хотя напыление необходимо, оно не лишено компромиссов. Оператор должен понимать эти компромиссы, чтобы гарантировать, что само покрытие не мешает анализу.
Покрытие может скрывать мелкие детали
Напыленный металл не является идеально гладкой пленкой; он состоит из крошечных зерен. Размер этих зерен может скрывать мельчайшие наноразмерные особенности на поверхности образца.
Для работ с высоким разрешением предпочтительны металлы с меньшим размером зерна (например, иридий или хром) по сравнению с золотом, которое имеет более крупную зернистую структуру.
Риск чрезмерного покрытия
Нанесение слишком толстого покрытия — распространенная ошибка. Слишком толстый слой скроет истинную топографию образца, и захваченное вами изображение будет изображать поверхность покрытия, а не самого образца.
Цель всегда состоит в том, чтобы нанести максимально тонкое сплошное покрытие, которое эффективно предотвращает накопление заряда.
Выбор правильного решения для вашей цели
Напыление — это основополагающая техника, но ее применение должно соответствовать вашей аналитической задаче.
- Если ваша основная цель — общая топографическая визуализация непроводящего материала: Напыление золотом или золото/палладием — это стандартный, наиболее эффективный метод для получения четкого изображения.
- Если ваша основная цель — визуализация с очень высоким разрешением (СЭМ с ФЭУ): Используйте максимально тонкое покрытие из мелкозернистого металла, такого как иридий или хром, чтобы минимизировать артефакты и сохранить наноразмерные детали.
- Если ваша основная цель — элементный анализ (ЭДС/РЭМ): Помните, что металл покрытия будет генерировать сильные рентгеновские сигналы. Если это мешает вашему анализу, рассмотрите возможность использования углеродного напылителя или работы СЭМ в режиме низкого вакуума без покрытия.
В конечном счете, напыление — это ключ к получению высококачественных изображений в СЭМ для огромного мира непроводящих материалов.
Сводная таблица:
| Назначение | Преимущество | Распространенные материалы для напыления |
|---|---|---|
| Предотвращение накопления заряда | Устраняет искажения изображения и артефакты | Золото, Золото/Палладий |
| Усиление сигнала | Улучшает четкость и детализацию изображения | Платина |
| Защита образца | Снижает повреждение деликатных образцов пучком | Иридий, Хром (для высокого разрешения) |
Добивайтесь идеальных результатов визуализации в СЭМ для ваших непроводящих образцов.
Напыление является неотъемлемой частью получения четких, стабильных изображений с высоким разрешением. KINTEK специализируется на предоставлении надежных установок для напыления и расходных материалов, адаптированных к конкретным потребностям вашей лаборатории — будь то биологические образцы, полимеры или исследования передовых материалов.
Позвольте нашим экспертам помочь вам выбрать идеальное решение для напыления под ваше применение. Свяжитесь с KINTEK сегодня, чтобы обсудить ваши требования и улучшить ваш анализ в СЭМ!

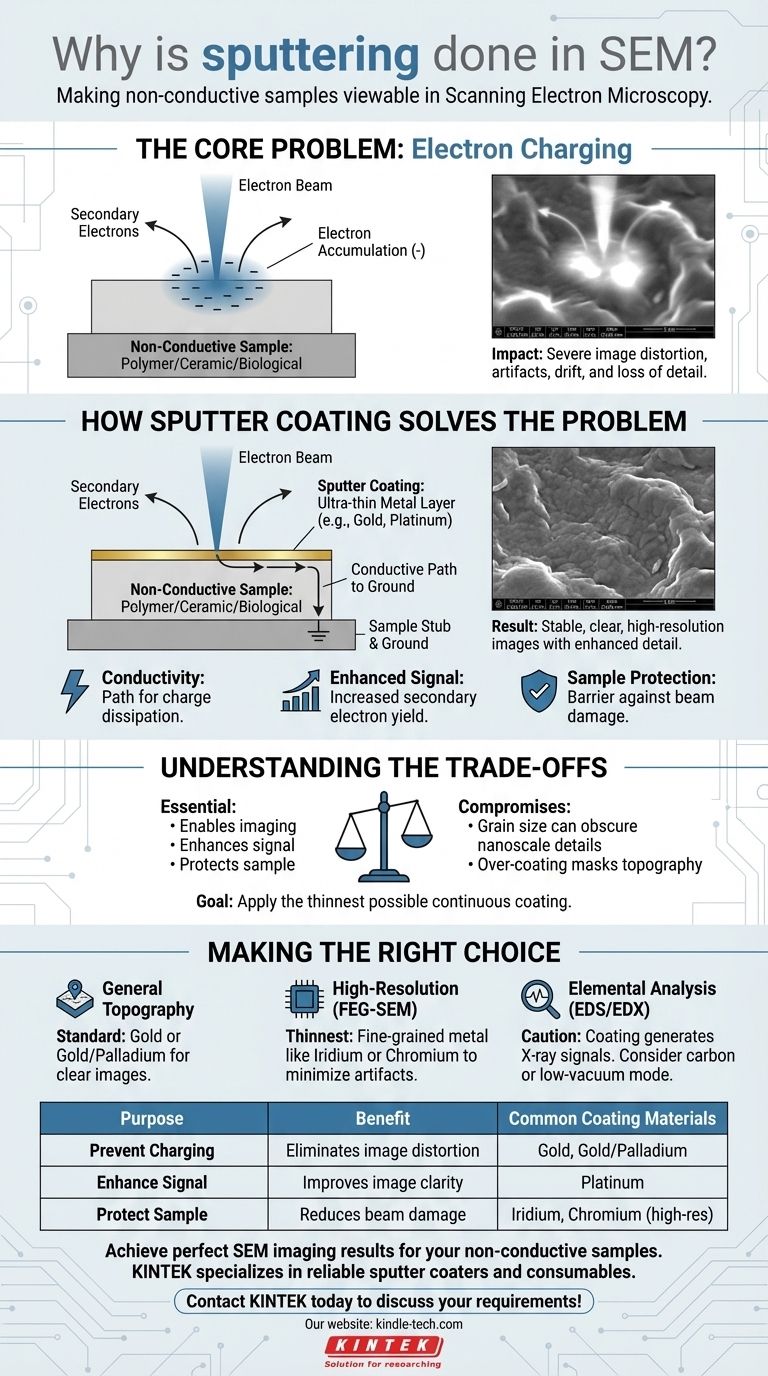

Визуальное руководство
