Короче говоря, сканирующий электронный микроскоп (СЭМ) требует нанесения золотого покрытия на непроводящие образцы для предотвращения искажения изображения и улучшения его качества. Сверхтонкий слой золота делает образец электропроводным, обеспечивая путь для отвода электронов на заземление, а его свойства значительно усиливают сигнал, используемый для создания конечного изображения.
Основная проблема заключается в том, что СЭМ используют электронный пучок для визуализации образца. Если образец не является проводящим, эти электроны накапливаются на поверхности, создавая электрический «заряд», который серьезно ухудшает изображение. Золотое покрытие — это классическое решение, позволяющее сделать образец видимым для электронного пучка.
Основная проблема: непроводящие образцы в СЭМ
Сканирующий электронный микроскоп работает путем бомбардировки образца сфокусированным электронным пучком и регистрации отраженных сигналов. Этот процесс по своей сути является электрическим, что создает серьезные проблемы, когда сам образец не может проводить электричество.
Артефакт «Накопление заряда»
Когда электронный пучок попадает на непроводящую поверхность (например, полимер, керамику или биологический образец), электронам некуда уходить. Они застревают.
Это накопление отрицательного заряда на поверхности, известное как накопление заряда (charging), отклоняет падающий электронный пучок и искажает сигналы, исходящие от образца. В результате получается искаженное, часто чрезмерно яркое или смещающееся изображение.
Плохая генерация сигнала
Наиболее важным сигналом для получения изображения в СЭМ являются вторичные электроны (ВЭ) — электроны низкой энергии, выбиваемые из атомов поверхности образца. Этот сигнал создает детальное топографическое изображение.
Многие непроводящие материалы по своей природе являются слабыми эмиттерами вторичных электронов. Это приводит к низкому соотношению сигнал/шум, в результате чего изображение получается «мутным» или зернистым, лишенным четких деталей.
Тепловое повреждение
Энергия электронного пучка выделяется в образце в виде тепла. На непроводящем образце это тепло не может легко рассеиваться, что может привести к плавлению, деформации или полному разрушению деликатных структур.
Как золотое покрытие решает эти проблемы

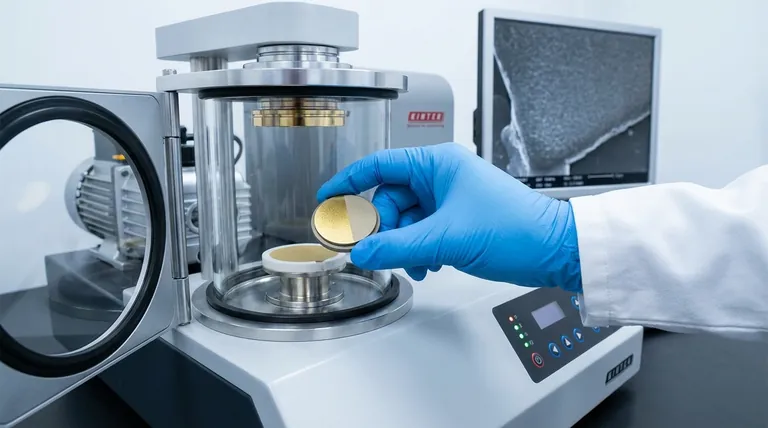

Нанесение невероятно тонкого слоя металла — процесс, называемый напылением (sputter coating) — напрямую противодействует этим проблемам. Золото является традиционным и высокоэффективным выбором для этого процесса.
Создание проводящего пути
Основная функция золотого покрытия — создание проводящего пути от поверхности образца к заземленному держателю образца СЭМ.
Этот путь позволяет избыточным электронам из пучка безвредно стекать, полностью предотвращая артефакт накопления заряда и стабилизируя изображение.
Усиление сигнала изображения
Золото имеет очень высокий выход вторичных электронов. Это означает, что когда первичный электронный пучок попадает на позолоченную поверхность, он выбивает большое количество вторичных электронов.
Этот поток сигнала резко увеличивает соотношение сигнал/шум, производя четкие, ясные и высококонтрастные изображения, которыми славится СЭМ.
Улучшение стабильности и разрешения
Обеспечивая путь для отвода тепловой энергии, покрытие увеличивает теплопроводность и защищает чувствительные образцы от повреждения пучком.
Покрытие также уменьшает глубину проникновения электронного пучка в образец. Это улучшает разрешение по краям, делая границы и мелкие детали структуры намного более резкими.
Понимание компромиссов и распространенных ошибок
Хотя золото является отличным покрытием общего назначения, оно не всегда лучший выбор. Понимание его ограничений критически важно для точного анализа.
Зернистая структура золота
Напыление не создает идеально гладкой пленки. Оно осаждает золото в виде скопления наноразмерных зерен.
При низком и среднем увеличении это не проблема. Но при очень большом увеличении (обычно выше 50 000x) вы можете начать видеть текстуру самого золотого покрытия, а не истинную поверхность вашего образца. Для истинного наноразмерного изображения лучше подходят металлы с более мелкими зернами, такие как иридий или платина/палладий.
Маскировка элементных данных
Золотое покрытие полностью закрывает исходный образец. Это делает невозможным проведение элементного анализа (например, рентгеноспектрального анализа с дисперсией энергии, или EDS/EDX), поскольку детектор увидит только сигнал от золота.
Если ваша цель — определить химический состав образца, необходимо использовать другой материал. Углеродное покрытие является стандартом для элементного анализа, поскольку его низкое атомное число создает минимальные помехи для рентгеновских сигналов от нижележащего образца.
Выбор правильного покрытия
Выбор покрытия должен определяться вашей аналитической целью. Не существует единого «лучшего» материала для всех применений.
- Если ваш основной фокус — рутинная визуализация при низком и среднем увеличении: Золото — это надежный, экономичный вариант с высоким сигналом.
- Если ваш основной фокус — элементный анализ (EDS/EDX): Вы должны использовать углеродное покрытие, чтобы получить точные данные о составе вашего образца.
- Если ваш основной фокус — визуализация наноструктур с очень высоким разрешением: Требуется металл с более мелкими зернами (и более дорогой), такой как иридий или платина/палладий, чтобы избежать визуализации текстуры покрытия.
В конечном счете, правильная пробоподготовка является основой хорошей микроскопии, и выбор правильного покрытия имеет решающее значение для получения надежных и значимых данных.
Сводная таблица:
| Проблема с непроводящими образцами | Как помогает золотое покрытие |
|---|---|
| Накопление заряда электронов (искажение изображения) | Обеспечивает проводящий путь на заземление |
| Слабый сигнал вторичных электронов | Высокий выход вторичных электронов для четких изображений |
| Тепловое повреждение (повреждение пучком) | Улучшает рассеивание тепла |
| Низкое разрешение изображения | Улучшает четкость краев и деталей |
