Какой реактор используется для гидрогенизации? Выбор правильной системы для безопасных и эффективных реакций

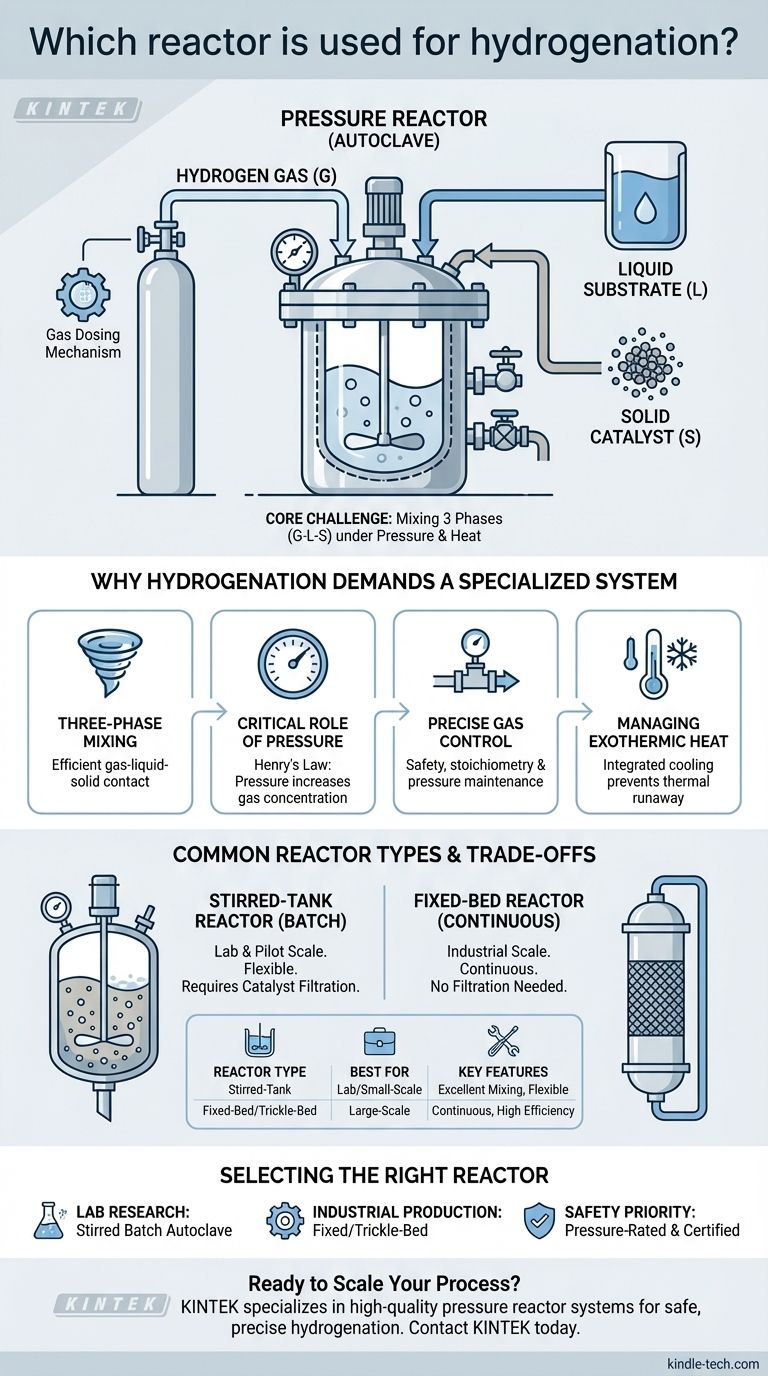

Для реакций гидрогенизации наиболее распространенным и эффективным оборудованием является реактор высокого давления, часто называемый автоклавом или гидрогенизатором. Этот реактор почти всегда является частью системы, которая включает в себя точный механизм дозирования газа для безопасного контроля подачи газообразного водорода. Эта комбинация является стандартом для создания безопасной, контролируемой и воспроизводимой среды для реакции.

Основная проблема гидрогенизации заключается не только в удержании реакции, но и в эффективном смешивании трех различных фаз — газа (водорода), жидкости (субстрата) и твердого вещества (катализатора) — под давлением. Следовательно, «правильный реактор» — это на самом деле полная система, предназначенная для безопасного и эффективного управления этим сложным взаимодействием.

Почему гидрогенизация требует специализированной системы

Гидрогенизация не похожа на простую реакцию в жидкой фазе, проводимую в стеклянной колбе. Природа реагентов и условия реакции требуют специального оборудования, предназначенного для работы под давлением, управления теплом и обеспечения безопасности.

Проблема трехфазного смешивания

Большинство реакций гидрогенизации являются гетерогенными и включают три фазы. Необходимо эффективно растворить газообразный водород в жидком субстрате, чтобы он мог взаимодействовать с поверхностью твердого катализатора.

Основная задача реактора — способствовать этому контакту. Неадекватное перемешивание приводит к медленной или неполной реакции, поскольку скорость часто ограничивается тем, как быстро водород может достичь поверхности катализатора.

Критическая роль давления

Водород имеет очень низкую растворимость в большинстве органических растворителей при атмосферном давлении. Применение давления является самым важным фактором для увеличения его концентрации в жидкой фазе.

Согласно закону Генри, количество растворенного газа прямо пропорционально парциальному давлению этого газа над жидкостью. Удвоение давления фактически удваивает количество водорода, доступного для реакции, что резко увеличивает скорость реакции.

Необходимость точного контроля газа

Система дозирования газа критически важна как для безопасности, так и для точности. Она позволяет контролируемо подавать водород, предотвращая случайное образование взрывоопасной водородно-воздушной смеси.

Это также гарантирует, что вы добавляете точное стехиометрическое количество водорода, предотвращая перевосстановление или расход газа. Эта система работает совместно с датчиками давления для поддержания требуемого давления реакции.

Управление сильно экзотермической реакцией

Многие реакции гидрогенизации являются сильно экзотермическими, выделяя значительное количество тепла. Если это тепло не отводится, температура и давление могут неконтролируемо расти, создавая опасную ситуацию, известную как тепловой разгон.

Поэтому реакторы высокого давления изготавливаются со встроенными системами охлаждения, такими как внутренний контур охлаждения или внешний кожух, для поддержания стабильной температуры.

Распространенные типы реакторов для гидрогенизации

Хотя термин «реактор высокого давления» является общей категорией, конкретная конструкция зависит от масштаба и характера (периодический или непрерывный) процесса.

Реакторы с мешалкой (Реакторы с суспензией)

Это наиболее распространенная конструкция для лабораторных и опытно-промышленных периодических процессов. Реактор представляет собой герметичный сосуд (автоклав), оснащенный механической мешалкой.

В этой установке твердый катализатор суспендируется в жидком субстрате в виде мелкого порошка, образуя «суспензию». Задача мешалки двояка: перемешивать жидкость для создания вихря, который затягивает газообразный водород из свободного пространства в жидкость, и поддерживать частицы катализатора во взвешенном состоянии и равномерно распределенными.

Реакторы с неподвижным слоем

Для крупномасштабного непрерывного промышленного производства стандартом являются реакторы с неподвижным слоем. В этой конструкции частицы катализатора упакованы в неподвижный «слой» внутри колонны.

Затем жидкий реагент и газообразный водород пропускаются через этот слой вместе. Эта конструкция устраняет необходимость в фильтрации катализатора после реакции, что является значительным преимуществом для непрерывных операций.

Реакторы с капающим слоем

Реактор с капающим слоем — это специфический тип реактора с неподвижным слоем. Здесь жидкий реагент стекает вниз через слой катализатора под действием силы тяжести, в то время как газообразный водород течет либо попутно (вниз), либо противотоком (вверх). Эта конструкция очень эффективна для массопереноса во многих крупномасштабных промышленных процессах гидрогенизации.

Понимание компромиссов и безопасности

Выбор реактора включает в себя баланс между эффективностью, масштабом и важными соображениями безопасности.

Периодический против непрерывного процесса

Реакторы с мешалкой идеально подходят для периодического производства. Они обеспечивают высокую гибкость для проведения различных реакций и объемов, но требуют простоя между партиями для очистки и фильтрации катализатора.

Реакторы с неподвижным слоем созданы для непрерывного высокопроизводительного производства одного продукта. Они имеют более высокие первоначальные затраты, но обеспечивают более низкие эксплуатационные расходы и большую эффективность в масштабе.

Обращение с катализатором и его отделение

В реакторе с суспензией отделение мелкого порошка катализатора от жидкого продукта после реакции может быть значительной проблемой, часто требующей специальной фильтрации. В реакторе с неподвижным слоем катализатор остается на месте, а продукт вытекает чистым, что значительно упрощает процесс.

Критическая безопасность: работа с водородом

Водород чрезвычайно горюч и может образовывать взрывоопасные смеси с воздухом в очень широком диапазоне концентраций (4–75%). Поэтому самым важным фактором является безопасность.

Любой реактор для гидрогенизации должен быть изготовлен из материалов, устойчивых к водородному охрупчиванию, и сертифицирован для выдерживания давлений, значительно превышающих предполагаемое рабочее давление. Он также должен включать функции безопасности, такие как разрывная мембрана или предохранительный клапан, для предотвращения катастрофического отказа.

Выбор правильного реактора для вашей цели

Выбор реактора диктуется масштабом вашей работы и конечной целью.

• Если ваш основной фокус — лабораторные исследования или мелкомасштабный синтез: Стандартом в отрасли является реактор периодического действия с мешалкой (автоклав) со встроенной системой дозирования газа и контролем температуры.
• Если ваш основной фокус — крупномасштабное непрерывное промышленное производство: Реактор с неподвижным слоем или капающим слоем является наиболее эффективным и экономичным решением для высокообъемного производства.
• Если ваша абсолютная наивысшая приоритетность — безопасность (как и должно быть): Убедитесь, что любой выбранный реактор рассчитан на давление, изготовлен из сертифицированных материалов и оснащен надежными функциями безопасности, такими как сброс давления и управление температурой.

В конечном счете, успешная гидрогенизация зависит от полной системы, предназначенной для овладения давлением, температурой и трехфазным смешиванием в контролируемой и безопасной среде.

Сводная таблица:

Тип реактора	Лучше всего подходит для	Ключевые особенности
С мешалкой (Периодический)	Лабораторные исследования и разработки, мелкомасштабный синтез	Отличное смешивание, гибкость для различных реакций, требует фильтрации катализатора
С неподвижным слоем / Капающим слоем (Непрерывный)	Крупномасштабное промышленное производство	Непрерывная работа, отсутствие фильтрации катализатора, высокая эффективность в масштабе
