Что измеряет температуру печи? Полное руководство по термопарам и пирометрам

В большинстве промышленных и лабораторных установок основным прибором для измерения внутренней температуры печи является термопара. Этот надежный датчик ценится за способность выдерживать экстремально высокие температуры, широкий диапазон измерений и надежность в суровых условиях.

Основная проблема при измерении температуры в печи заключается не просто в поиске инструмента, способного выдержать жар, а в выборе того, который обеспечивает точные и воспроизводимые данные для точного контроля процесса. Хотя термопары являются отраслевым стандартом для прямого измерения, понимание их типов и ограничений имеет решающее значение.

Как работает термопара: эффект Зеебека

Термопара работает на простом, элегантном физическом принципе, открытом почти 200 лет назад. Она не содержит сложной электроники в точке измерения, что является ключом к ее долговечности при высоких температурах.

Два разнородных металла

Термопара состоит из двух разных типов металлических проводов, сваренных вместе на одном конце. Этот сварной стык — точка, где измеряется температура, — «горячий спай».

Генерация сигнала напряжения

Когда этот горячий спай нагревается, генерируется крошечное напряжение (милливольты), которое прямо пропорционально разнице температур между горячим спаем внутри печи и «холодным спаем» снаружи. Это явление известно как эффект Зеебека.

Преобразование напряжения в температуру

Этот милливольтовый сигнал проходит по проводам термопары к контроллеру температуры или преобразователю. Этот прибор измеряет напряжение, вносит поправку на температуру холодного спая и преобразует показания в точное отображение температуры (например, в градусах Цельсия или Фаренгейта).

Почему термопары являются стандартом для печей

Хотя существуют и другие датчики, термопары остаются доминирующим выбором для высокотемпературных применений по нескольким ключевым причинам.

Чрезвычайно широкий диапазон температур

Различные типы термопар могут измерять огромный спектр температур. Распространенные типы хорошо работают при температурах выше 1200°C (2200°F), в то время как специальные термопары на основе платины могут точно измерять температуры, приближающиеся к 1700°C (3100°F) и выше.

Долговечность и прочность

Их простая конструкция — по сути, два сваренных провода — делает их по своей природе устойчивыми к вибрации и механическим ударам. При размещении в защитной гильзе они могут выдерживать агрессивные и высокое давление в атмосфере печи.

Экономическая эффективность

По сравнению с другими высокотемпературными датчиками термопары обеспечивают отличное сочетание производительности и цены, что делает их практичным выбором для большинства промышленных применений.

Распространенные ошибки и ключевые соображения

Просто выбрать термопару недостаточно. Правильный выбор и внедрение имеют решающее значение для точности и долговечности.

Дрейф и деградация датчика

При экстремальных температурах провода термопары могут деградировать, что приводит к «дрейфу» сигнала напряжения и со временем дает неточные показания. Регулярные проверки калибровки и плановая замена необходимы для критически важных процессов.

Критическая роль защитных гильз

Термопара почти всегда защищена гильзой, обычно изготовленной из керамики или высокотемпературного металлического сплава. Этот термокарман (термочехол) защищает датчик от химической коррозии и физического повреждения внутри печи, значительно продлевая срок его службы.

Альтернатива бесконтактного измерения: пирометр

В некоторых случаях прямое контактное измерение невозможно или непрактично. Инфракрасный (ИК) пирометр — это бесконтактное устройство, которое измеряет температуру, обнаруживая тепловое излучение, испускаемое объектом. Он направляется на цель через смотровое окно в стенке печи.

Пирометры идеально подходят для измерения движущихся целей или когда атмосфера печи мгновенно уничтожит щуп. Однако на их точность могут влиять пыль, дым и свойства поверхности (излучательная способность) измеряемого материала.

Сделайте правильный выбор для вашего процесса

Выбор правильного прибора полностью зависит от вашего конкретного диапазона температур, окружающей среды и требований к точности.

• Если ваш основной фокус — общее нагревание до 1250°C (2282°F): Термопара типа K предлагает лучшее сочетание широкого диапазона, низкой стоимости и хорошей устойчивости к окислению.
• Если ваш основной фокус — высокотемпературные промышленные процессы выше 1250°C (2282°F): Требуется платиновая термопара типа S, R или B из-за ее превосходной стабильности и точности при экстремальных температурах.
• Если ваш основной фокус — бесконтактное измерение из-за агрессивной среды или движущегося продукта: Инфракрасный пирометр — правильный инструмент, но он требует тщательной настройки для учета излучательной способности и атмосферных помех.

В конечном счете, точное измерение температуры является основой контролируемого и воспроизводимого термического процесса.

Сводная таблица:

Измерительный инструмент	Тип	Ключевые особенности	Идеальный сценарий использования
Термопара	Тип K	До 1250°C, экономичность, устойчивость к окислению	Общее нагревание, лабораторные печи
Термопара	Тип S/R/B	До 1700°C+, высокая точность, на основе платины	Высокотемпературные промышленные процессы
Пирометр	Инфракрасный (ИК)	Бесконтактный, измеряет тепловое излучение	Агрессивные среды, движущиеся цели

Нужен точный контроль температуры для ваших печных процессов? KINTEK специализируется на высокопроизводительном лабораторном оборудовании и расходных материалах, включая прочные термопары и пирометры, предназначенные для точного измерения температуры. Наши эксперты помогут вам выбрать правильный датчик для вашего конкретного диапазона температур и условий окружающей среды, обеспечивая надежный контроль процесса и воспроизводимые результаты. Свяжитесь с нами сегодня, чтобы обсудить ваши потребности в измерении температуры печи!

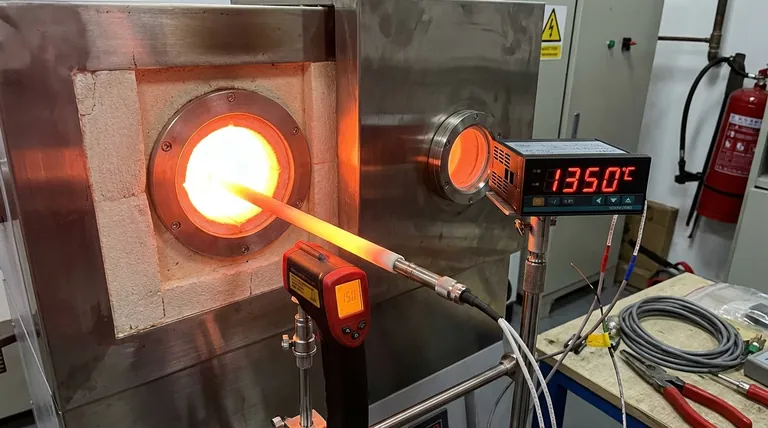

Визуальное руководство
