Как генерируется электронный пучок в электронно-лучевой установке?Основные сведения о термоионной эмиссии и Подробнее

Электронный пучок в электронно-лучевой системе генерируется в основном за счет нагрева вольфрамовой нити в электронной пушке.Этот процесс, известный как термоионная эмиссия, происходит при подаче высокого напряжения (до 10 кВ) на нить, заставляя ее испускать электроны.Эти электроны формируют электронный пучок, который затем фокусируется и направляется через вакуумную камеру для взаимодействия с испаряемым материалом.Вакуумная среда обеспечивает беспрепятственное распространение электронного пучка.Другие методы, такие как полевая электронная эмиссия или анодно-дуговая техника, также могут генерировать электронные пучки, но термоионная эмиссия с использованием вольфрамовой нити является наиболее распространенным методом.

Ключевые моменты объяснены:

Как генерируется электронный пучок в электронно-лучевой установке?Основные сведения о термоионной эмиссии и Подробнее
  1. Генерация электронного пучка с помощью термоионной эмиссии:

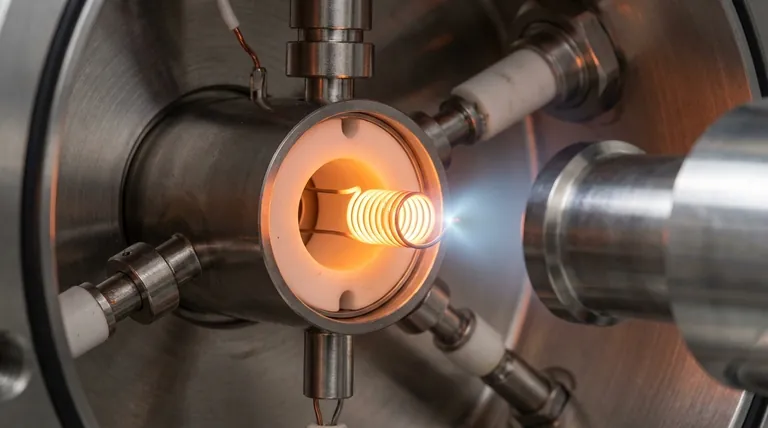

    • Электронный луч генерируется путем нагрева вольфрамовой нити в электронной пушке.
    • К нити прикладывается высокое напряжение (до 10 кВ), заставляющее ее испускать электроны путем термоионной эмиссии.
    • Этот процесс является наиболее распространенным методом генерации электронных пучков в таких системах, как электронно-лучевые испарители.
  2. Роль вольфрамовой нити:

    • Нить накаливания, часто имеющая форму вольфрамовой шпильки, служит катодом в электронной пушке.
    • Вольфрам используется благодаря высокой температуре плавления и способности выдерживать высокие температуры, не разрушаясь.
    • Конструкция нити накаливания обеспечивает эффективную эмиссию электронов и генерацию пучка.
  3. Вакуумная среда:

    • Из электронной пушки и рабочей камеры откачивается воздух, создавая вакуум.
    • Вакуум предотвращает помехи от молекул воздуха, обеспечивая беспрепятственное распространение электронного пучка к испаряемому материалу.
  4. Альтернативные методы генерации электронного пучка:

    • Кроме термоионной эмиссии, электронные пучки могут генерироваться также с помощью полевой эмиссии:
      • Эмиссия полевых электронов:Электроны испускаются под действием сильного электрического поля.
      • Анодно-дуговые методы:Электроны генерируются с помощью дугового разряда между электродами.
    • Эти методы менее распространены, но могут использоваться в специальных приложениях.
  5. Компоненты электронно-лучевой системы:

    • Электронная пушка:Содержит нить накала и генерирует электронный луч.
    • Крусиблы:Удерживает испарительные материалы, которые нагреваются электронным лучом для нанесения покрытия на подложку.
    • Вакуумная камера:Размещает подложку и тигли, поддерживая вакуумную среду, необходимую для распространения электронного пучка.
  6. Применение и важность:

    • Электронные пучки играют важнейшую роль в таких процессах, как электронно-лучевое испарение, где они нагревают материалы для создания тонких пленок или покрытий.
    • Точное управление электронным лучом позволяет получать высококачественные и однородные покрытия на подложках.

Понимая эти ключевые моменты, покупатели оборудования и расходных материалов могут принимать взвешенные решения о выборе компонентов и систем, необходимых для их конкретных задач.Выбор материала нити, качество вакуумной системы и метод генерации электронного пучка играют решающую роль в производительности и эффективности системы.

Сводная таблица:

Аспект Подробности
Генерация электронного пучка Генерируется с помощью термоионной эмиссии путем нагрева вольфрамовой нити.
Вольфрамовая нить Выступает в качестве катода; выдерживает высокие температуры для эффективной эмиссии.
Вакуумная среда Обеспечивает беспрепятственное распространение электронного пучка благодаря устранению помех из воздуха.
Альтернативные методы Полевая электронная эмиссия и анодно-дуговые методы (менее распространены).
Компоненты системы Электронная пушка, тигли и вакуумная камера.
Области применения Используется в электронно-лучевом испарении для нанесения тонкопленочных покрытий и не только.
