Что Такое Процесс Напыления? Пошаговое Руководство По Нанесению Тонких Пленок

По сути, напыление — это метод физического осаждения из паровой фазы (PVD), используемый для нанесения чрезвычайно тонкого, однородного покрытия одного материала на другой. Процесс включает бомбардировку исходного материала (мишени) высокоэнергетическими ионами в вакууме. Это столкновение физически выбивает атомы из мишени, которые затем проходят через вакуум и осаждаются на поверхности второго объекта (подложки), образуя пленку.

Напыление лучше всего понимать как микроскопическую игру в бильярд. Это не химическая реакция и не процесс плавления, а физическая передача импульса. Это различие является ключом к тому, почему этот метод так эффективен для нанесения покрытий из материалов с очень высокой температурой плавления или сложным составом.

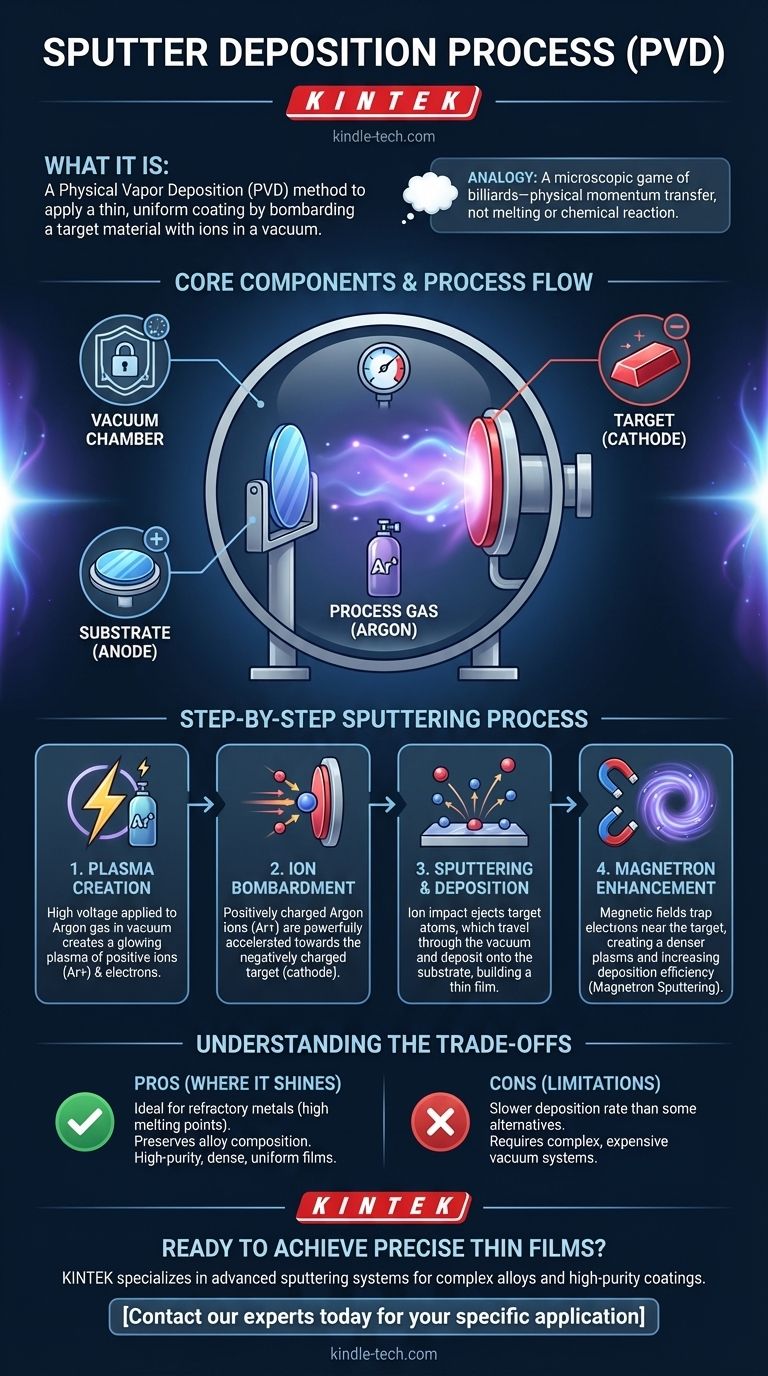

Что такое процесс напыления? Пошаговое руководство по нанесению тонких пленок

Основные компоненты системы напыления

Чтобы понять процесс, вы должны сначала понять его среду. Система напыления — это тщательно контролируемая установка, предназначенная для одной цели: перемещения атомов от источника к месту назначения с высокой чистотой и точностью.

Вакуумная камера

Весь процесс происходит внутри герметичной камеры, из которой удалены почти весь воздух и другие частицы. Этот вакуум критически важен, поскольку он предотвращает столкновение распыленных атомов с нежелательными молекулами газа и гарантирует, что они проходят прямой путь от мишени к подложке.

Мишень (Исходный материал)

Это твердый кусок или «слиток» материала, который вы хотите нанести в виде тонкой пленки. Мишень подключена к отрицательному полюсу источника питания (катоду), что заставляет ее притягивать положительные ионы.

Подложка (Место назначения)

Это объект, который вы хотите покрыть, например, полупроводниковая пластина, кусок стекла или металлическая деталь. Подложка помещается на держатель, который обычно заземлен или действует как положительный полюс (анод).

Технологический газ (обычно аргон)

В вакуумную камеру вводится небольшое контролируемое количество инертного газа. Аргон является наиболее распространенным выбором, поскольку он химически неактивен и обладает достаточной атомной массой, чтобы эффективно выбивать атомы из мишени при ударе.

Пошаговый процесс напыления

Процесс напыления представляет собой последовательность точных физических событий, превращающих твердую мишень в пар отдельных атомов, которые переформируются в твердую пленку.

Шаг 1: Создание плазмы

Между катодом (мишенью) и анодом (подложкой) подается высокое напряжение. Это сильное электрическое поле ионизирует аргон, отрывая электроны от атомов аргона и создавая плазму — светящийся ионизированный газ, состоящий из положительных ионов аргона (Ar+) и свободных электронов.

Шаг 2: Бомбардировка ионами

Положительно заряженные ионы аргона в плазме мощно ускоряются электрическим полем, заставляя их с огромной силой врезаться в отрицательно заряженный материал мишени.

Шаг 3: Напыление и осаждение

Каждое столкновение иона передает достаточно кинетической энергии, чтобы выбить атомы или молекулы с поверхности мишени. Это высвобождение материала и есть эффект «напыления». Эти новоосвобожденные атомы проходят через вакуум и оседают на подложке, постепенно формируя тонкую и высокооднородную пленку.

Шаг 4: Повышение эффективности с помощью магнетронов

Многие современные системы являются системами магнетронного напыления. Вблизи поверхности мишени создается магнитное поле, которое удерживает свободные электроны из плазмы. Это заставляет их двигаться по более длинной, спиральной траектории, что резко увеличивает их шансы столкнуться с большим количеством атомов аргона и ионизировать их. Это создает более плотную плазму и гораздо более эффективный процесс напыления.

Понимание компромиссов

Напыление — мощная и универсальная технология, но это не универсальное решение. Понимание его преимуществ и ограничений является ключом к его эффективному использованию.

Где напыление превосходит

Этот процесс идеален для нанесения материалов, с которыми трудно работать другими методами. Поскольку он не основан на плавлении, он идеально подходит для нанесения тугоплавких металлов (таких как вольфрам и тантал) с очень высокими температурами плавления. Он также отлично подходит для нанесения сплавов и соединений, поскольку атомы выбиваются в том же соотношении, что и исходный материал, сохраняя первоначальный состав.

Основное ограничение: скорость осаждения

Как правило, напыление — это более медленный процесс осаждения по сравнению с такими альтернативами, как термическое испарение. Для применений, требующих очень толстых пленок или чрезвычайно высокой производительности, эта более низкая скорость может быть существенным фактором.

Сложность системы

Достижение необходимого высокого вакуума требует сложного и дорогостоящего оборудования. Общая система более сложна, чем некоторые другие методы нанесения покрытий, что может повлиять на стоимость и требования к техническому обслуживанию.

Выбор правильного решения для вашей цели

Ваше решение использовать напыление должно определяться конкретными свойствами, которых вы хотите достичь в конечном продукте.

Если ваш основной фокус — нанесение сложных сплавов или материалов с высокой температурой плавления: Напыление часто является лучшим выбором благодаря своему физическому, нетепловому механизму, который сохраняет состав.
Если ваш основной фокус — создание высокочистых, плотных и однородных пленок: Контролируемая вакуумная среда и осаждение по прямой видимости при напылении делают его чрезвычайно надежным и воспроизводимым процессом.
Если ваш основной фокус — высокоскоростное нанесение покрытий на простые материалы: Вам следует оценить скорость осаждения напыления по сравнению с более быстрыми альтернативами, такими как термическое испарение, чтобы убедиться, что оно соответствует вашим производственным потребностям.

Понимание этих основных принципов позволяет вам выбрать правильный метод осаждения для вашего конкретного материала и целей производительности.

Сводная таблица:

Этап	Ключевое действие	Назначение
1. Создание плазмы	Применение высокого напряжения к инертному газу (аргону) в вакууме.	Создает плазму положительных ионов для бомбардировки.
2. Бомбардировка ионами	Ускорение ионов Ar+ к отрицательно заряженной мишени.	Передает кинетическую энергию для выбивания атомов мишени.
3. Напыление и осаждение	Выбитые атомы мишени проходят и покрывают подложку.	Формирует высокооднородную и чистую тонкую пленку.
4. Повышение эффективности	Использование магнитных полей (магнетронное напыление).	Улавливает электроны для создания более плотной плазмы, увеличивая скорость осаждения.
