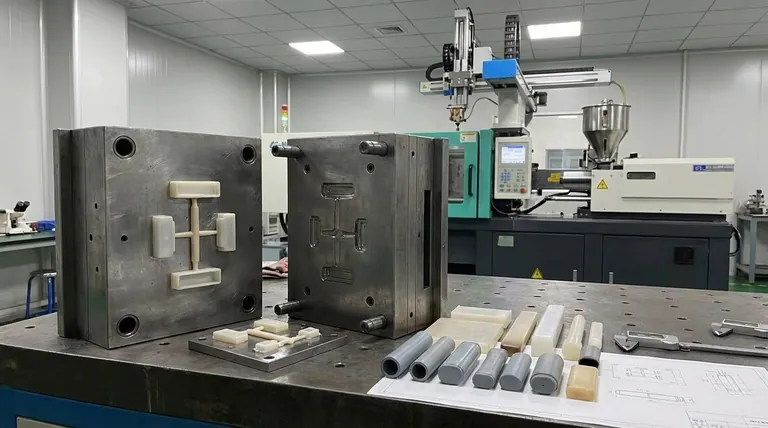

В чем разница между двухплитной и трехплитной пресс-формой? Выберите правильную пресс-форму для вашего проекта

Фундаментальное различие между двухплитной и трехплитной пресс-формой заключается в их конструкции и способе обработки системы подачи пластика, известной как литниковая система. В двухплитной пресс-форме литниковая система находится в той же плоскости, что и деталь, и выбрасывается вместе с ней. Трехплитная пресс-форма добавляет дополнительную плиту для создания отдельного пути для литника, что позволяет автоматически отделять его от детали во время цикла формования.

Выбор не просто механический; это стратегическое решение. Двухплитная пресс-форма отдает приоритет простоте и более низкой начальной стоимости, в то время как трехплитная пресс-форма отдает приоритет автоматизации, гибкости дизайна и превосходному внешнему виду детали.

Двухплитная пресс-форма: отраслевой стандарт

Двухплитная пресс-форма является наиболее распространенным типом литьевых форм благодаря своей простой конструкции и экономичности.

Базовая конструкция

Эта конструкция состоит из двух основных плит, часто называемых стороной «А» (полость) и стороной «В» (пуансон), которые встречаются на одной линии разъема.

Литниковая система

Литник, который переносит расплавленный пластик от центрального литника к формовочной полости, обрабатывается на поверхности линии разъема.

Процесс выталкивания

Когда пресс-форма открывается, литник и готовая деталь прилипают к одной стороне и выталкиваются вместе системой выталкивания.

Ключевое следствие

Эта конструкция почти всегда требует вторичной операции для ручного или роботизированного отделения детали от литника, что увеличивает затраты на рабочую силу или автоматизацию в каждом цикле.

Трехплитная пресс-форма: расширенная гибкость

Трехплитная пресс-форма усложняет конструкцию для решения присущих двухплитной конструкции ограничений, особенно в отношении автоматизации и литниковой системы.

Усовершенствованная конструкция

Как следует из названия, эта конструкция использует три плиты: неподвижную верхнюю плиту, плавающую литниковую плиту посередине и подвижную половину пуансона. Это создает две линии разъема.

Литниковая система

Литниковая система полностью находится в своей собственной плоскости между верхней плитой и литниковой плитой. В этом заключается критическое различие.

Автоматическое отделение литника

При открытии пресс-формы первая линия разъема отделяет литник от детали. Затем открывается вторая линия разъема для выталкивания детали, в то время как литник выталкивается отдельно. Этот процесс называется автоматическим отделением литника.

Свобода расположения литника

Поскольку литник находится на отдельном уровне, пластик может впрыскиваться непосредственно в верхнюю поверхность детали с помощью точечного литника. Это обеспечивает гораздо большую гибкость в проектировании деталей и позволяет скрывать следы литника в невидимых областях.

Понимание основных компромиссов

Выбор между этими двумя системами требует четкого понимания компромиссов, которые вы делаете в отношении стоимости, скорости и качества.

Сложность и стоимость пресс-формы

Двухплитная пресс-форма проще, быстрее в изготовлении и имеет более низкую первоначальную стоимость. Трехплитная пресс-форма значительно сложнее, требует более точной обработки и компонентов, что приводит к более высоким первоначальным инвестициям и затратам на обслуживание.

Время цикла и автоматизация

Хотя механический цикл трехплитной пресс-формы может быть немного дольше, ее эффективное время цикла часто короче для крупносерийного производства. Это связано с тем, что она устраняет время и затраты, связанные с удалением литника после процесса.

Дизайн детали и расположение литника

Двухплитные пресс-формы обычно ограничены боковым литником, где пластик входит в деталь сбоку вдоль линии разъема. Трехплитные пресс-формы позволяют использовать точечный литник в любом месте на поверхности детали, что идеально подходит для достижения равномерного потока пластика и лучшего внешнего вида.

Отходы материала

Литниковые системы трехплитных пресс-форм обычно длиннее и сложнее, чем в двухплитных пресс-формах. Это может привести к большему количеству пластиковых отходов за цикл, что может быть значительным фактором стоимости, особенно при использовании дорогих инженерных смол.

Правильный выбор для вашей цели

Оптимальный выбор полностью определяется приоритетами вашего проекта.

• Если ваша основная цель — минимальная начальная стоимость инструмента и простота: Двухплитная пресс-форма почти всегда является правильным выбором, особенно для мелкосерийного производства.
• Если ваша основная цель — крупносерийная автоматизация и минимизация трудозатрат: Возможность автоматического отделения литника трехплитной пресс-формы обеспечит превосходную окупаемость инвестиций.
• Если ваша основная цель — качество детали и внешний вид: Трехплитная пресс-форма предлагает гибкость литниковой системы, необходимую для производства косметически безупречных деталей без видимых следов литника на краях.

В конечном итоге, понимание этого различия поднимает ваше принятие решений с простой механики до основной производственной стратегии для вашего продукта.

Сводная таблица:

Характеристика	Двухплитная пресс-форма	Трехплитная пресс-форма
Конструкция	Две основные плиты (стороны A и B)	Три плиты (добавляется литниковая плита)
Литниковая система	В той же плоскости, что и деталь	В отдельной плоскости от детали
Литникование	Обычно боковое литникование	Точечное литникование (больше гибкости)
Автоматизация	Ручное/роботизированное удаление литника	Автоматическое отделение литника (без вторичной операции)
Первоначальная стоимость	Ниже	Выше
Идеально подходит для	Малосерийные, чувствительные к стоимости проекты	Крупносерийная автоматизация, косметические детали
