Реактор с кипящим слоем для процесса пиролиза - это специализированный реактор, предназначенный для термического разложения биомассы или других органических материалов в отсутствие кислорода. В нем используется псевдоожиженный слой инертного материала, обычно песка, для обеспечения эффективной теплопередачи и поддержания инертной атмосферы. Реактор работает за счет подачи горячего газа, часто азота, снизу для псевдоожижения материала слоя и частиц биомассы, что обеспечивает равномерный нагрев и быстрый пиролиз. Такая установка обеспечивает высокую скорость нагрева, интенсивное перемешивание и эффективный контроль температуры, что делает ее идеальной для процессов быстрого пиролиза. В конструкции также предусмотрены меры по поддержанию активности катализатора и управлению побочными продуктами, такими как микроуглерод.
Ключевые моменты объяснены:
-

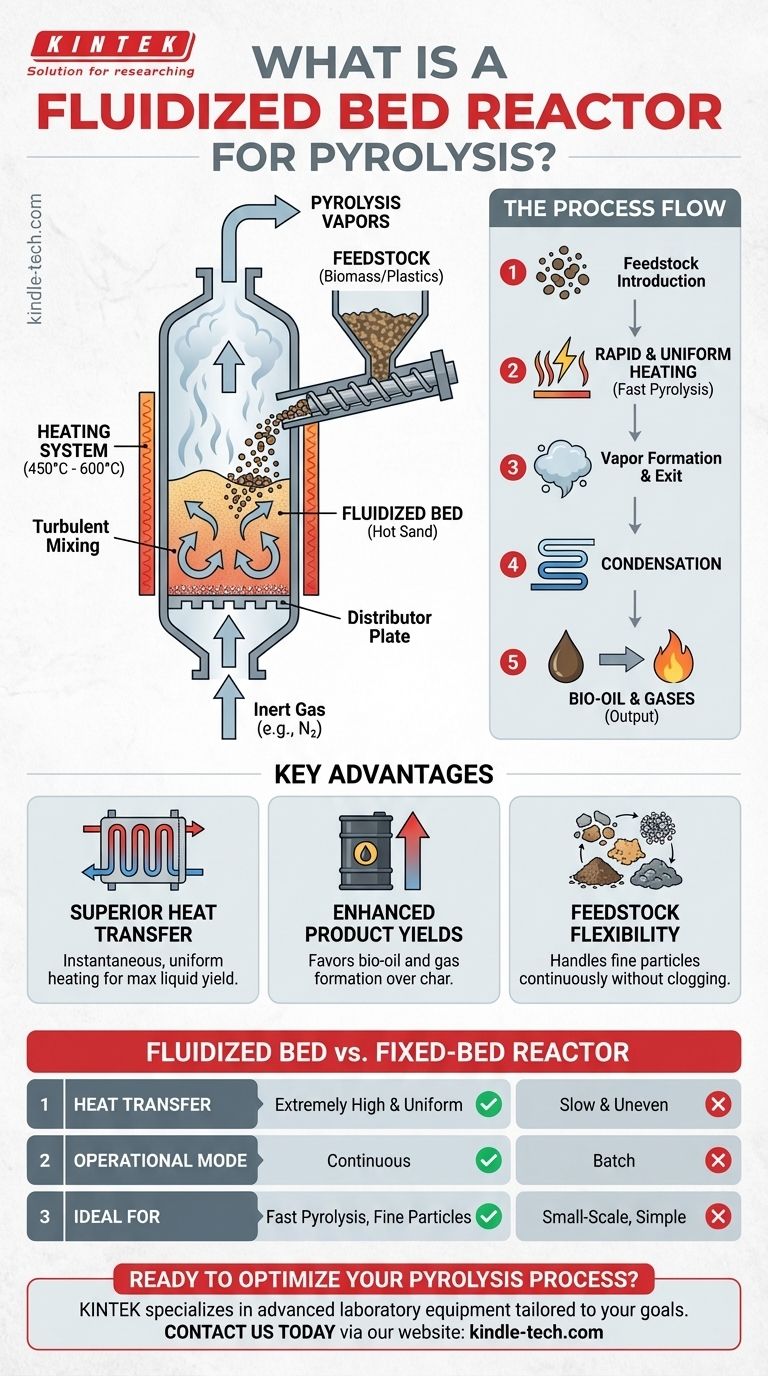

Основная структура и функция:
- На дне реактора находится песчаный слой, который служит средой для передачи тепла.
- Биомасса подается сверху, а горячий газ (обычно азот) подается снизу для псевдоожижения слоя и поддержания инертной атмосферы.
- Псевдоожиженный слой обеспечивает равномерный нагрев и эффективную передачу тепла к частицам биомассы.
-
Механизм теплопередачи:
- Примерно 90% теплопередачи происходит за счет теплопроводности, а остальные 10% - за счет конвекции.
- Интенсивное перемешивание в псевдоожиженном слое обеспечивает быстрое и равномерное распределение тепла, способствуя высокой скорости нагрева, необходимой для быстрого пиролиза.
-
Инертная атмосфера:
- Введение чистого азота или другого инертного газа предотвращает нежелательные химические реакции, такие как окисление, которые в противном случае могли бы ухудшить качество продуктов пиролиза.
- Эта инертная атмосфера очень важна для поддержания целостности процесса пиролиза и обеспечения протекания необходимых химических реакций.
-
Выбытие и активность катализаторов:
- Псевдоожижение приводит к истиранию, которое разрушает поверхность биомассы и углеродный слой вокруг катализатора.
- Эта эрозия открывает доступ к свежей биомассе для реакции и помогает поддерживать активность катализатора, повышая общую эффективность процесса пиролиза.
-
Конструктивные соображения:
- Конструкция реактора обычно включает два основных псевдоожиженных слоя: горелку и пиролизер.
- Ключевые параметры конструкции включают рабочую скорость, высоту, диаметр, толщину стенок и распределительной пластины, которые определяются на основе плотности и вязкости компонентов при заданной температуре и давлении (101 325 кПа).
-
Преимущества:
- Реактор с кипящим слоем хорошо понятен, прост по конструкции и удобен в эксплуатации.
- Он обеспечивает превосходный контроль температуры и эффективную теплопередачу, что делает его высокоэффективным для процессов пиролиза.
- Конструкция позволяет обеспечить высокую скорость нагрева, необходимую для быстрого пиролиза, что приводит к увеличению выхода ценных продуктов пиролиза.
-
Вызовы:
- В процессе образуется небольшое количество микроуглерода, который трудно удалить из паровой фазы.
- Управление этим побочным продуктом - одна из проблем, связанных с реакторами с кипящим слоем, требующая дополнительных этапов фильтрации или разделения.
Таким образом, реактор с кипящим слоем для процесса пиролиза - это высокоэффективная и хорошо продуманная система для термического разложения биомассы. Его способность обеспечивать равномерный нагрев, поддерживать инертную атмосферу и обеспечивать быстрый пиролиз делает его предпочтительным выбором для промышленного применения. Однако для поддержания эффективности и результативности процесса необходимо тщательно подходить к управлению побочными продуктами, такими как микроуглерод.
Сводная таблица:
Ключевая особенность | Описание |
---|---|
Структура | Песчаный слой для теплопередачи; биомасса подается сверху, горячий газ вводится снизу |
Теплопередача | 90% кондукции, 10% конвекции; обеспечивает быстрый и равномерный нагрев |
Инертная атмосфера | Чистый азот предотвращает окисление, сохраняя целостность пиролиза |
Выбытие и катализатор | Псевдоожижение разрушает биомассу, сохраняя активность катализатора |
Параметры конструкции | Горелка, пиролизер; скорость, высота, диаметр, толщина стенок, распределитель |
Преимущества | Простота, эффективность, высокая скорость нагрева, отличный контроль температуры |
Вызовы | Образование микроуглерода требует дополнительных этапов фильтрации |
